路灯（地埋）电缆综合测试仪架空线路参数测试仪高压无线核相器

我单位电缆故障测试系列有以下产品：

1  HN200单脉冲电缆故障测试仪        2、HN300多脉冲智能电缆故障测试仪

3、HN201多功能电缆故障定点仪          4、HN202波形显示智能电缆定位仪

5 、一体化电缆测试高压电源         6、HN203电缆路径信号产生器

7、HN205A电缆电缆识别仪（DC）         8、HN301A地下综合管线探测仪

9、HN207A高压电桥故障测试仪（定位仪）    10、HN206A电缆安全试扎器（单、双）

11、HN306A电力电缆管线综合探测仪       12、HN305A通信电缆故障综合测试仪

13、 HN303A路灯电缆综合测试系统        14、HN302A 电缆外护套故障定位系统

15  HN209A高压无线核相器            16 HN208A输电线路参数测试仪 17 架空线路接地故障定位仪

1  HN200单脉冲电缆故障测试仪

一、性能特点：

1、windows操作系统

2、该款电缆故障测试仪可以测试35KV及以下电压等级的类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

3、采用12.1寸高亮度大液晶触摸屏作为显示终端。

4、检测故障成功率、测试准度及测试方便程度高。

5、全局波形和局部波形同步显示，便于整体分析和细节调整。

6、具有波形储存功能，可以储存（32G）海量的现场测试波形，供随时调用观             察和同屏比较。

二、主要参数：

测试方式：低压脉冲、高压闪络法（脉冲电流法）、速度测量法。

低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分隔离，安全可靠。

测试距离:60km。

参数测试准度：负载阻抗在50R时小于250V

脉冲宽度：0.2μs、0.5μs、1μs、2μs

采样频率：48MHz, 24MHz, 12MHz,6MHz

系统测试误差：主机测试结果配合数显同步定位测量，系统误差小于0.2米。

测试盲区：1m

采样方式：电流取样法

测试系统预置了常用电缆介质的电波传播速度：

油浸纸、不滴油（160m/us),

交联聚乙烯（172m/us),

聚氯乙烯（184m/us),

三、设备配置：测试主机一台、红黑信号线一跟、采样盒一个、充电器一个、产品说明书一本；保修卡、装箱清单及出厂检验报告各一份。

2、HN300多脉冲智能电缆故障测试仪

一、性能特点：

用于35KV及以下不同等级、不同截面、不同介质及材质的电力电缆的故障，包括：开路 、短路、低阻、高阻泄漏、高阻闪络性故障。

可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。

工业级彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

全局波形和局部波形同步显示，便于整体分析和细节调整。

内置电源供电、在无电源环境中均可长时间使用。体积小、重量轻、使用方便、测试准度高；性能稳定、不死机、信号采集高压保护措施安全。

6.具标准USB接口，可方便将数据及波形保存或调出重新分析。

7.测试信号提供多种脉冲宽度，大大提高测试成功率。

8.能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

9.可加配多次脉冲耦合单元形成多次脉冲电缆故障测试仪（GDBN-DC2000）使用三次脉冲法和八次脉冲法,可将复杂的高压闪络波形整合为极易判读波形的低压脉冲波形。

二、主要参数：

采样方法：低压脉冲法、冲击闪络法、速度测量法（多次脉冲法选配）

采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz

脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs

波速设置：自设定

冲击高压：35kV及以下

测试距离：＜60km，盲区≤1m

分 辨 率：1m    测试准度：1m

三、设备配置：主机一台；红黑信号线一条；采样盒一个；触摸笔一个；充电器一个；多次脉冲耦合器一台及附件一包（选配）；产品说明书一本；保修卡、装箱清单及出厂检验报告各一份。

3、HN201多功能电缆故障定点仪

一、功能特点

采用了高亮度的4.3寸OLED彩色液晶，不受强光环境影响，使得显示界面更加清晰。

采用可编程的脉冲编码键盘，操作智能、便捷。

采用4种滤波频带：低频带、中频带、高频带和全频带，适时选择。

采用数字滤波技术处理音频信号，特征频带更明显、滤波性能更佳。

故障距离采用数字方式显示，大25m范围内可显示故障距离。

二、技术参数

工作模式：声磁定点模式、跨步电压模式

工作方法：声磁同步法、跨步电压法、声测法、磁场巡测法

显示方式：4.3寸高亮OLED显示器，分辨率为480*272

故障距离：大检测距离范围为25m

探测深度：＜5米

操作方式：一键式可编程的脉冲编码按键操作

数据处理：25米范围内音频波形显示、跨步电压故障前后波形显示、故障距离数字显示

频率范围：

全通：100Hz～1500Hz

低通：100～400Hz

带通：150～600Hz

高通：200～1500Hz

音频测试准度：10cm

音频波形显示：≤15m

跨步电压灵敏度：0.1mV

三、设备配置：定点仪主机一台、探头一套、探头连接线一条、耳机一个、跨步杆两根、跨步杆连接组合线一根、充电器一个、说明书一本；保修卡、装箱清单及出厂检验报告各一份。

4、HN202波形显示智能电缆定位仪

一、功能特点

1、波形显示智能定位仪具有高抗干扰性、高灵敏度。

2、波形显示智能定位仪低噪声设计和高性能滤波电路相结合。

3、使用直观的图形显示和操作方式，对电缆故障可精确、迅速地进行定点。

4、对交联电缆和电缆封闭性故障具有到的测试效果，是电缆测试仪器中新的更新换代产品。

二、技术参数

测试方法：电磁强度法、音听法、声磁同步法

距离测量：00.0-22.6m ，3位

同步测量：磁场/声波

滤波器：（四段） 100Hz-1.5kHz（声波）

270Hz-1.5kHz（滤波）

100Hz-1.0kHz（滤波）

270Hz-1.0kHz（滤波）

场强测量：条形码显示、数字显示

放大范围：声通道>95dB      磁通道>50dB

测试准度：0.1米

设备配置  定点主机一台、拾音探头一个、耳机一付、充电器一个、说明书一本；保修卡、装箱清单及出厂检验报告各一份。

5、HN203电缆路径信号产生器

一、功能特点：

1、本路径信号源配合路径探测接收机能可靠地探测电缆的走向以及埋设深度。

2、由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频（15625Hz）的同频干扰，大大提高了现场探测效率。

3、由于采用幅度调制技术，本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。

4、本信号源的大功率输出信号可以使所探测的路径距离达10Km以上，满足国内大多数企业的超长度敷设的电缆。

二、技术指标：

1、输出功率：  Pomax ≥100W

2、工作频率：  15Khz

3、工作方式：   断续

4、输出阻抗：   Zo=Zc (电缆特性阻率)

四、设备配置：路径仪主机一台、接收机一个、耳机一个、信号线一根、电源线一根、说明书一本；保修卡、装箱清单及出厂检验报告各一份。

6、HN301A地下综合管线探测仪

一、性能特点

所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。

大屏液晶界面，中文显示，一看就懂，易学、易会。

二、 仪器参数

2.1 发射机

1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。

2）输出功率：恒功率输出，低、中、高三档（大不小于6瓦）。

3）输出模式：直连法、耦合法、感应法。

4）阻抗显示：99999欧以内。

5）负载匹配：1—10000欧。

6）显示界面：大屏液晶中文、图形显示，自带背光。

7）电    源：标准1号1.2V充电电池6节，充放电500次。

2.2 接收机

1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.

2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（耦合钳）。

3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱

4）显示界面：大屏液晶中文、图形显示，自带背光。

5）增益控制：手动调节，动态范围000——100db。

6) 探测长度：直连电缆时，长15KM。.

             耦合电缆时，一次耦合可测3Km，多次耦合无限远。

             感应电缆时，一次感应可测300m，多次感应无限远。

7）深度测量：直读探测深度，范围 000—250cm。

             80%法测深度，范围 000—250cm（感应）500cm（直连）

8）电流测量：直读电流，范围000—999mA.

9) 探测准度：埋深的5%

三、设备配置:发射机一台、接收机一台、信号线一根、充电器一个、耦合钳一个、连接线一套；说明书一本；保修卡、装箱清单及出厂检验报告各一份。

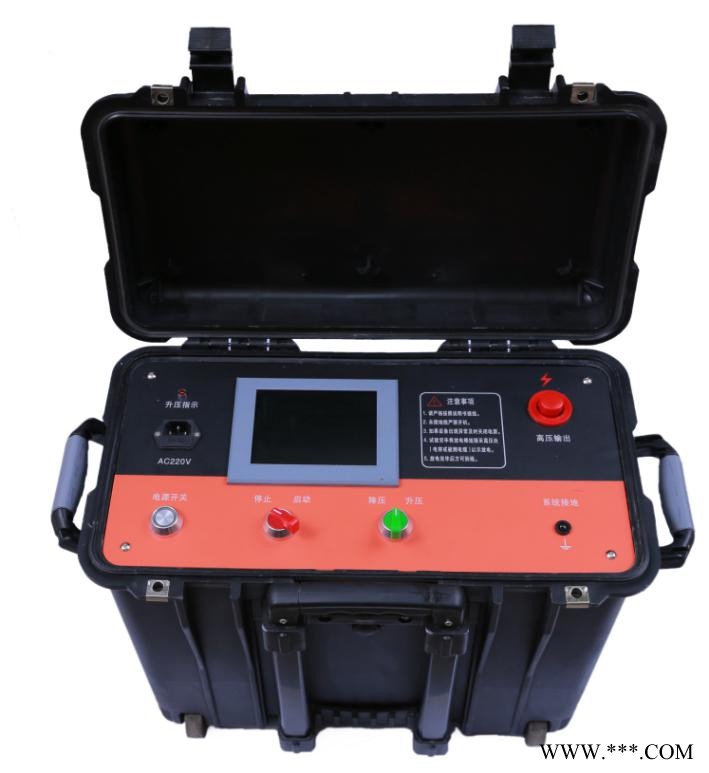

7、一体化电缆测试高压电源

性能特点：

该设备在上一款基础上全面升级，接线简单，自动升压稳压。

过流保护、实时高压显示。

配置5.6寸液晶屏，数据显示直观。

二、技术参数

输出电压:负直流0～35kV，连续可调

内置电容：2uF/30kV（标配），可扩展4uF/35kV

冲击能量：≤1024J/5S

放电周期：min 2S

显示电压误差：≤±1%

瞬点放电电流：＞1.5A

显示方式：工业级5.6寸彩色液晶屏

三、设备配置：操作主机一台、连接线一套、放电球一个、电源线一根、放电棒一套、说明书一本；保修卡、装箱清单及出厂检验报告各一份。

8、HN205A电缆电缆识别仪（DC）

一、功能特点：

采用了新的PSK通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的 性将目标电缆从一大束电缆中识别出来。因此工作性能可靠，对超长电缆也能做到准确判别，适用于类型的高低压动力电缆。

二、技术参数

发射机：

1. 大脉冲峰值输出电流/40A

2．脉冲重复频率：1次/2秒

3．发射钳闭合¢125mm

3．电源电压：AC220V(±10%)，充电电压：DC12V

4．重量：3kg

接收机：

接收机灵敏度： 40dB

接收钳闭合¢125mm

3．电源：2节1.5v的5号电池；（可选配3.7v充电锂电池供电）

4．重量：0.2kg

三、设备配置：识别仪主机一台、接收机一个、连接线两条、接收钳一把、发射钳一把、电源线一条、充电器一个、说明书一本；保修卡、装箱清单及出厂检验报告各一份。

9、HN206A电缆安全试扎器

功能特点

适合刺扎电力电缆，刺扎安  全可靠。

遥控/计时两种工作模式，并采用双键确认进入工作模式，确保操作人   员的安全。

双键遥控(A、B键同时按下)，操作时必须同时按下两个键才能遥控击发，杜 单键误按，提高了遥控器的准确安全性（为确保接收可靠，遥控器的发射天线需拉出）。

采用真人语音提示与彩色液晶显示同步功能，在提示下操作，使用更安全、准确、直观。

技术参数

无线遥控距离：≤20m

适用电缆：≤Φ125mm的电力电缆

主机彩色液晶显示

重量：；全套含铝合金箱12kg

外形尺寸：440×280×170mm（含铝合金箱及全套附件）

设备配置：试扎装置1台、试扎2个、充电器1个、遥控器1个、刺扎钉20支、发射弹20发、说明书一本、保修卡、装箱清单及出厂检验报告各一份。

10  HN207A高压电桥故障测试仪（定位仪）

一、功能及应用

  高压电桥故障测试仪具有三种特点：

直流耐压试验：设备可输出0～15kV直流电压，可用于电缆直流耐压试验。

烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。

故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。

高压电桥故障测试仪特别适用于：

敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。

闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。

尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。

二、技术参数

测试电压：负高压，0～15kV，连续可调

大电流：30mA

测试比例准度：±（0.2%·L±1）米

烧穿电压：0～15kV，连续可调

烧穿电流：30mA

工作电源：AC220V±10%

抗干扰能力：＞100VAC

重量：≤12kg

外形尺寸：长450mm × 宽330mm × 高320mm

三、设备配置

高压电桥设备1台、说明书一本、附件一包、放电棒一套、保修卡、装箱清单及出厂检验报告各一份。

11  HN208A输电线路参数测试仪

输电线路参数测试仪、工频路线参数测试仪、线路参数测试仪、线路工频参数测试系统、输电线路工频参数测试仪输电线路参数测试仪用途
    1 .快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，同时还可以测量线路间互感和耦合电容测量（线路直阻采用专门的YTLRT线路直阻仪进行测量）；
    2.抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
    3. 外部接线简单，仅需一次接入被测线路的引下线就可以完成的线路参数测量；
    4.实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。采用TFT真彩液晶输出，触摸屏操作，面板汉字微型打印机打印结果，操作十分简便；
   输电线路参数测试仪技术参数
    1、仪器供电电源：三相，～380V±10%，10A，50Hz （有效值）
    2、仪器内部异频电源特性
              •更大输出电压：三相，～200V（有效值）
              •更大输出电流：10A
              •输出频率 ：47.5Hz，52.5Hz
    3、测量范围：
              •电容 ：0.1～50μF；
              •阻抗 ：0.1～400Ω；
              •阻抗角：0°～360°；
    4、测量分辨率
              •电容 ：0.01μF；
              •阻抗 ：0.01Ω；
              •阻抗角：0.01°
    5、测量准确度：
              •电容：≥1μF时，±1%读数±0.01μF；<1μF时，±3%读数±0.01μF；
              •阻抗：≥1Ω时，±1%读数±0.01Ω；<1Ω时，±3%读数±0.01Ω；
              •阻抗角：±0.2°
    6、抗干扰参数
              •干扰电压：抗干扰电压可达2万伏；
              •干扰电流：线路首末两端短接接地时<40A；
              •能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。

12  HN209A高压无线核相器

高压无线核相器、核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器（仪）、无线核相仪

•无线高压核相器（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合6KV～220KV输电线路带电核相作业，同时具有验电功能。
   ◆高压无线核相器技术参数
    1、相位差准确度：误差≤5°。
    2、频率准确度：±0.1HZ。
    3、本产品所测电压等级为6KV-220KV。
    4、发射器和接收主机的传输距离大于100米。
    5、屏幕同时显示2条线路相位差、频率、失量图和同异相结果。
    6、可调节背光亮度，显示电池电量，半小时无操作仪器自动关机。
    7、两个发射器和接收器均内置可充电锂电池。
    8、具有高压验电功能。高压测量时泄漏电流<10uA。
    9、工作环境：-35℃--- +45℃ 湿度≤95%RH
    10、储存环境：-40℃--- +55℃ 湿度≤95%RH
    11、整机重量：约4.5KG。
13  HN302A 电缆外护套故障智能定位系统

电缆外护套故障智能定位系统可解决单相主绝缘故障预定位、外护套耐压试验（0-10kV）、外护套绝缘评价、外护套故障距离预定位。与ESG NT联合使用，可解决外护套故障点的精确定点。

智能电压比较法：预定位准度高达0.1%，准度与被测电缆远端短路线截面积无关。
2、双极性：MFM10输出电压为正、负极性切换，适应不同的杂散电流的现场环境，精确定点更准确。
3、精密：耐压试验过程显示电压随时间的变化曲线，方便辨认外护套故障点数量。并自动记录在MFM10的存储单元里，在计算机里可自动导出测试报告。

(二)ESG NT技术参数

14 HN303A路灯电缆综合测试系统(地埋电缆故障测试仪）

我公司多年根据全国各地路灯用户的特殊使用场合以及特的敷设条件而配置的一款全套测试装置，该套装置包含路径查找部分，测距部分，精确定位部分，根据电缆的敷设情况以及故障点的性质来进行不同测试方式的选择，由于路灯电缆一般都为分段性的，当路灯电缆出现故障时，利用该设备能初步判断那段路灯段为故障电缆，若为直埋低压电缆的开放性故障，就能利用跨步电压部分快速的定位故障点，如果为穿管或者硬化地面的封闭性故障则可以利用测距部分测试故障距离，定位部分精确确认故障点位置，通过这三部分的相互补充、相互验证、有效组合就能满足不同用户，不同敷设条件下路灯电缆故障的测试。

第一部分测试仪技术指标：

电缆故障测试仪技术参数：

◆ 可测试不同电压等级、不同截面、不同介质及材质的电力电缆的故障，

    包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

◆ 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的故障。

◆ 可测量长度已知的电缆中电波传播的速度。

◆ 显示方式：8.4英寸工业级液晶屏（XP操作平台）

◆ 存储容量：固定方式8G

◆ 测试方法：低压脉冲法、冲闪电流法、直闪电流法

第二部分主要性能指标：

电缆测试一体化定位电源技术参数：

◆ 高工作电压　：≮25KV

◆ 大工作电流　：≮30mA

◆ 显示电压值误差：＜±2%

◆ 放电能量： ≮2450J/3.5S  大功耗：＜1.5KVA

◆ 内置脉冲电容：4uf/25KV

◆ 小放电周期3.2秒

第三部分主要性能指标：

超静音综合定点仪：

◆ 传感器动态量程：声音通道>104dB ，磁场通道>110 dB传感器频率范围：100 Hz---1500 Hz

◆ 冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)可以开启或关闭

◆ 滤波设置：无滤波 100 Hz---1500 Hz

◆ 低通滤波：100Hz---400 Hz  带通滤波：150Hz---600 Hz  高通滤波：200Hz---1500 Hz

◆跨步电压信号光标直观显示，左右提示明显。

◆ 液晶显示器：高亮真彩屏，像素320 x 240  适应户外。

◆ 现场连续工作时间：碱性可更换电池电池，方便现场使用。

15  HN305A通信电缆故障综合测试仪

采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的新一代电缆测试产品。具有脉冲反射和智能电桥两种测试方法，适用于测量市话铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、绝缘不良、接触不良等故障的精确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。

脉冲反射测试法：

◆ 大量程8km，可以根据电缆长度选择适合的量程。

◆ 测试盲区：0m

◆ 测试准度：高1m

◆ 脉冲宽度：40ns-10μs自动调节

◆ 阻抗平衡自动调节

◆ 增益调节：自动和手动相结合

2．  智能电桥测试法：

◆ 能够测试绝缘不良电阻大值：100МΩ

◆ 测试准度：±1%×电缆全长

◆ 测试电缆大长度：  9999m

架空线接地故障定位仪

适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

◆ 定位准度：0.2米。

◆ 发射机输出特性：

     a）开路电压8kV（相当于10kV线路的相电压峰值，可根据用户要求整定）；

     b）短路电流15mA；    c）输出频率1Hz。

◆ 传感器与接收机的无线通讯距离：不小于30m。

16  HN306A电力电缆管线综合探测仪

电缆管线综合探测仪，是专门为电力部门设计的一款适合在带电和停电状态下电缆路径位置和电缆埋深测试的仪器，同时含有对电缆运行与否状态下某一目标电缆的强大识别功能，整个功能对电力部门对电力电缆迁移、沟道整改、运行维护、故障处理可实现全方位、综合方便的测试。

管线仪主要由发射机和接收机两部分组成：发射机将一定频率的信号电流施加于待测电缆中，使电缆周围空间产生电磁场，其磁场强度随着测试点距目标电缆的距离而变化，其配备有适合于380V-220kV的抗磁饱和效应的夹钳，无需使电缆停电；接收机使用4个高频互感磁传感器两两组合在地面上检测电缆周围的磁场所产生的感应电动势以及分布，精确测量出地下电缆的埋深信息，结合屏幕上的罗盘指示和信号强度准确定位出地下电缆的走向信息；
同时接收机配备专业的听诊器，可从平行的同相电缆族中识别出目标待测电缆，从而实现挂牌标识，为未来电缆的抢修、维护、改建提供可靠的电缆信息，提高了电力行业的管理水平。
