高低压电力电缆故障测试仪、路灯电缆故障检测仪、8120矿用电缆故障探伤测试仪

产品简介

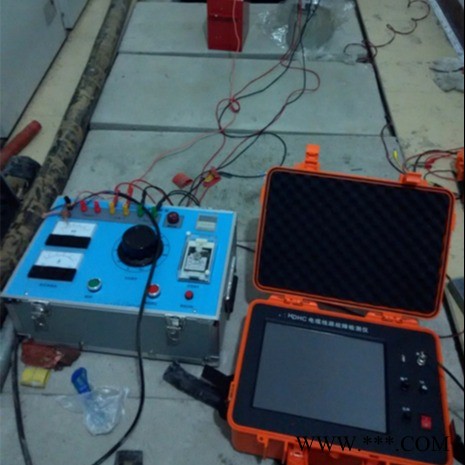

 DGY300B电缆故障测试仪测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，配备声测法定点仪，可准确测定故障点的精确位置。

1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置

2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、 地埋电缆故障探测仪具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。将测试的结果打印存档。

介绍：

可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄露、高阻闪络性故障。

电缆故障探测仪厂家价格可测量长度已知的任何电缆中电波传播速度。

可测量试电缆走向及埋设深度。

测试距离：不小于40km zui短测试距离（盲区）：5~10米

精确定点误差：±0.2m 测试误差：系统误差小于±1%

分辨率：V/50m；V为传播速度m/μs；软件游标0.15米。

仪器采样频率：6.25MHz、10MHz、50MHz、100MHz、（自适应脉宽）

电源与功耗：AC220V±10% 15W DC 12V(7AH) 不大于20W

 待机时间：可连续试验4小时左右。

管理：电缆埋设路径分布示意图。用户管理区域内所有电缆的 的详细档案：包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障生产原因、试验报告、电缆测试记录等信息。

 路径仪技术指标：

信号频率：15kHz 正弦波

输出功率：Pomax≥100W

输出阻抗：Zo=Zc（电缆特性阻率）

振荡方式：断续

主机重量：9.8kg

环境温度：-10℃~+40℃

外形尺寸：180mm×300mm×400mm

相对湿度：RH≤85%（25℃）
