| 加工定制 : | 是 | 品牌 : | 万象环境 |
| 型号 : | WX-WQX8 | 测量范围 : | 0-60m/s |
| 测量对象 : | 风速、风向、温度、湿度、气压等 | 测量精度 : | 0.01m/s |
| 重量 : | 0.6kg |
一、产品简介
与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

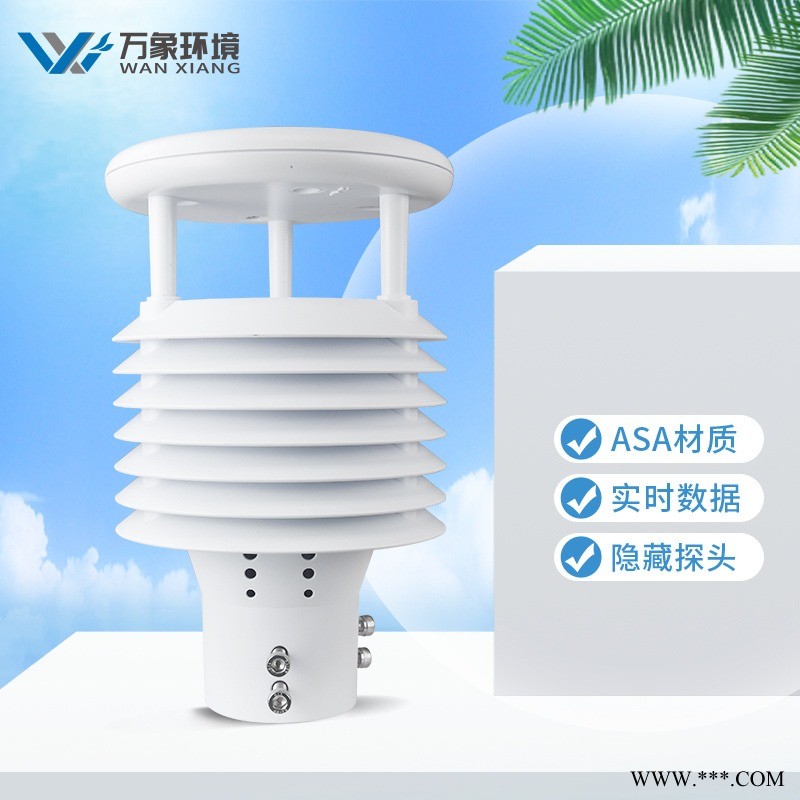

WX-WQX8型八要素微气象仪创新性地将气象标准参数(风速、风向、温度、湿度、气压、pm2.5、pm10、噪声)通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将八项参数一次性输出给用户。产品结构紧凑，外形美观、大方、高度集成。
二、产品特点
1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡
2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向
3、风速、风向、温度、湿度、气压、pm2.5、pm10、噪声八要素一体式
4、采用先进的传感技术，实时测量，无启动风速☆
5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行
6、高集成度，无移动部件，零磨损
7、免维护，无需现场校准
8、采用ASA工程塑料室外应用常年不变色
9、产品设计输出信号标配为RS485通讯接口(MODBUS协议);可选配232、USB、以太网接口，支持数据实时读取☆
10、可选配无线传输模块， 小传输间隔1分钟
11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆
12、重量：0.6KG
13、蓝牙：内置蓝牙模块，可连安卓手机
14、有线传输：485转USB，可直连电脑
15、数据存储：不少于50万条
三、技术参数
监测参数 | 量程 | 分辨率 | 准确度 | 配置 |
风速 | 0-60m/s | 0.01m/s | ±0.1m/s | 标配 |
风向 | 0-360° | 1° | ±2° | 标配 |
大气压力 | 30-110Kpa | 0.1Kpa | ±0.25% | 标配 |
空气温度 | -40-60℃ | 0.01℃ | ±0.3℃（25℃） | 标配 |
空气湿度 | 0- RH | 0.1% | ±3%RH | 标配 |
PM2.5 | 0-1000ug/m³ | 1ug/m³ | ±10%（<500微克） | 标配 |
PM10 | 0-1000ug/m³ | 1ug/m³ | ±10%（<500微克） | 标配 |
噪声 | 30-120dB | 0.1dB | ±1.5dB | 标配 |
可选配其他参数：
监测参数 | 量程 | 分辨率 | 准确度 | 配置 |
一氧化碳 | 0-10ppm | 0.001PPM | ±5%F.S | 选配 |
二氧化硫 | 0-5PPM | 0.001PPM | ±5%F.S | 选配 |
| 0-5PPM | 0.001PPM | ±5%F.S | 选配 |
臭氧 | 0-5PPM | 0.1PPM | ±5%F.S | 选配 |
降雨量 | 0.001-0.1mm/min | 0.1mm | 10% | 选配 |
光照度 | 0-20W LUX | 1lux | 5% | 选配 |
总 | 0-2000W/m2 | 1W | 5% | 选配 |
噪声 | 30-120dB | 0.1dB | ±1.5dB | 选配 |
紫外线 | 0-15 | / | / | 选配 |
| 0-5000PPM | 1PPM | ±40PPM±读数的3% | 选配 |
四、产品尺寸图
五、产品结构图
1、控制电路
2、指北箭头
3、超声波探头
4、百叶箱PM2.5、PM10
5、温度、湿度、噪声、气压监测位置
6、法兰转换头
※此产品可选配电子罗盘功能
六、产品接线定义
VCC：棕色，GND：黑色，485A：绿色，485B：蓝色
七、法兰盘固定方式
1、微气象仪
2、固定螺钉
3、通信电缆+航插
法兰盘尺寸
