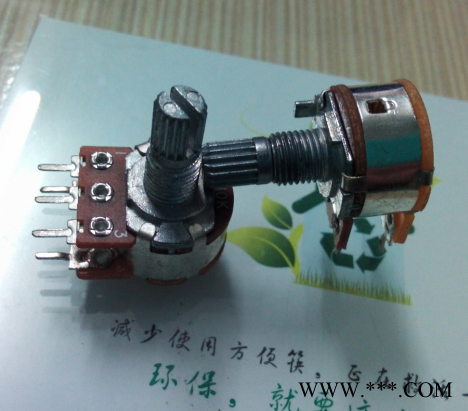

| 品牌 : | 祺泰达 | 型号 : | R1610NS |
| 加工定制 : | 是 | 种类 : | 带开关 |
| 材料 : | 碳膜 | 性能 : | 预调 |
| 用途 : | 功率 | 阻值调节方式 : | 旋转式 |
| 阻值变化方式 : | X式（直线式） | 标称阻值 : | 1-100 |
| 额定功率 : | 0.025 | 阻值允许偏差 : | ±20 |
| 滑动噪声 : | 100 | 分辨率 : | 20 |
| 零位电阻 : | 0-50 | 接触电阻 : | 100 |
| 绝缘电阻 : | 100 |
使用温度范围
Operating temperature
-10 +70
手工焊接
Manual soldering
300 Max 3sec
Electrical Characteristics 电气特性
总阻值(R)
Total resistance
1KΩ 500KΩ
总阻值容许误差
Resistance tolerance
±20 (More Than 1MΩ ± 30)
阻值线性
Resistance taper
A B C W
摺动杂音
Sliding noise
Less than 68 mV
残留阻值
Residual resistance
20 Ω
绝缘阻抗
Insulation resistance
More than 100MΩ at DC 250V
定格电力
Rated power(W)
0.05W
高使用电压
Max. Operating voltage
50V AC
耐电压
Withstand voltage
1 Minute at AC 300 V
相互偏差
Gang error
Linear (B) taper : 0 -20dB 2dB
A/C Other tapers : 0 -40dB 2dB
Mechanical Characteristics 机械特性
全回转角度
Total rotational angle
300° ± 5°
全回转扭力
Rotational torque
20 250 gf.cm
全回转止强度
Rotational stopper strength
4Kgf.cm Min
轴推拉强度
Shaft push-pull strength
8Kgf. Max
迴转寿命
Rotational life
10,000 Cycles.
温馨提示：
1.慎用助焊剂，避免使用水溶剂助焊剂，否则将会对电位器的金属和其他材料产生不良影响。
2.焊接时间不宜过长，避免焊锡烧坏电位器外部内部材料。
3.电位器未用固定螺母固定时，旋转柄轴将有可能损坏轴和引脚。
4.商品为标准品，如要求低温环境以及低残留电阻的客户，可另行联系单独定制。
5.电位器作为可变电阻使用时，建议作调整电压的分压器使用，同时电位器的负载电阻RL应不小于电位器公称阻值RT的10倍,电位器在直流电路中作为电流调节使用时，将有电流通过电位器的滑动臂，此时由于阳极氧化的原因会导致电阻值异常增加,在这种情况下建议将电阻体的端子接负极，滑动臂接正极。
