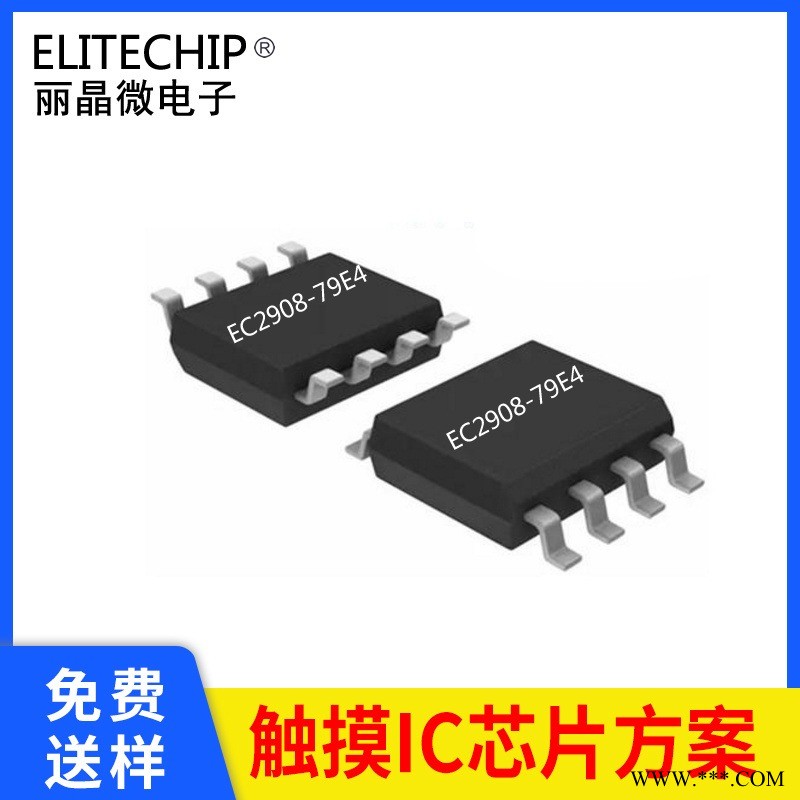

EC2908-79E4单触控双输出LED色温调光芯片
一．功能说明
工作电压DC=12V（通过稳压LDO-3.3V）
上电不工作，主灯2路LED输出，1路冷白，1路暖白，触摸按键控制，起始亮度100。
K1：灯光模式转换键， 按第1下，冷白灯100亮。按第2下，暖白灯100亮。按第3下，冷白灯50%+暖白灯50%亮。
按第4下，灭，依次循环。
长按无极调光，一次长按下调，一次长按上调，依此循环。
带不断电亮度记忆功能：断电后重新上电，起始亮度都为100
指示灯:两个蓝白指示灯：上电主灯不工作，白色指示灯亮，主灯亮后白指示灯灭 ，蓝指示灯与主灯同向，主灯亮蓝指示灯亮，主灯灭蓝指示灯灭。
短按切换主灯色温时，手按下触摸按键指示灯变成白色，松开变成蓝色。
EC2908-79E4是一款电容式触摸控制芯片，此款触摸IC穿透力较强触摸灵敏度高，支持单通道触摸输入和双路 PWM 输出，主要应用于触摸调光LED灯具:例如卫浴镜灯、台灯、橱柜灯、小夜灯等。具有低功耗、高抗干扰、宽工作电压范围、灯光无频闪、外部器件少的突出优势。
二． 电气性能（主控参数）(VDD=3.0V，GND=0，Ta=25℃,)
参数 | 符号 | 小值 | 典型值 | 大值 | 单位 | 条件 |
工作电压 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作电流 | IOP | 1.5 | mA | |||
静态电流 | ISTB | 5 | uA | VDD=5.0V | ||
驱动电流低电平输出 | IOL | 21 | mA | VDD=5.0V,VOL=0.6V | ||
驱动电流高电平输出 | IOH | 3.5 | mA | VDD=5.0V,VOH=VDD-0.6V | ||
过VDD极限电流 | IVDDmax | 50 | mA | |||
过GND极限电流 | IGNDmax | 50 | mA | |||
工作温度 | TA | -20 | 25 | 85 | ℃ | |
储存温度 | Tstg | -40 | 25 | 150 | ℃ |
三． 封装脚位图（SOP8）
管脚号 | 符号 | 功能描述 |
1 | OUT3 | 蓝指示灯，低电平有效 |
2 | VC | 灵敏度调节 |
3 | OUT4 | 白指示灯，低电平有效 |
4 | GND | 电源负 |
5 | OUT2 | 白主灯，高电平有效 |
6 | VDD | 电源正 |
7 | TI | 触摸输入 |
8 | OUT1 | 暖主灯，高电平有效 |
四． 参考电路图：
五． 封装尺寸图（SOP8）
六． 版本说明
版本 | 日期 | 描述 |
EC2908-6424 | 2020/4/27 | V02 |
EC2908-79E4 | 2020/11/13 | V03 |
