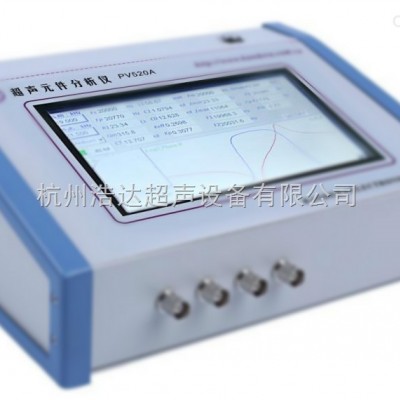

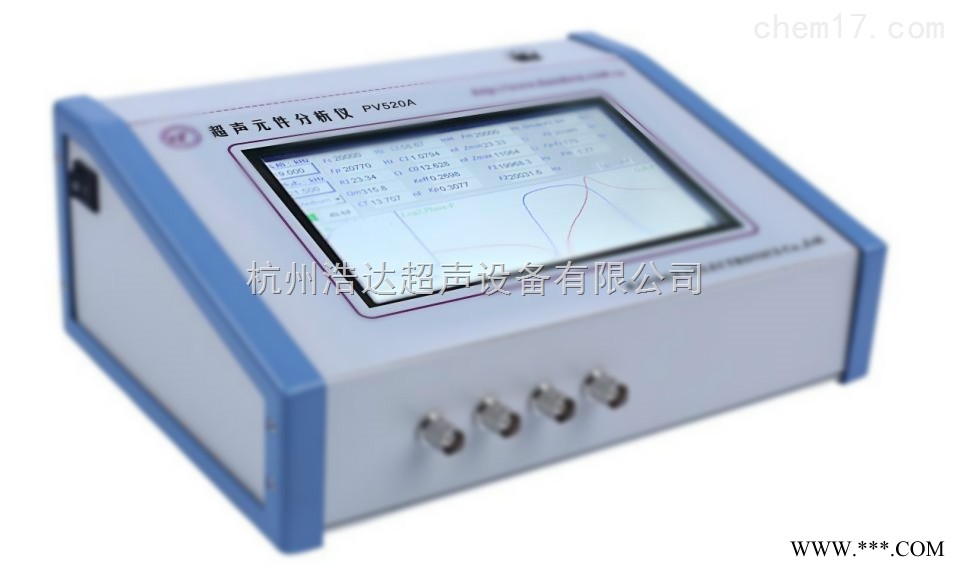

超声元件分析仪 HD-520A系列产品是由清华大学自动化系和*声学所共同研制开发的，用于压电超声器件和设备的检测综合性解决方案。
其特点如下：
超大屏幕、全屏触摸，使得 HD-520A既有 HD-70A-P(电脑版 ) 的操作体验感，又没有带电脑操作的累赘感。依靠全新*的 ARM 处理器数据处理能力， HD-520A的测量精确度远高于HD-70A-D(自带显示版 ) ，可以达到 HD-70A-P(电脑版 ) 的水平。
全屏触摸操作更人性化，不再需要 HD-70A-D(自带显示版 ) 的大量物理按钮，因而操作仪器变得极为简单，同时产品尺寸更小，重量更轻，便携性更好。可以像 HD-70A-P连接电脑进行操作，且软件*兼容，用户无需再熟悉软件操作。我们的产品的四大优势：
测试仪器是产品质量把关的zui重要的一个环节，所以产品的可“信度是”至关重要的，我们产品具有四大优势：
清华大学和中科院声学所联合研发的技术。
我们的 HD-60A/70A系列产品自 2001 年推向市场至今已经 15 年，在行业内数千家客户使用，已经成为事实上的超声波行业测量标准。15 年来，两百多家高校研究所在使用我们的仪器，因为高校研究所往往拥有 20 万以上进口安捷伦的仪器 4294A ，我们的仪器曾无数次地和进口的安捷伦的仪器做过测试比对，事实证明我们的仪器的测试结果是*可信的。
我们的仪器已经被很多德国，美国的超声应用企业选用为测试仪器，仪器是把关产品质量的关键，如果选择中国制造的仪器，是必须建立在充分信任的基础之上的。对于超声波测量而言，zui重要的是导纳圆图、对数图这两个图形（这两个图形是判别合格的主要方法），以及十多个参数：谐振频率 Fs 、zui大电导 Gmax 、带
F2-F1 、反谐振频率 Fp 、品质因数 Qm 、自由电容 CT 、动态电阻 R1 、动态电感L1 、动态电容 C1 、静态电容 C0 、有效机电耦合系数 Keff 。
超声元件分析仪 PV520A 系列产品适用对象为各类超声器件测量，包括：压电陶瓷、换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、
超声雾化、*、倒车雷达、超声测距、超声乳化、超声除垢、超声马达，以及其他一切用到压电和超声的器件和设备。
产品型号与规格：
|
| |
规格 | HD-520A | |
性能 | ||
| ||
|
| |
产品特点 | 便携式， 8 寸屏，全屏触摸屏 | |
尺寸 | 长 24cm ，宽 19cm ，高 10cm | |
频率范围 | 1KHz‾ 1MHz | |
|
| |
测量指标 | 所有参数、图形 | |
测量精度 | < 0.1% | |
测量速度 | 5 秒 / 件（ 1000 点扫描） | |
频率精度 | ±10ppm | |
相位分辨率 | 0.15 度 | |
环境温度 | 10 ～ 40 摄氏度 | |
阻抗范围 | 1Ω ～ 1MΩ | |
频率步进 | 0.1Hz ～任意 | |
供电 | AC100V ～ AC250V ， 50 ～ 60Hz, 30W | |
选型指导 | 适用于：超声波清洗，超声波焊接 |
超声元件分析仪 HD-520A 测量参数：
谐振频率 Fs
半功率点 F1 与 F2
zui大电导 Gmax
动态阻抗 R1
反谐振频率 Fp
机械品质因数 Qm
自由电容 CT
动态电感 L1
动态电容 C1
静态电容 C0
有效机电耦合系数 Keff
平面机电耦合系数 Kp
自由介电常数
