METCAL电焊台

上海卓君电子代理METCAL，OKI电焊台MX系列焊接、焊接与返修系统，对流返修系统，MRS-1100A 模块化返修系统

METCAL电焊台主要特征与优点

_ 数字显示可重复温度设置和曲线控制

_ 在简单操作中自动控制预热器

_ 易于创建数据剖析图，便于操作员重复

性操作

_ 集成式真空吸取装置，方便拆除部件

_ 手持部件或装有工具支架，操作自如

_ 快速设置手动模式

_ 用于工艺设置和验证的外部热电偶

_ 数字控制的气流，达到重复性焊接效果

_ X、Y、Z 和 Theta 控制，能有效校准部

件

_ 可调 pCB 线路板支架，易于更换线路板

_ 在循环结束时自动实现真空剥离

_ 编程曲线密码锁定

MRS-1100A 模块化返修系统是一个集成式对流返修系统，用于拆焊和

BGA/CSP 和 SMT 部件回流。

MRs-1100 a 由对流工具、预热器和可调工具支架组成，该工具支架带

有独立线路板支架，从而可创建一个手动协助返修系统。此系统还配

有一系列针对各种不同应用的吸嘴。

配备了可编程、数字显示、多达 50 个曲线的程序存储等标准功能后，

该系统不仅可以通用，还可以便捷、高效地进行操作。同时，还有多

种线路板支架和附件可供选择，使系统能处理多种尺寸的 pCB 板。

MRs-1100a 可供您选择使用嵌入式分析功能，经配置在固定的温度下

运行，或选择四区编程。该装置还便于在热输出时（内部）或在线路

板上（外部）进行温度控制。“外部”控制功能使用了一个热电偶，

它可以贴放在线路板上或部件上。

MRs 系统的 4 个部件也可以单独订购。

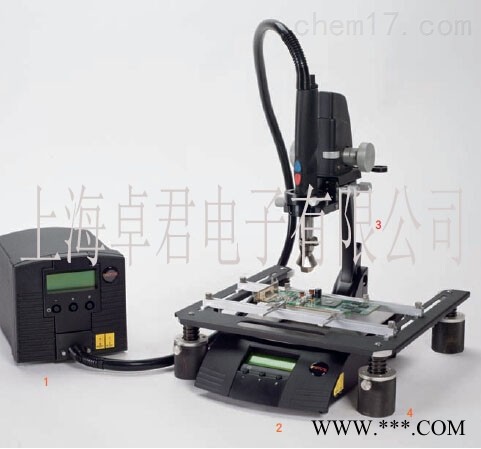

MRs-1100a 系统的 4 个部件为：

1. hCT-1000 可编程手持式对流工具。

2. pCT-1000 可编程预热器。

3. aTh-1100a 可调工具支架。

4. Bh-2000 独立线路板支架。
