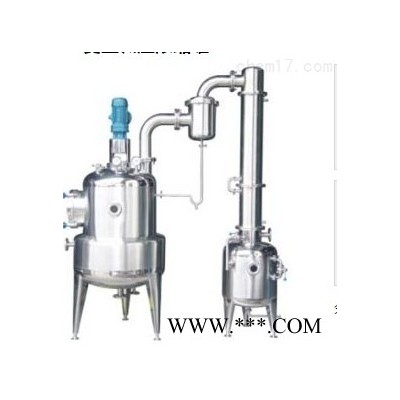

ZN50真空减压浓缩罐，广泛用于中药、食品、制药、化工等行业对料液的浓缩，酒精回收和简单的热回流提取，具有浓缩时间短，蒸发速度快。真空减压浓缩器采用真空减压原理，利用物料的热敏度及低温蒸发的特性达到浓缩提纯的作用。
真空减压浓缩器主要包括浓缩罐主体、冷凝器、汽液分离器、冷凝器、冷却器、受液罐六个部件组成，全部用优质不锈钢制造，并进行抛光处理，设备外观美观，卫生*。物料可采用自流或真空抽入浓缩罐内。利用夹套通蒸汽进行加热，加料高度以达到罐体视镜中心为宜，上升的蒸汽由冷凝控制回流量，根据不同物料控制罐内温度，夹带泡沫及部分高沸点液体从汽液分离器分离返回浓缩罐内，对于工业溶剂（如酒精）冷却器后在受液槽取得。为防止物料被污染，真空减压浓缩器内凡与物料接触部分均采用不锈钢制造。为提高汽液分离和捕集雾沫的效果，在浓缩罐顶部增设气滤式过滤网层。为克服浓缩罐顶二次蒸汽在未进入冷凝器前被冷凝而返回罐内的缺点。本设备将冷凝器改为斜卧式。为提高设备的生产能力，本设备将浓缩罐夹套的加热面积，冷凝，冷却器的面积均有不同程度加大。为防止浓缩罐出液管的死角，本产品中采用不锈钢罐底阀，直接安装在罐底。在浓缩罐下部设置了快开式手孔，以便清理罐内残液、残渣。控制系统：采用工业触摸屏，画面工艺设计美观，人机互动型号，简单易懂。控制系统具有手动/自动可切换功能，手动模式可以进行工艺参数摸索，人为干预性强。自动模式可以进行一键式全自动操作。可全自动控制温度、压力、液位、流量等。温度可以进行单点温度控制，多点温度控制，温度曲线绘制等，温度控制精度±0.3℃。压力可以进行全自动恒压控制，可以自动补压，泄压。流量具有流量监测，流量控制，流量调节等功能。系统不但可以进行数据采集、记录，同时可以进行曲线绘制，数据处理。控制系统的安全装置设有过流保护，超载保护，超温保护等功能。控制系统设计管理密码和权限，只有经*的人员方可输入或更改数据，更改和删除情况均有记录。u 数据记录系统：数据记录系统多项选择。1.本机内存存储，多可存储3个月。2.外存存储（U盘），存储数据量与U盘的容量有关系。3.PC数据库存储，存储数据量与电脑硬盘可使用容量有关系。
u 工艺配方存储功能：可存储500组固定或者用户自定义工艺酶解配方。
u 远程控制系统:上位机可远程监控罐体温度、压力、液位、流量等，远监控距离1.5KM。
u 手机APP：手机可以控制系统连接，具有监控罐体搅拌、温度、压力、液位、流量等参数。
u 工艺成熟设备可以进行自动化及智能化设计，一键智能化操作，可根据用户工艺要求进行控制模式定制。
u 所有的操作及数据具有稳定性，可追溯性，重复性好。
选型指南：
选型依据：2. 蒸发量大小。
3. 浓缩要求，成分及比重等物料特性。
4. 温度控制的要求，低温或高温。
5. 工艺控制要求：如温度、真空、液位等相关过程参数控制要求。
6. 场地设备安装要求：如设备体积、占地面积及管道安装配合。
7. 洁净等级要求：根据需要选择是否需要CIP及SIP系统。
选配：
★SIP管道阀 ★手机APP
★液位控制系统 ★冷却系统
★ 压力控制系统 ★远程控制系统
★蒸汽发生器 ★CIP系统
★真空系统 ★氮气保护系统
ZN50真空减压浓缩罐参数选型表
参 数 | ZN50 | ZN100 | ZN200 | ZN300 | ZN500 | ZN700 | ZN1000 | ZN2000 |
蒸发压力(Mpa) | <0.25 | <0.25 | <0.25 | <0.25 | <0.25 | <0.25 | <0.25 | <0.25 |
蒸发能力（㎏/h） | 20 | 40 | 60 | 80 | 100 | 130 | 160 | 350 |
加热面积(㎡) | 0.25 | 0.6 | 0.8 | 1.1 | 1.2 | 2.0 | 2.5 | 5.5 |
冷凝面积(㎡) | 1.2 | 1.7 | 2.4 | 3.0 | 3.2 | 3.6 | 4.5 | 14 |
冷却面积(㎡) | 0.29 | 0.35 | 0.45 | 0.6 | 0.7 | 0.85 | 1.1 | 3 |
受液槽容积(m3) | 15 | 45 | 60 | 76 | 100 | 125 | 180 | 350 |
耗能(㎏/h) | 23 | 46 | 70 | 92 | 115 | 150 | 185 | 403 |
真空度（Mpa） | 0.08 | |||||||
容器类别 | 一类 | |||||||
设备净重(㎏) | 410 | 470 | 605 | 715 | 862 | 1015 | 1250 | 2600 |
外形尺寸(㎜) | 1200* 600× 2200 | 1350× 750× 2200 | 1700× 800× 2700 | 1800× 950× 2850 | 2100× 1200× 3400 | 2400× 1300× 3400 | 2390× 1300× 3720 | 2730× 1500× 4700 |
