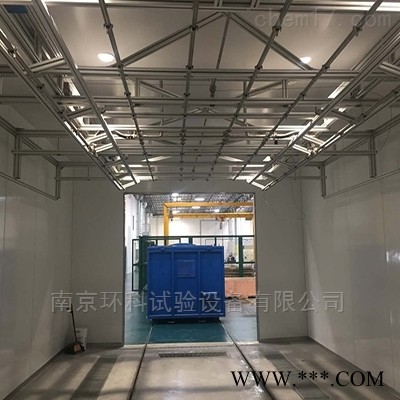

轨道交通淋雨试验室支持非标定制 | ||
型号 | LXS-30 | |
工作室尺寸 | 9.5m×5m×3.5 m(L×W×H) | |
主 要 技 术 参 数 | 喷淋水覆盖面积 | 5m（长）×3m（宽）×0.65m（高） |
降雨强度 | 国标≮3～6mm/min、美标≥26mm/min | |
喷嘴直径 | 1.0～2.5mm | |
喷淋密度 | 500×500mm | |
淋雨压力 | 国标≮0.1～0.3MPa、美标≮0.9Mpa～1.2Mpa | |
喷淋装置管径 | 总管∅89、支管∅38、喷淋管∅32 | |
压力表 | 1.0级精度电子式压力计 | |
流量表 | 1.0级电子式流量计 | |
供 水 | 立式离心水泵 | |
淋雨试验室及雨水温度范围 | 常温 | |
淋雨时间 | 0m～999m任意设定 | |
空调淋雨节拍 | 被试空调机组淋雨时间一般为15分钟/台；每台空调的装卸时间淋雨时间共约40分钟 | |
输送方式 | 手动输送小车进出 | |
设备主要结构 | 由淋雨试验室体、喷淋装置、水处理系统、循环水泵送系统、控制系统及安全防护系统等组成 | |
室体材料 | 采用防水防潮结构方式（聚氨酯发泡板房），进出大门采用快速卷帘门 | |
电控 | 操作控制柜位于在淋雨试验室的进门左侧，为电器标准柜 | |
排水及净化 | 淋雨试验室设备喷淋试验用水为循环水。淋雨试验过程中，回水经由淋雨试验室纵列的排水沟通过特制过滤盘流至循环清水池，经一段时间后，循环水无法再循环利用（水变质，影响试验时）排污泵手动打开排水。 进入循环过滤池的水，将缓慢的通过阻墙将水进行粗滤，然后将沉淀的水经过滤袋流入清水池。 | |
喷嘴 | 特制喷嘴 | |
管路
| SUS304管 | |
电气控制系统 | 主要分为供水控制、管路排空控制、试件供电 | |
供水 | 循环水池，沉淀池、过滤池、清水池 | |
安全保护 | 所有电机要采用用热继电器进行过负荷保护、紧急停止、过电流等异常，设备立即停止 | |
电源 | AC380（±10%）V/50HZ 三相五线制 | |
功率 | 15KW、25KW
| |
满足标准 | TB/T 1802-2016《铁道车辆漏雨试验方法》 TB 2054-2017《铁路机车漏雨试验方法》 TB/T 1804-2009 《铁路客车空调机组》 | |
