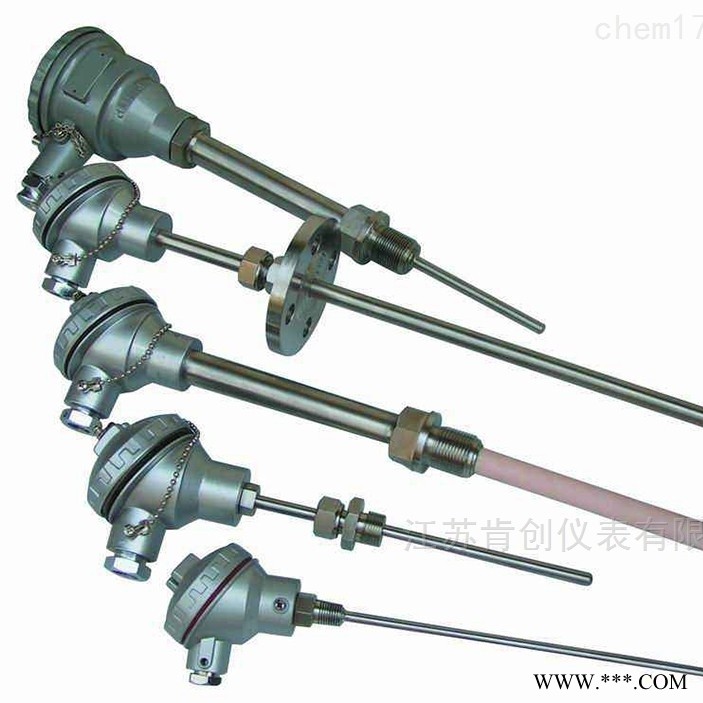

WZP-330活动法兰热电阻

 WZP-330活动法兰热电阻分为铂热电阻和铜热电阻两大类，它们与显示调节记录仪等二次仪表配套使用，可解决-200~600℃范围内的测温控温问题。

WZP-330活动法兰热电阻技术指标：

(1)测量范围、标称电阻与精度见表一

(2)响应时间：

金属保护管为Φ16时t≤90秒

金属保护管为Φ12时t≤30秒

(3)绝缘电阻：当环境温度为l5~35℃，相对湿度45%~85%，电压10—l00V条件下，铂热电阻元件与保护管以及多支感温元件之间的绝缘电阻≥100MΩ，铜电阻≥50MΩ

(4)插深：

一般Φ16、Φ12保护管≥50mm

锥形护管l≤1000

(5)防爆标志：dIIBT4

注:

1.表中|t|是以摄氏度表示的温度的 值。

2.*允许偏差不适用于采用二线制的铂热电阻。

3.对的铂热电阻，*允许偏差不适用的温度范围。

4.二线制的热电阻偏差的检定，包括内引线的电阻值。对具有多支感温元件的二线制的热电阻，如要求只对感温元件进行偏差检定，则制造厂必须提供内引线的电阻值。

装配式热电阻产品型号命名方法

结构
