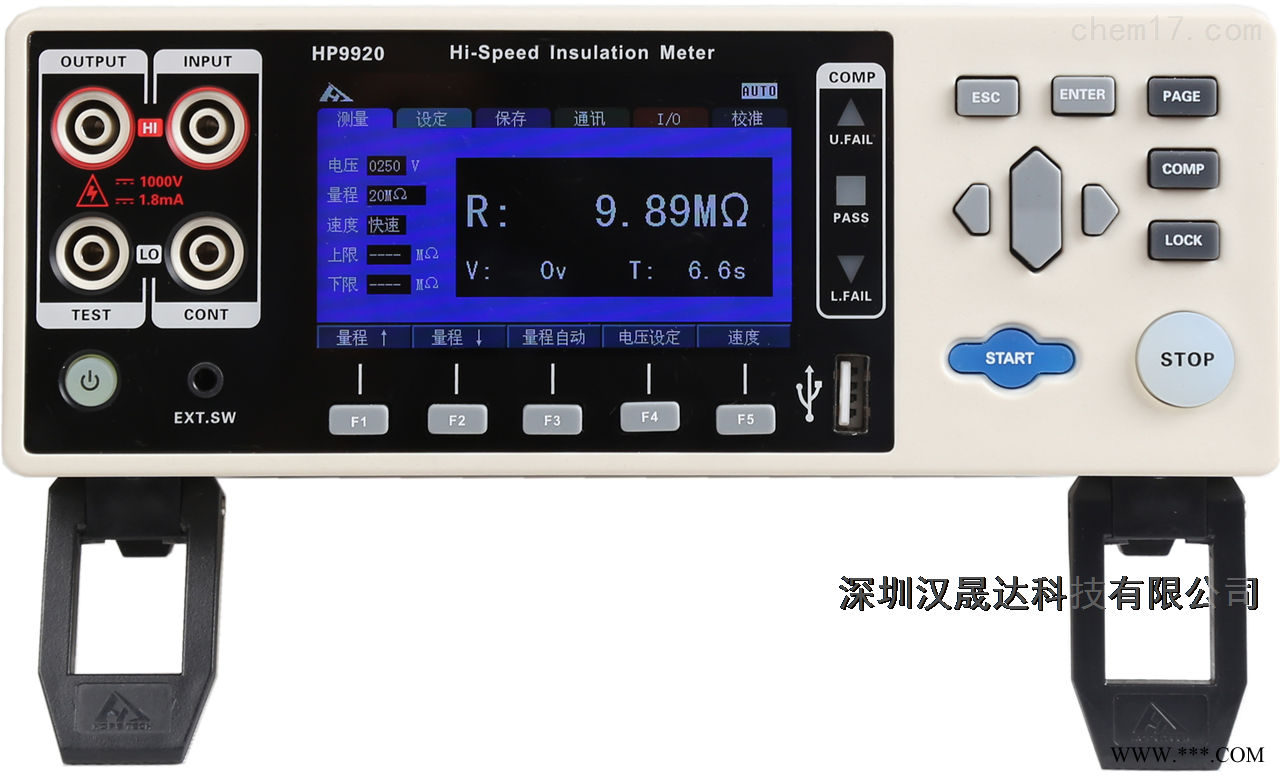

高速绝缘电阻测试仪

3.5寸TFT真彩高清液晶显示屏

机身小巧，功能强大，操作简单

自由设置测试电压10~1000 V，步进1V分辨率

高速自动释放残留电压

快速判定，测试时间高达50ms

测试条件参数自由保存读取

四端接触检测，拥有接触/短路异常检查功能

比较器功能，上下限设置判定

配有RS-232C,以太网口，模拟输出，U盘接口，I/O输出端口

测试电压

量程

显示

精度保证范围

基本精度

25 V ≦ V < 100 V

2 MΩ

4.000 MΩ

0.000 MΩ~2.000 MΩ

±2% rdg. ±5 dgt.

20 MΩ

40.00 MΩ

1.90 MΩ~20.00 MΩ

±2% rdg. ±5 dgt.

200 MΩ

400.0 MΩ

19.0 MΩ~200.0 MΩ

±5% rdg. ±5 dgt.

100 V ≦ V < 500 V

2 MΩ

4.000 MΩ

0.000 MΩ~2.000 MΩ

±2% rdg. ±5 dgt.

20 MΩ

40.00 MΩ

1.90 MΩ~20.00 MΩ

±2% rdg. ±5 dgt.

200 MΩ

400.0 MΩ

19.0 MΩ~200.0 MΩ

±5% rdg. ±5 dgt.

2000 MΩ

4000 MΩ

190 MΩ~2000 MΩ

±5% rdg. ±5 dgt.

500 V ≦ V ≦ 1000 V

2 MΩ

4.000 MΩ

0.000 MΩ~2.000 MΩ

±2% rdg. ±5 dgt.

20 MΩ

40.00 MΩ

1.90 MΩ~20.00 MΩ

±2% rdg. ±5 dgt.

200 MΩ

400.0 MΩ

19.0 MΩ~200.0 MΩ

±2% rdg. ±5 dgt.

4000 MΩ

9990 MΩ

4010 MΩ~9990 MΩ

±25% rdg.

量程切换

手动/自动

大输出电流

1.8mA

测试速度

快速/慢速；测试周期仅需50ms

测试模式

测量值≧上限值；上限值＞测量值＞下限值；测量值≦下限值

判定处理

蜂鸣音、指示灯：合格(IN)、不合格（上超HI，下超LO），EXT. I/O 输出

计时器

0.100 s ～ 999.999 s

连接异常显示

高压端开路“ContHi”、低压端开路“ContLo”、输出端都开路“ContHL”

短路异常显示

“SHORT”

量程超限显示

量程下超“UNDER.F”，量程上超”OVER.F”

放电电流

大10mA，快速释放残留电压

配备接口

可选配：（RS232C、LAN以太网接口通讯；Handler(I/O端口)；EX.SW外部开关接口，用于触发测试或终止测试；模拟输出接口。）通过电脑或PLC进行本仪器的控制或测量值、判定结果的获取。还安装有在每次测试结束后将测量值或判定结果自动发送的功能。

操作温度/湿度

0℃到40℃；80%RH以下(无凝结)

存储温度/湿度

-10℃到60℃；80%RH以下(无凝结)

供电电源

电压：100V ~ 240V AC 频率：50Hz/60Hz

功    耗

25VA

尺    寸

325长x215宽x96高mm

重    量

2Kg
