智能照明系统内小的结构称为支线 ，多可以有64个总线元件在同一支线上运行，当总线连接的总线元件超过64个或需选择不同的结构时，则多可以有15条支线通过线路耦合器及IP路由器（ LC组合连接在一条主线上。下图所示结构称之为域，每条支线可以连接64个总线元件 ，一个域包含15条支线 ，故一个域可以连接15x64个总线元件。每个分支电缆不超过1000米；总线元件之间远不超过700米；电源到总线元件远不超过350米。巨川电气 O577-27877837。
ISE.PSD.104D四路开关驱动器说明书：
磁保持功能；
继电器过零切换；
机械式手动应急开关，手动本地调试按钮；
负载反馈功能；
自带场景控制器，多达128个场景；
模块自检及看门狗功能；
延时启动功能；
4路20A/50A继电器开关输出单元；
具有消防信号输入和反馈接口；
具有远程编辑和管理功能 ；
设备断电不丢失已设置的场景信息。
智能调光器是在系列基础上，每路增加了0-10V控制电压输出，适合于有1-10调光接口的LED灯、节能灯及日光灯可调光镇流器的调光控制。应用于饭店的宴会厅大堂、多功能厅、会议室、学校教室、剧场观众席及小演播室等场所。
关键特性：
4回路，每路10A开关输出
每个回路有一个10A小型断路器和旁路直通开关
系列每个回路0～10V控制信号输出
可接收LT-NET信号及DMX-512信号，遵从大者优先原则
本机输出一组12V直流电压，供给面板和传感器等控制器件使用
电源LED指示及一个通讯LED指示
可预置场景：128个、可分区域：128个、渐变时间：1～100秒
可以控制节能灯及日光灯、气体放电灯
系列可控制LED灯、节能灯及日光灯的调光
智能控制面板
五键DMX控制面板（LT-215AD）配置OLED显示屏，具有提示及控制多组场景，内置实时时钟，主要应用于控制DMX灯具的场景控制模式，可与本公司生产的各类智能调光器组成分布式智能灯光控制系统。控制面板的按键可通过软件进行编程，可录制DMX动态灯光场景模式，适用于小型演播室、小型娱乐场所、会议室及办公照明。
关键特性：
OLED显示屏，中文界面及文字提示
4场景按键，键上带有LED指示
1个开关控制键，键上带有LED指示
DMX通道数：128
存储场景：9个（可储存3个动态灯光场景）
场景淡入淡出时间：1～99秒
动态场景：DMX程序录播方式，3组；共可录制99秒
内置实时时钟，有定时功能，可设置10组定时
内置定时功能，可设置10组定时
颜色：乳白色，纯黑色

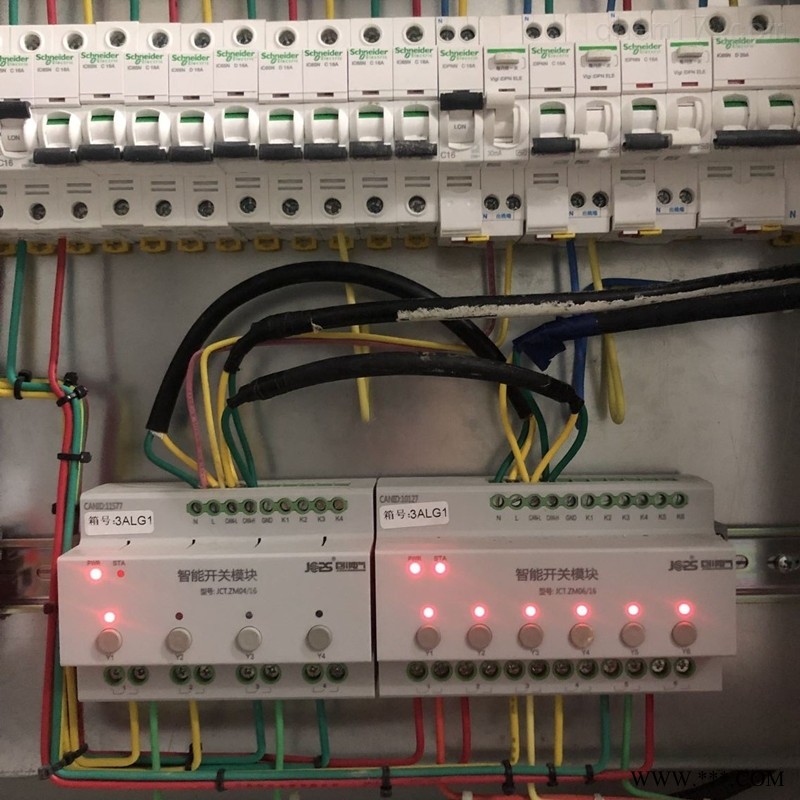

ISE.PSD.104D四路开关驱动器说明书安装：
1、输出控制常开触点AC250V/16A(注：负载接线示意图)
2、运行和通信状态指示。
3、手动控制开关,现场实验按钮。
4、工作电源：V ,V-：DC12V；</p>VCC,GND：DC12V/ 2A
5、扩展安装设备安装应严格按照接线标识和端子的插接方向安装，剥开的金属线头（8mm）应保证完整的放入端子的接线孔中，再拧紧镙钉，安装时应避免剥开的金属线头过长外露或紧固镙钉松动，否则将会引发严重事故。
智能照明控制系统验收事项
验收时需要按照以下顺序逐项检查：
1.控制柜安装固定和主供电电源的布设是否符合设计要求。
2.对应各负载回路，检查回路号、回路功率、灯具类型、灯具数量、回路位置。
3.检测回路是否正常，是否存在开路、短路，工作电流是否正常。
4.信号线的安装检测
5.负载线接模块输出检测
6.系统通电安全检测
7.通电系统运行调试
8.用户场景、控制要求检测。
