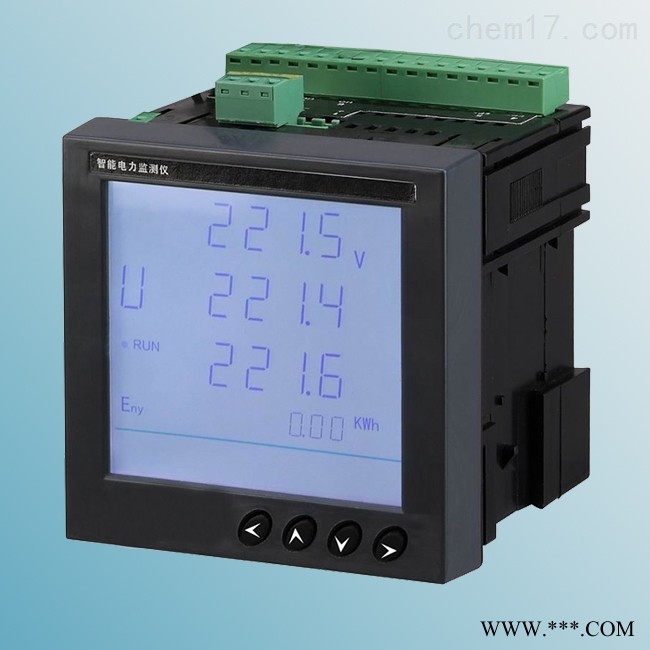

DPM221V带Modbus通讯多功能网络电力仪表
■ 产品概述：
多功能电力仪表是一种用于电力质量监测的理想设备，该仪表具有对电网中电流、电压、频率、有功功率、无功功率视在功率、电能、功率因数等进行同时测量的功能。它能测量所有的电量参数，可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。多功能电力仪表能替代很多个传统的模拟或数字测量仪表（例如电流表、电压表、功率表、功率因数表、频率表等），可大大降低系统成本，方便现场布线，提高系统的可靠性。
由于多功能电力仪表具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种*的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
和微波暗室的测试目的一样，TEMCELL也是一个模拟理想空间的天线测试环境，金属箱能够提供足够的屏蔽功能来消除外部干扰对天线的影响，而内部的吸波材料也能吸收入射波，减小反射波。TEMCELL不能对天线进行无源测试，只能对有源指标进行测试。由于空间限制，TEMCELL的吸波材料比较薄，而对于劈状吸波材料，是通过劈尖间的多次反射增加对入射波进行吸收，因此微波暗室里的吸波材料都比较厚，而TEMCELL的吸波材料都不购厚，因此对入射波的吸收都不是很充分，因此会导致测试的结果不。
■ 性能特点:
电能计量功能
多功能电力仪表可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能一天多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
ABU-Z智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P总、QA、QB、QC、Q总、SA、SB、SC、S总、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
■ 使用注意事项:
多功能电力仪表不准原因分析
1、三相电压，三相电流，三相有功功率，功率因数，显示正常，电能计量不正常
这个原因主要查看，电流互感器二次侧的三相电流的流入与流出的接线是否都接反，因为电流从互感器二次侧接线到仪表上，分为高低端，即流入，与流出，如果都接反，则电能计量在EP-
注：仪表接线图带*端为电流流入端
2、三相电压，三相电流，显示正常。三相有功功率，功率因数，电能计量，显示不正常
这个原因主要查看，从电流互感器二次侧过来的三相电流的流入，与流出的线是否有接反，如果电流流入与流出都接反，则电能计量在EP- 如果有其中一相或二相接反，则有功功率会抵消，这样有功功率就会偏小，有功功率偏小电能计量也就偏小。同时查看电流互感器过来的接线相序位置是否有错位，如：A相电流互感器的二次侧线接到了仪表的Ib相输入端，或B相互感器二次侧的线接到仪表的Ic相输入端。等同时查看三相电压UA UB UC UN的接线是否正确，如：线路UA接到仪表UB ，线路UB接到仪表UC，等。
如果有以上接错情况，那有功功率显示就会不准确，这样电能计量也会不准确。一般情况下，电能计量如果偏小了，肯定是有功功率小了，有功功率小的原因是，仪表菜单CT变比设小了，电流互感器的规格与实际所用表菜单所设CT倍率不匹配。同时电流或电压的接线错误，流入流出有接反，就会导致有功功率被抵消，这样显示的有功功率就比实际小，从而导致电能计量偏小。如果三相有功功率显示不正常，则电能计量一定不正常，如果电能计量不正常，则脉冲输出也不正常。
■ 行业背景
多数人在使用示波器时都比较关注示波器本身，却忽略了探头的选择。实际上探头是介于被测信号和示波器之间的桥梁，如果信号在探头处就已经失真，那么再好的示波器也会大打折扣。正所谓“好马配好鞍，洞察靠真探”，——示波器再好也得探头经得住考验，信号不能失真。MSO6志在超低噪声，MSO6采用了全新设计的前端放大器Tek061，在较小的伏特/格设置上实现了非常好的噪声性能。配合示波器对超低噪声的理想追求，泰克科技全新的1GHz/4GHz带宽TPR1000/4000电源探头，再一次展示了泰克在电源完整性测试中的优异的低噪声表现能力。
■ 售后服务
我公司拥有专业完善的服务体系和服务队伍，对产品进行终身跟踪服务。凡我公司售出的产品，用户拥有一年的保用期，只要不是人为损坏，一年内保修保换，我公司提供对用户进行产品培训和专业现场调试服务；产品使用一年以上的，产品维护只收取维护成本费用，需上门维修的，需收取调试费。
我公司将*提供、产品更换、升级服务，欢迎垂询！
凡是产品售后问题，请与我公司售后服务，我们将竭诚为您服务！
