一、产品和技术参数
1.1 产品简介
本产品是在河流中测量水流流速和流量的。

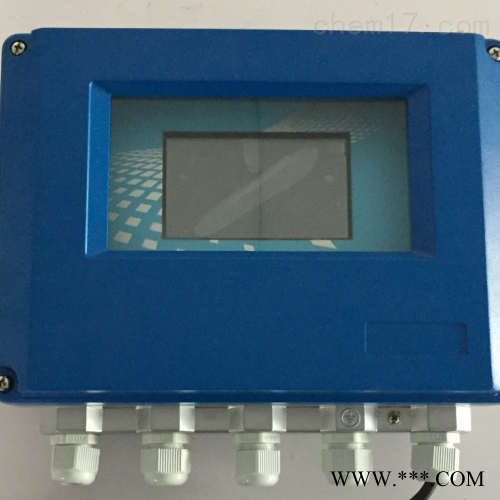

产品分为变送器、传感器两部分。
电池盒(选配件)，是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流量计每次的工作时间、无线传输和电源控制器工作时间长短成反比关系。
有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下就要选择增加无线传输器(选配件)来达到目的。
在线流量计供应厂家
1.2技术参数
型号：DY-FIELD IRRIGATION
(根据不同的功能，型号会有所不同)在线流量计供应厂家
结构：分体式；
测量种类：流速、流量、水深、水温
用途：在线式测量、
流速测量范围：0.02m/s～6.00m/s(水深：10cm)；
流速测量分辨率：1mm/s；
流速测量精度：实际流速的±2～4% ；
水深测量范围：0.00～5m；
水深测量分辨率：2mm
水深测量精度：±0.5%；
温度测量范围：0～60oC；
温度测量分辨率：0.1oC；
流量测量范围：1升/秒～99999999立方米/小时
供电：12VDC，24VDC；
输出信号(电池供电)：RS485；
输出信号(外供电24VDC)：4-20ma或者485；
无线传输(选配件)：GPRS型RTU无线传输器
传感器和变送器之间电缆长度：10米；
被测水道类型：人工做的较宽的河道，天然的溪流、河流；
液体酸碱度要求：PH值在5～7之间。
液体温度要求：0～50℃，不凝固
液体压力要求：自然环境状态下，1个标准大气压
1.3标准测量状态
1.纯电池供电状态下：每20分钟测量一次，每次测量时间＜1分钟。无线传输器每120分钟上传一次数据(在此期间一共测量了6次。)
在这个测量状态下，电池的有效工作时间为2-3个月。
2.太阳能供电状态下：实时测量，然后上传。
3.24VDC外供电状态下：实时测量，然后上传。
1.4网络服务器软件和硬件要求
1.服务器的操作系统为Windows XP SP3或者Windows 7 32位版本。
2.服务器硬件要求：CPU为Intel或者AMD 双核 2GHz以上，总共内存4GB(少剩余1GB内存)，硬盘至少两个分区(每个分区剩余空间10GB以上)，显示器是小17寸液晶(分辨率1024×768 80Hz)。
3.现场安装处，联通或者移动的手机信号良好，并且无电磁干扰。
4.服务器有固定IP地址(无论电信、联通、移动的宽带都可以)：这是理想的情况，现场发送的数据到服务器软件上显示的速度快，要求带宽4M以上。
如果服务器没有固定IP地址：要求是电信的宽带，ADSL拨号上网，带宽4M以上，安装花生壳软件付费版本，也可以显示现场发回的数据，显示的速度会慢一些。
1.6 无线传输和电源控制器说明
外部电源接口：允许外部供电，供电电压范围为直流12～14VDC，供电电流160～200mA。
GPRS天线接口：连接GPRS的天线，分为常规天线和井下天线两种，根据现场工况来选择天线安装。两种天线的接口是一样的。
手机卡插槽：允许接移动或者联通的2G手机流量卡，要求是大卡。暂时不支持电信手机卡。
RTU信号接口：接收来至无线小板的信号。正负极不能接错，接错可能烧毁电路。
232接口：用于跟电脑连接，在电脑上查看RTU无线传输板卡的工作情况。
工作状态切换点：一共有两种状态，当两个插针短接的时候，是连续测量。当两个插针断开的时候，是处于低功耗模式，用于电池供电条件下工作用。
传感器电源接口：给河道流量计的传感器供电，正负极不能接错，接错可能烧毁电路。
传感器信号接口：河道流量计的传感器的传感器输出的485信号给小卡，小卡转换后再给主板。
