具有成本效益的模块，用于在电信波长下进行异步单光子检测
●自由奔跑
●量子效率20％
●低暗计数率<500 Hz
●150 ps定时分辨率
总览

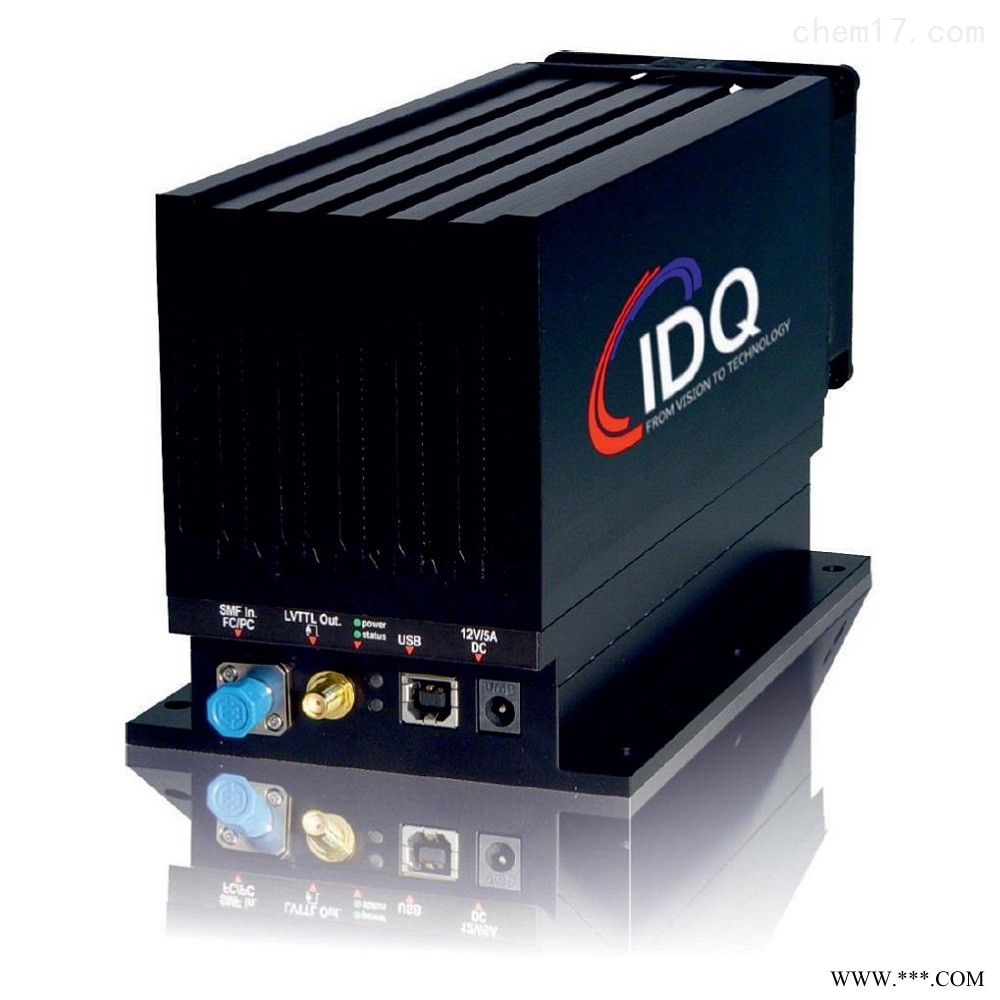

ID221为电信波长下的自由运行模式下的单光子检测带来了重大突破。它是第1个围绕InGaAs / InP被动淬火雪崩光电二极管构建的单光子检测模块。它为需要异步光子检测的应用提供了一种经济高效的解决方案。
经过冷却的InGaAs / InP雪崩光电二极管和相关电子器件经过专门设计，可在自由运行模式下实现低暗计数和后脉冲率。该模块可以在10％，15％和20％的检测概率水平下运行，停滞时间可以设置为1 us至25 us。
光子的到达时间由SMA连接器上可用的100 ns TTL脉冲反映，其定时分辨率低至150 ps，效率为20％。一个简单的USB接口允许用户设置效率等级和死区时间。
提供具有单模光纤或多模光纤（芯直径为62.5微米）的标准FC / PC连接器作为光输入。
ID221配有+12 V 60 W适配器。检测器可提供单模或多模输入。
特征
●可调检测概率（10％-15％-20％）
●可调的死区时间（1至25微秒）
●TTL输出（100 ns，SMA连接器）
●通过USB进行远程控制
●单模或多模光纤连接
应用领域
●量子光学
●量子密码学
●单线态氧
●光纤测量
●拉曼光谱
●眼睛安全激光雷达
●荧光寿命
●光致发光
●IC故障分析
IDQ红外单光子探测器ID221技术指标
Parameter | Min | Typical | Max | Units |
Wavelength range1 | 900 |
| 1700 | nm |
Optical fibre type2 | SMF or MMF62.5 |
| ||
Efficiency range calibrated at λ=1.55 µm. | 10, 15 or 20 | % | ||
DCR Max @10 µs deadtime (SMF/MMF) 3 | 10% / 15% / 20% efficiency |
| ||
ID221-STD | 1.2/ 3/ 6 | kHz | ||
ID221-ULN | 0.8/ 1.5/ 3 | kHz | ||
Timing resolution (FWHM) at 20% efficiency | 150 | ps | ||
Deadtime range | 1 |
| 25 | μs |
Deadtime step | 1 | μs | ||
Detection output pulse | LVTTL / 100ns width |
| ||
Output connector | SMA |
| ||
Operating temperature | 10 |
| 30 | °C |
Dimensions LxWxH | 230x110x120 | mm | ||
Weight | 2.5 | kg | ||
Optical connector | FC/PC |
| ||
60 W AC/DC +12 V green power adapter |
|
| ||
Input voltage | 90~264 VAC - 135~370VDC |
| ||
Frequency range | 47~63 Hz |
| ||
AC current | 1.4A/115VAC 1A/230VAC |
| ||
Cooling time | 5 | min | ||
2、Single Mode Fibre SMF28,Numerical Aperture = 0.14 Multi Mode Fibre with a 62.5 μm core diameter,Numerical Aperture = 0.275
