产品用途 1、适用于各种行业的电动桥式起重机大、小车滑动输电。
2、各种运输机械、装卸桥移动供电。
3、供大型电梯、升降机等高速移动受电设施使用。
HXPnR-H, HXPnR-HB系列单极组合式滑触线 | |||||
型号 规格 | 滑触线截面尺寸（mm） | 载流量（A） | 适合外置式集电器 | ||
A | B | C | |||
HXPnR-H-150/200 | 24.5 | 20.0 | 10.0 | 200 | HDJ-200 |
HXPnR-H-300/400 | 33.5 | 27.5 | 14.0 | 400 | HDJ-400 HDJ-200 |
HXPnR-H-400/600 | 33.5 | 27.5 | 14.0 | 600 | HDJ-600 HDJ-400 |
HXPnR-H-600/800 | 33.5 | 27.5 | 14.0 | 800 | HDJ-800 HDJ-400 |
HXPnR-H-900/1000 | 33.5 | 27.5 | 14.0 | 1000 | HDJ-1000 HDJ-600 |
HXPnR-H-1250 | 33.5 | 27.5 | 14.0 | 1250 | HDJ-1250 HDJ-800 |
HXPnR-H-1500/2000 | 56 | 47 | 15.0 | 2000 | HDJ-1000 HDJ-1250 |
HXPnR-H-2000/2500 | 56 | 47 | 15.0 | 2500 | HDJ-1250HDJ-1500 |
注意：1.滑触线标准长度：6m 2. HXPnR-H与HXPnR-HB以及HXPnR-HA性能相同，几何形状和集电方式不同。 3. HXPnR-H型有铝合金和铜体两种材料的滑线。 | |||||
铝接头与接头护套的安装
安装支架的安装示意效果图
接电装置的设置
膨胀段的设置图
看看我们的安装支架的牢固度，请放心选用

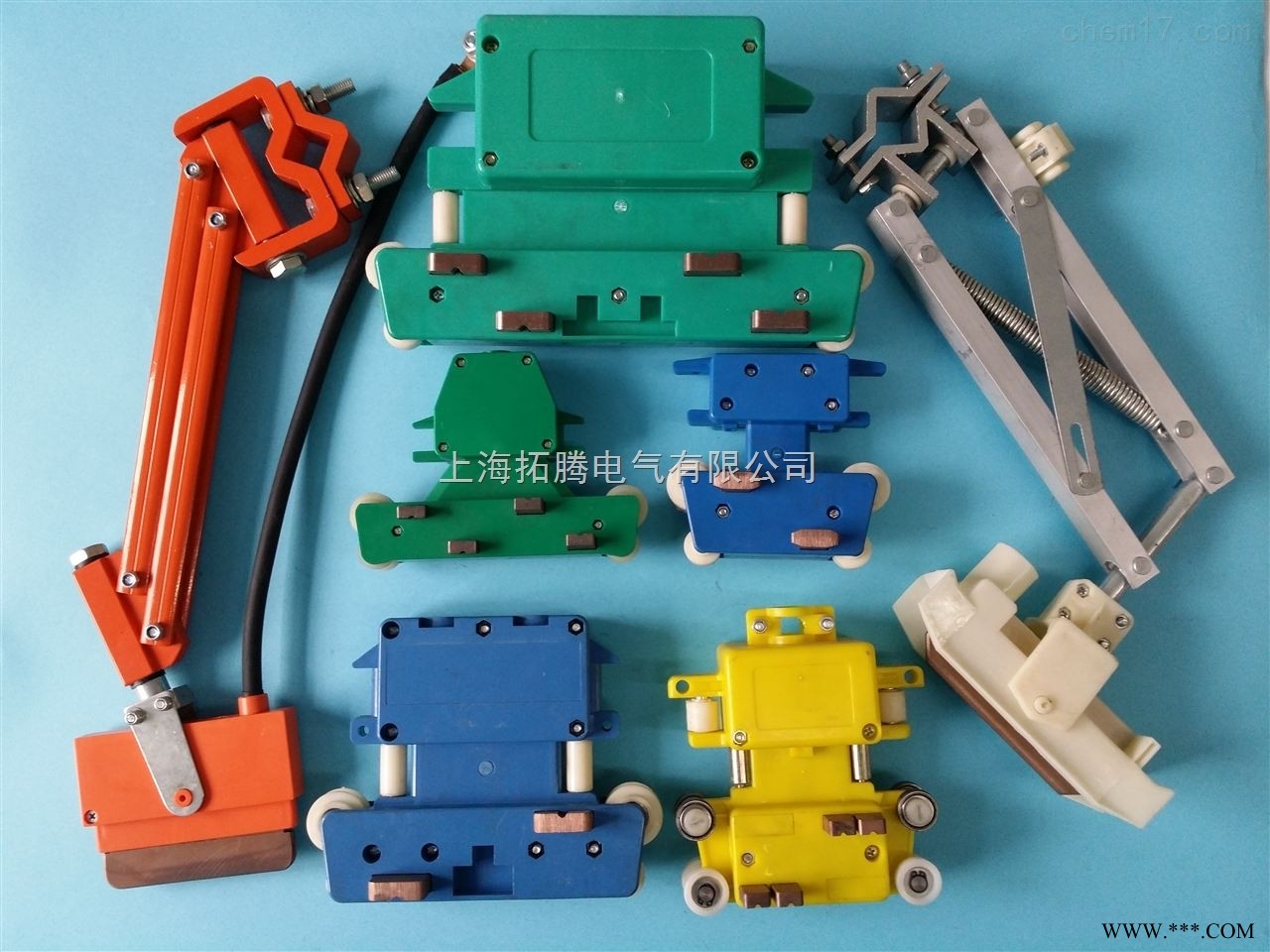

集电器的安装设置
