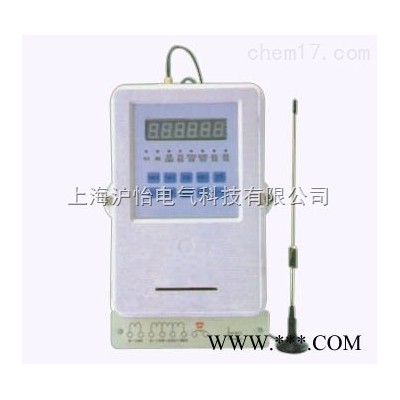

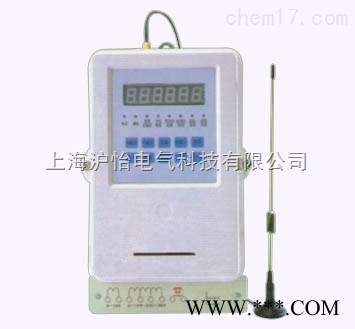

产品概述
短信电压监测统计仪是在传统电压监测统计仪的基础上，利用当今GSM通信领域的短消息技术，在国内*实现了对电压的远程无线监测与传输。该仪器是以单片机及GSM短消息技术为核心，集监测、记录、通信于一体的智能化仪器，产品采用了大规模集成电路技术，高精度A/D变换技术，单片机控制技术和抗干扰技术，具有可靠性高，测量精度高，功能齐全，人机界面友好，安装容易，操作简便等特点，在同类产品中具有*的性能价格比。为国内*。
该仪器可实现对不同电压等级的电压进行监测，并具有按日、月周期统计电压运行时间、超高*及超低*，系统自动计算相应的电压合格率，同时还可记录电压zui大值、zui小值及相应出现的时间，可按时间查询、显示各监测点的日电压曲线、打印出日报表和月报表等功能。
本监测统计仪既不需要人工抄录统计数据，也不需要用IC卡读取电压数据，而是直接利用短消息将电压监测数据定时传回供电部门。本仪器不同于传统的通过ＭＯＤＥＭ调制解调器将统计结果经入线传输的统计仪，无需线，即可将统计数据远程传输至你想达到的目的地，而且费用十分低廉。该仪器可使管理人员能够在办公室内，通过计算机很方便的直接读取几十公里、几百公里，甚至几千公里远地方的电压监测仪所统计出的数据，并可汇总打印出来。
系统组成及网络结构图
该系统由短信电压监测统计仪器、GSM网络、短信控制机、计算机及电压监测统计管理软件五部分组成，各部分功能如下：
◆
是系统的前端采集设备，具体负责电压数据的的采集、显示、统计、监测、存储以及无线传输。它可以监测不同类型类型电压等级的电压（100V、220V、380V）。同时，它还可以接受管理中心的控制命令，执行相应的控制操作指令。
◆GSM网络
GSM网络主要为电压监测统计仪向管理中心传输数据提供网络平台支持。该部分由移动通讯维护，无需用户关心。
◆短信控制机
短信控制机为系统后端控制设备，具体负责与分散各地的电压监测仪进行通信联络，接收各电压监测仪发送来的数据以及向各电压监测仪传送控制指令。
◆计算机及软件
该部分为系统的后端处理中心，由计算机和管理软件组成。具体负责对各监测点电压的统计分析、查询、存储、图形显示、打印等功能。
监测仪主要功能
◆实时采样监测。监测仪对被监测的电压采用有效值采样，其采样周期每秒一次，并作预处理存储。一分钟作为一个统计单元，取一分钟内的电压预处理值的平均值，作为代表被监测系统即时的实际运行电压。
◆按键显示各路电压瞬时值，当日、当月、上日、上月的电压zui大（小）值及zui大（小）值出现的时刻，平均值、合格率、超上限率、超下限率及相应时间和统计时间及时钟。
◆按键可读出前31日任意一日的当日电压统计值，任意一日的任意一正点时刻的电压平均值。
◆能够分时段设定电压上、下限值，分时考核电压质量。
◆自动记录被监测电压的zui近18次停送电时刻。
◆具有瞬时值超限可控报警功能和分钟电压值超限LED闪烁报警功能(超上、超下分别报警)。
◆自动日历系统，统计与自然月份吻合。
主要技术指标
◆监测仪在被监测额定电压Un±20%的范围内，其综合测量误差为5%。
◆以5位LED数码管显示电压值；以6位LED数码管显示时间量。
◆时钟误差≤±1S/24h。
◆具有Watchdog（看门狗）电路，一旦遇到干扰，3秒内将自动复位。
◆工作环境温度：－10摄氏度－+40摄氏度。
◆相对温度：40摄氏度时20％－90％。
◆置高能锂电池，断电数据保存十年以上。
