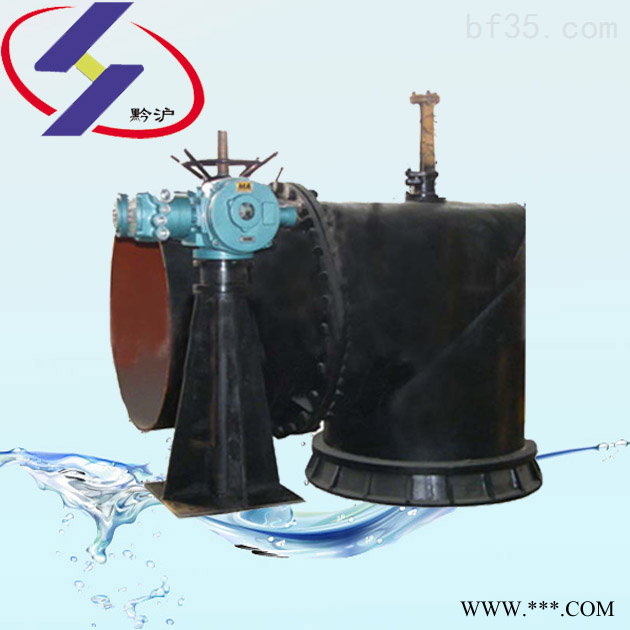

PZ 型配水闸阀是直角式闸阀，用小型电动机作为动力源替代人工操作 , 可承受 0.1Mpa 的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于 80 ℃。
一、概述
1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。
2、型号意义：
如：PZ（II）-800
PZ（II）- 配水闸阀
800-公称直径
3、本系列产品所执行的标准是：企业标准Q/BBC-007-91《配水闸阀》。
二、结构说明
1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ（II）型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为 5米 、 4.5米 、 4米 、 3.5米 四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。
三、安装
1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。
2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。
3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，固定支撑槽钢。
4、操纵台就位后，按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。
