多功能表SD96-EG3

一、【多功能表SD96-EG3】是东启电力有限公司的产品

宁波东启电力有限公司工作理念↓
质量稳定〓实行全过程质量监控，细致入微，*检测！
价格合理〓高效内部成本控制，减少了开支，让利于客户！
【*看望出席*十二届四次会议民建、*界委员并参加联组讨论】

　　【*：我国基本经济制度必须坚持“两个毫不动摇”】在民建*委员联组会上，*说，实行公有制为主体、多种所有制经济共同发展的基本经济制度，是中国共产党确立的一项大政方针，必须毫不动摇巩固和发展公有制经济，毫不动摇鼓励、支持、引导非公有制经济发展。

　　【*重申：发展非公有制经济“三个没有变”】在民建*委员联组会上，*表示，非公有制经济在我国经济社会发展中的地位和作用没有变，我们鼓励、支持、引导非公有制经济发展的方针政策没有变，我们致力于为非公有制经济发展营造良好环境和提供更多机会的方针政策没有变。

　　【*：让民营企业真正从政策中增强获得感】在民建*委员联组会上，*向一位委员了解企业是否从政策中获益。*强调，各地各部门要细化量化政策措施，制定相关配套举措，使有关鼓励、支持、引导非公有制经济发展的政策落地落细落实，让民营企业真正从政策中增强获得感。

　　【*用“亲”“清”两字阐明新型关系】在民建*委员联组会上，*指出，对干部而言，“亲”就是坦荡真诚同民营企业接触交往，帮助解决实际困难；“清”就是清白纯洁，不搞权钱交易。对民营企业家来说，就是讲真话说实情建诤言，遵纪守法办企业、光明正大搞经营。

　　【*：非公有制经济在新常态下当有新作为、新发展】*在4日下午看望参加政协联组会议的民建*委员时强调，改革开放30多年，一些时候一些人看不到中国前景，没有树立对中国发展信心，总是失去机遇、晚了一步。一时一事上中国经济发展会有波动，但长远看浩荡东风。广大非公有制企业要准确把握大势，提振信心。*提到“一带一路”建设、京津冀协同发展、长江经济带发展等，他强调，这些方面都可以做大文章，在新常态下当有新作为新发展。

二、【多功能表SD96-EG3】参数

1、信号输入

标称输入：AC 0～450V，AC 0～5A

允许过量程：瞬时：2倍/5秒; 持续：1. 2倍

2、输入范围：AC 0～450V，AC 0～5A

3、显示范围：任意设定

4、精度： 0.5％

5、报警接口

AM1为上限报警，AM2为下限报警(可选)

6、绝缘强度：                     IEC 60255-5  2kVrms-1min

7、环境承受能力：           工作  IEC 60068-1和2     　0℃～+55℃

         储存  IEC 60068-1和2     -25℃～+70℃

     湿热  IEC 60068-1-3       　93%RH 40℃

8、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m

9、工作电源及功耗： AC ( 80～265)V或DC ( 100～275)V    3VA

三、【多功能表SD96-EG3】外形和安装方法

开孔尺寸：91*91mm,76*76mm,67*67mm,111*111mm,

面板尺寸：96*96mm,80*80mm,72*72mm,120*120mm

2.安装方法：

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.取出多功能仪表，松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

3．端子接线：

      请按仪表外壳接线图正确接线！

1）.辅助电源：多功能仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

2）.输入信号：多功能仪表采用了每个测量通道单独采集的计算方式，保证了使用时**、对称。其具有多种接线方式，适用于不同的负载形式。

注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。

四、【多功能表SD96-EG3】接线图：

见实物

使用要求：所有的仪表在*次使用的时候，请检查仪表的参数和所在配电系统中需要的参数的*性。例如，对于AC380V、200A/5A的线路中需要配置AC400V、200A/5A的多功能仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中，只需要将仪表的CT变比“T.I”修改为80就可以了。在一般情况下，仪表后面的标签中都表注了仪表的类型参数和出厂设置参数。

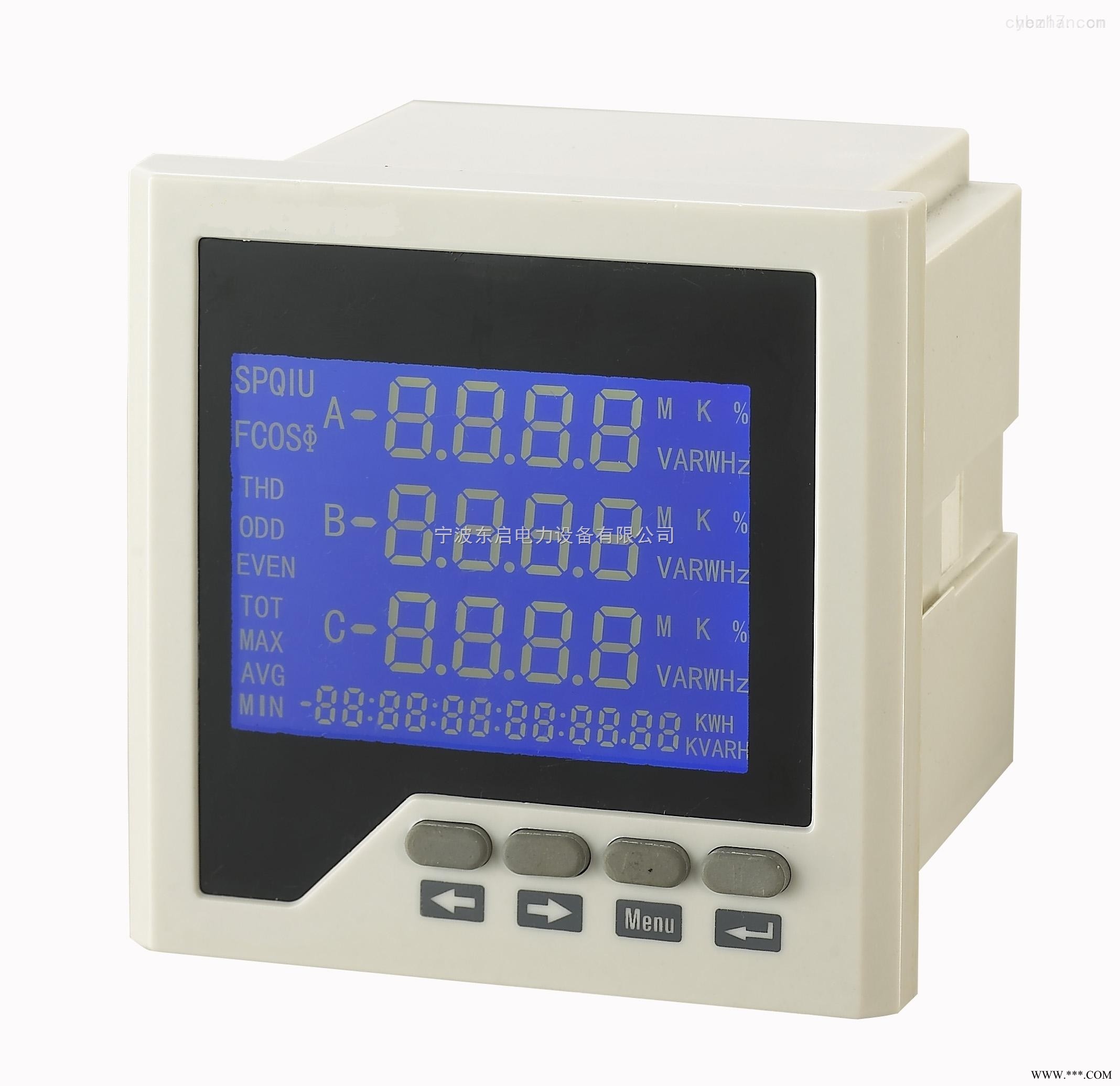

五、【多功能表SD96-EG3】图片
