一、友达15寸高清工业液晶屏G150XTN06.0应用详情
制造商 友达
型号 G150XTN06.0
类型 a-Si TFT-LCD , 液晶模组
应用产品 工业
对角尺寸 15.0"
存储温度 -30 ~ 85 °C
工作温度 -30 ~ 85 °C
RoHS RoHS Compliance
抗振性能 1.5G (14.7 m/s²)
二、友达15寸高清工业液晶屏G150XTN06.0结构详情
解析度 1024(RGB)×768, XGA
点间距(mm) 0.099×0.297 (H×V)
像素排列 RGB垂直条状
像素间距(mm) 0.297×0.297 (H×V) [85PPI]
显示区域(mm) 304.128(H) × 228.096(V)
开口区域(mm) 307.4(H) × 231.3(V)
外观尺寸(mm) 326.5(H) × 253.5(V)
外观厚度(mm) 12.0±0.5
物理形状 平面矩形
宽高比 4:3 (H:V)
风景肖像 风景模式
重量 1.00Kgs (Max.)
表面处理 雾面，Hard coating (3H)
三、友达15寸高清工业液晶屏G150XTN06.0光学详情
显示亮度 450 cd/m² (Typ.)
对比度 800:1 (Typ.) (透射)
可视角度 80/80/70/80 (Typ.)(CR≥10)
显示模式 TN，常白显示，透射式
响应时间(ms) 5.7/2.3 (Typ.)(Tr/Td)
白色坐标 X:0.311; Y:0.322
支持颜色 262K/16.2M (6-bit / 6-bit + FRC)
色温 6658K
亮度均匀性 1.25/1.33 (Typ./Max.)(9 points)
NTSC比值 64%
sRGB覆盖率 85%
Adobe RGB覆盖率 66%
DCI-P3覆盖率 66%
Rec.2020覆盖率 47%
四、友达15寸高清工业液晶屏G150XTN06.0信号详情
电压供应 3.3V (Typ.)
电流供应 450/750mA (Typ./Max.)
功率消耗 1.49/2.48W (Typ./Max.)
信号类型 LVDS (1 ch, 6/8-bit)
类型 端子
五、友达15寸高清工业液晶屏G150XTN06.0光源详情
光源类型 WLED
光源寿命 70K (Min.) 小时
是否可换 Replaceable
光源位置 侧入式光源（底部）
电压供应 12.0±1.2V
电流供应 0.75A (Typ.)
功率消耗 9.0W (Typ.)
类型 端子
光源驱动 含LED驱动器

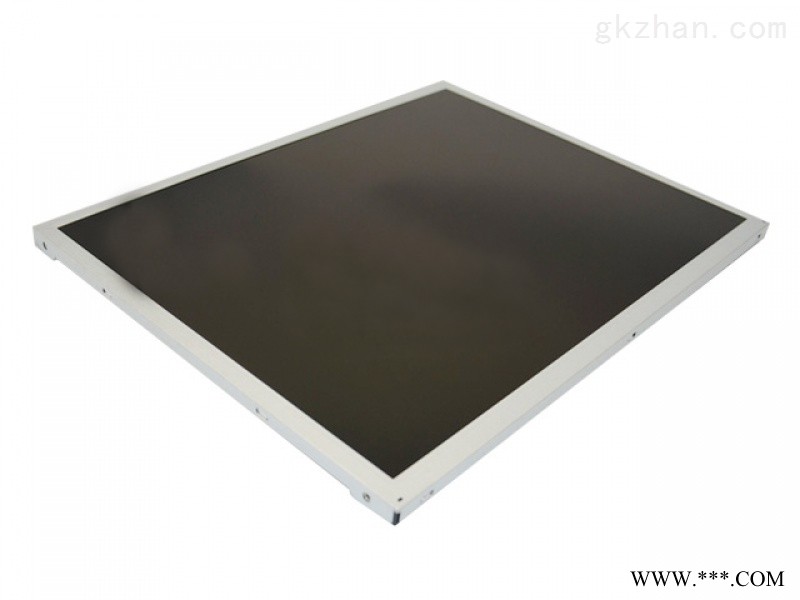

友达 (AUO) 推出的G150XTN06.0是深圳广开销售的一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。
G150XTN06.0典型特征为: 宽温，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。此型号推荐使用于工业。
