LED软模组P4柔性LED显示屏2

led柔性显示屏组成单元-led软模组单元板，之所有具备一定幅度的折弯特性，这跟产品所使用的pcb线路板生产原材料有主要的关系。常规的led显示屏单元板使用的就是普通的pcb线路板，一般也称为刚性线路板。直观的感觉就是一块硬板，没有大幅度可折弯的特性。

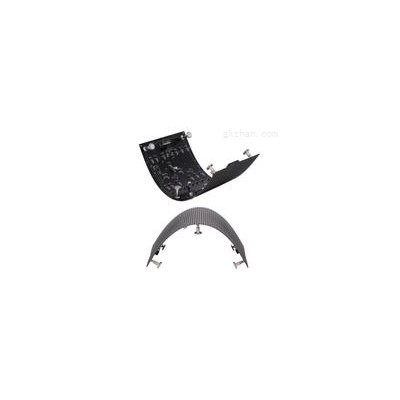

LED软模组——LED软模组P4

常规led显示屏所用到的pcb线路板厚度一般为1mm、1.2mm、1.6mm、2.0mm等，大部分情况下，PCB厚度越厚，led屏产品的稳定性会更可靠，由是是硬板一块的特性，正常情况很少会用到弧度造型设计的led显示应用解决方案里面去。

迈普光彩led软模组主要是应用在圆柱造型、波浪造型、飘带造型等带有一定弧度弯折的led显示应用方案中，因此产品的可弯曲弧度就是很重要的一个特性了。今天就不详细介绍led软模组产品了，主要给大家分享一下软模组所用到的这款PCB板材-FPC柔性线路板的一些知识。

FPC柔性电路板简介

FPC柔性线路板也是led软模组能实现折弯弯曲特性最主要的因素。了解了FPC材料的特性，对于软模组产品的了解也会加深不少。柔性电路板（Flexible Printed Circuit 简称FPC）是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点。

FPC柔性电路板应用领域

，着重柔性电路板轻的重量与薄的厚度.可以有效节省产品体积，轻易的连接电池，话筒，与按键而成一体。电脑与液晶荧幕，利用柔性电路板的一体线路配置，以及薄的厚度.将数位讯号转成画面，透过液晶荧幕呈现。

CD随身听，着重柔性电路板的三度空间组装特性与薄的厚度. 将庞大的CD化成随身携带的良伴；磁碟机，无论硬碟或软碟，都十分依赖FPC的高柔软度以及0.1mm的超薄厚度，完成快速的读取资料. 不管是PC或NOTEBOOK.

用途，硬盘驱动器(HDD,hard disk drive)的悬置电路(Su印ensi。n cireuit)和xe封装板等的构成要素。无线充电线圈阵列，将电磁集中在一定区域，降低空间传递消耗，从而提高电能转换效率。当然现在也应用到led显示屏应用产品里面了。
