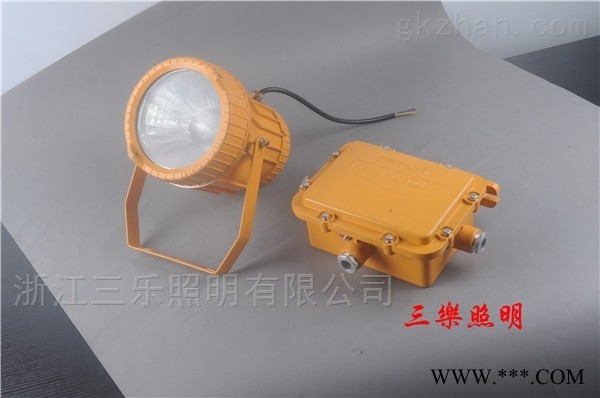

DGS70/127B(A)矿用隔爆型LED照明投光灯
一、矿用投光灯适用范围
巷道灯适用于易燃易爆场所安全工作，用于各种室内、外工作场所。中国煤炭行业、中石油、中石化、中海油、电力量、冶金、铁路、钢铁、船舶、化工、政府部门及大型企业固定照明的使用需要。
二、矿用投光灯性能特点隔爆型防爆型式，能在煤矿易燃易爆场所安全工作。2.采用高强度气体放电灯作光源，光效高、寿命长，平均使用寿命可达10000小时。
3.外壳采用特殊轻质合金材料，强度高，抗冲击性能好。
4.优良的结构设计和新的表面处理工艺,防水、防尘，确 保灯具在各种恶劣环境中可靠工作。
5.重量轻，体积小，安装简单方便，可采用座式、壁挂式、吊顶式等多种安装方式。
三、矿用投光灯技术参数
防爆标志 | ExdI |
额定电压 | 127VAC |
外壳防护 | IP65 |
绝缘等级 | 1 |
防腐等级 | WF2 |
进线口螺纹 | G3/4 |
引入电缆 | Ф8.5-Ф14mm |
距高比 | 2.2 |
外形尺寸 | Ф190×300mm(灯具） |
310×240×89mm（镇流器箱） | |
总重量 | 4.3Kg(灯具） 4.15Kg（镇流器箱） |
光源 | MH气体放电灯 |
额定功率(W) | 70 |
光通量（Lm） | 5500 |
平均使用寿命（h） | 10000 |
四、矿用投光灯注意事项
1.巷道灯安装及维护灯具时，必须先断开电源。
2.使用时，灯具表面有一定的温升，属正常现象;透明件中心温度较高，不得用手直接触摸。
五、矿用投光灯使用方法
1.根据工作现场的实际需要确定灯具及镇流器箱的安装位置和方式，再根据镇流器箱到127V电源接点的距离准备相应长度的 8~ 14mm三芯电缆线。
2.打开镇流器箱端盖，旋松镇流器箱电缆引入口的压紧螺母，将灯具电缆线、电源电缆线分别穿过压紧螺母引入到镇流器箱内部接线端子处，按箱内标识接好电缆，再旋紧电缆压紧螺母，盖上镇流器箱盖。
3.将镇流器箱输入电缆线的另一端按防爆要求接通127V电源即可照明。
4.旋松灯头支架底部的螺钉,可将灯头支架左右360旋转调节照明方位;松开灯头支架侧面的螺钉，可上下调节灯头选择照明角度，再将螺钉拧紧固定。
5.更换灯泡时，用合适的螺丝刀或其它工具插入前盖侧面两个凸起部位的孔内旋下前盖，再旋下坏灯泡，将新灯泡旋在灯座上，再用上述办法将前盖旋紧.
六、矿用投光灯*
巷道灯本产品严格按照ISO9001：2008质量管理体系标准进行质量控制，确保产品质量高于国家标准，*达到设计要求，产品实行7年保用（光源保用一年），自购买之日起7年内，产品正常使用下出现任何故障由本公司负责免费维护。
DGS70/127B(A)矿用隔爆型LED照明投光灯
注意
① 使用时，灯具表面有一定的温升，属正常现象；透明件中心温度较高，不得触摸。
② 安装灯具时，应将灯具就近安全接地。
