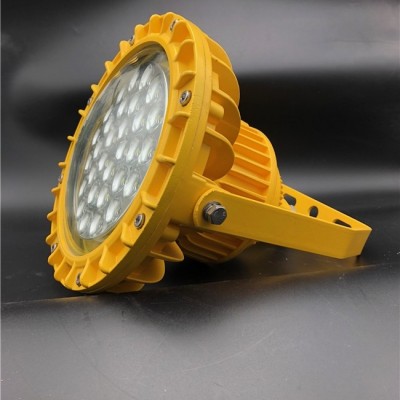

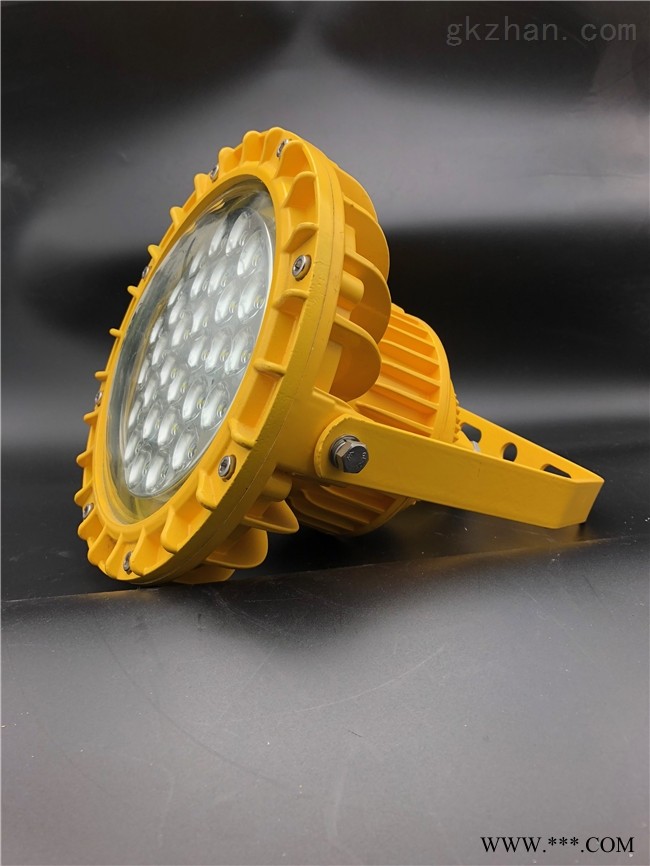

设计防爆灯LED吊杆式泛光灯40w
在进行隔爆灯具的结构设计时,制造者往往重点放在隔爆外壳的外形和强度设计上,却往往忽略了与外壳构成整体的紧固件、引入装置、透明件、悬挂装置、标志等其它器件的设计。下面,根据GB3838.2-2000《爆炸性气体环境用电气设备第1部分:隔爆型“d”》的要求,在结构设计方面来分析需要注意的一些问题:
引入方式
电缆和导线的引入可以按下述二种方法进行连接:
a)间接引入,用接线盒或插接装置连接的方式;
b)直接引入,将电缆和导线直接接入主外壳的连接方式。值得注意的是,密封圈老化或压不紧的情况下可以直接产生燃烧或传爆。
因此,在正常工作时产生危险火花、电弧或危险温度且外壳容积大于2000cm3或GB3836.1《爆炸性气体环境用电气设备第1部分:通用要求》第4条划为ⅡC级的防爆灯具,不适合采用弹性密封圈压紧式直接引入方式。尽管GB3836.2没有对此说明,GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》对此作出了规定。通过引入装置引入到灯具的电缆,从安装到使用整个过程中,如果有可能受到拉力,引入装置的压紧螺母上或靠近引入装置的灯具内部增加电缆防拔脱压板,阻止力传递到接线端子上和防止电缆可能产生的移动,防止电气连接的接触不良或失效。灯具在设计时可能需要提供一个以上引入装置,方便用户不同的安装要求。出厂时,应将全部的引入装置都安装好封堵件,封堵件的结构必须适合防爆型式。或者,仅安装一个引入装置,将其余(引入装置拆除后的)孔用适合防爆型式的闷头代替。这样,不会因多余的引入装置忘记封堵而造成隔爆外壳的失效。
灯具特点:
具有宽电压兼容特性,容差20%电压波动;
驱动电源采用防水封胶设计,确保元件不受腐蚀,功率因数>0.95,使用效率90%以上。
整灯采用IIC级防爆结构,及IP66防护等级,具备优异的防爆防护性能,采用高硼硅钢化玻璃,可耐受高能量的冲击;
全部外露紧固件及其附件均采用高防腐性能的不锈钢材料制成,采用一体式应急腔,无需另配应急箱,
方便方装与维修;
采用顶腔开盖的链接方式,方便用户接线与维修;多种安装方式可供用户选择。
采用恒流驱动,具有短路、过压保护功能;LED防爆泛光灯20W还可订做成LED防爆应急照明灯,
具有正常照明和应急照明两种工作方式,
停电自动转换电池供电,应急时间可达150分钟。防爆灯LED吊杆式泛光灯40w
