FGNC10-35/50Z**** FGNC10-70/120Z **** FGNC10-150/240Z **** FGNC10-300Z FGNC10-35/50ZD **** FGNC10-70/120ZD**** FGNC10-150/240ZD **** FGNC10-300ZD
FGNC10-120/150X****FGNC10-50/95X****FGNC10-185/240X****FGNC10-50/95XD****FGNC10-120/150XD****FGNC20-240XD
为什么选择我们公司的产品？
1.本公司生产的产品全部通过出厂检测，质量有保证。
2.本公司生产的产品全部质保时间2年。
3.本公司是大厂，*可以订做产品，您只需提供参数，我们将会出图纸，为你省去很多烦恼。
4.货期有保证。

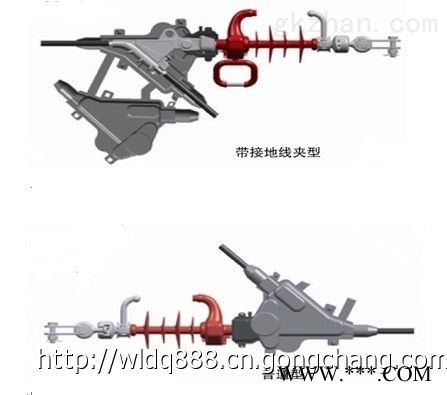

FGNC10 -X（D）防雷耐张绝缘子串 （楔形剥皮）
1. 本产品适用于交流电力系统额定电压 10kV，可作为耐张段紧线、线路检修挂接地及防止雷击断线的用途，本产品安装使用时无需另行接地。
2. 耐张线夹串一端 U 型挂环螺接在电杆横担上，紧线葫芦一端钩在楔形线夹环孔上，另一端与紧线器连接，紧线器夹持绝缘导线适合位置，可拉动紧线葫芦扛杆。（见图一）
一、用途
FGNC-X型系列防雷绝缘子耐张线夹串适用于架空配电线路中，将架空绝缘导线或裸导线固定在耐张杆或转角杆的绝缘子上，从而讲架空导线固定和拉紧；并将架空绝缘导线或裸导线连接在耐张杆或转角杆的金具上，从而将架空导线拉紧和耐张绝缘；设置有防雷引弧装置，起到放雷作用。
三、型号规格及性能参数：
序号 | 型号规格10kV | 额定电压（KV） | 额定机械拉伸负荷（KN） | 工频电弧电流（有效值）kV | zui小电弧距离(mm) | zui小公称爬电距离（mm） | 雷电全波冲级耐受电压（峰值）不小于（kV） | 工频1min湿耐受电压（有效值）不小于（kV） | 备注 |
1 | FGNC10-240Z | 12 | 70 | 16.5 | 190 | 490 | 115 | 45 | 普通型 |
2 | FGNC10-240ZD | 12 | 70 | 16.5 | 190 | 490 | 115 | 45 | 带接地 |
3 | FGNC20-240Z | 24 | 70 | 16.5 | 380 | 980 | 175 | 72 | 普通型 |
4 | FGNC20-240ZD | 24 | 70 | 16.5 | 380 | 980 | 175 | 72 | 带接地 |
序号 | 10kV型号规格 | 10kV绝缘导线截面mm2 | 20kV型号规格 | 20kV绝缘导线截面mm2 | 线夹握着力（kN） | 线夹破坏负荷（kN） | 备注 |
1 | FGNC10-35/50Z | 35/50 | FGNC10-35/50Z | 35/50 | 3.74/7.37 | 15.07 | 普通型 |
2 | FGNC10-70/120Z | 70/120 | FGNC10-70/120Z | 70/120 | 16.95 | ||
3 | FGNC10-150/240Z | 150/240 | FGNC10-150/240Z | 150/240 | 21.06 | 39.82 | |
4 | FGNC10-300Z | 300 | FGNC10-300Z | 300 | 27.87 | ||
5 | FGNC10-35/50ZD | 35/50 | FGNC10-35/50ZD | 35/50 | 3.74/7.37 | 15.07 | 带接地 |
6 | FGNC10-70/120ZD | 70/120 | FGNC10-70/120ZD | 70/120 | 16.95 | ||
7 | FGNC10-150/240ZD | 150/240 | FGNC10-150/240ZD | 150/240 | 21.06 | 39.82 | |
8 | FGNC10-300ZD | 300 | FGNC10-300ZD | 300 | 27.87 |
注意：当可调引弧棒多次经雷击烧蚀变短时，可以松开压块螺栓，移出可调引弧棒，再拧紧压块螺栓，使可调引弧棒和固定引弧棒之间一直保持在原始的间隙距离，保证防雷功能不变。
