产品特性
良好的热传导率: 3.0W/mK优异的热传导效能与一般工程塑料相匹配.相较于一般铝制散热机构重量减轻50%.在注塑模具下易于成形.优于一般铝压铸件的产能.在外观机构设计上提供更灵活的弹性及空间.耐燃等级达UL94 V-0.产品应用

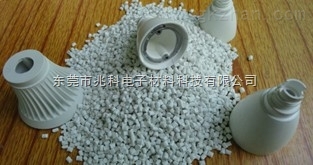

TCP™100-30-06A可以使用于降低发热的机构中,如 LED液晶显示屏背光管,LED电视,LED 灯具如:MR16.它也可以替代一般的铝制散热片.
| TCPTM100-30-06A 特性表 | |||
| 項目 | 測試方法 | 單位 | 标准數據 |
| 物理性質 | |||
| 材質 | ***** | ***** | 尼龍 |
| 顏色 | 目視 | 白色 | |
| 熔融指數 | ISO 1133 | g/10min | 4 |
| 比重 | ISO 1183 | g/cm3 | 1.7 |
| 收縮率 | ISO 294 | % | 0.1 |
| 機械性能 | |||
| 拉伸強度 | ISO 527 | MPa | 45 |
| 彎曲強度 | ISO 178 | MPa | 60 |
| 彎曲模量 | ISO 178 | MPa | 12800 |
| 簡支梁決口衝擊 | ISO 180 | kJ/m2 | 3.5～4.5 |
| 電氣性能 | |||
| 擊穿電壓(厚度1mmT以上) | ASTM D149 | VAC | >10000 |
| 介電常數,1MHz | ASTM D150 | ***** | 4.5 |
| 體積電阻率 | ASTM D257 | Ohm-meter | 8.0 X 1012 |
| 熱性能 | |||
| 熱變形溫度 | ASTM D648 | ℃ | 150 |
| 導熱率(水平傳導) | ASTM E1461 | W/m-K | 10.0 |
| 導熱率(垂直傳導) | ASTM E1461 | W/m-K | 3.0 |
| 耐燃等級 | Min. thick. 1.0mm | Class | V-0 |
a. Pre-Drying : 4 hrs. @ 80℃ by Hopper Dryer
b. Recommendable Process Temperature at molding machine
- Nozzie : 280℃
- Front : 270℃
- Middle : 260℃
- Rear : 250℃
c. Cycle time : 30sec
15083844965
