| 产品特性 : | LED | 是否进口 : | 否 |
| 产地 : | 广东 | 加工定制 : | 是 |
| 品牌 : | 天地同辉 | 光源功率 : | 200 |
| 电压 : | 220 | 订货号 : | 1 |
| 货号 : | 1 | 型号 : | TDH-GK0753 |
| 防护等级 : | IP54 | 主要适用范围 : | 室内场馆 |
| 是否跨境货源 : | 否 |
室内球馆---篮羽混合灯光方案
设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。
本方案所用灯具适用：室内篮球场、羽毛球馆、网球馆。
建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。
本方案相关球场参考数据：
整体场馆尺寸：长：32米宽：20米 高：8米，灯安装高度7.5米
篮球场比赛场地：长：28米宽：15米（标准尺寸）
羽毛球场比赛场地：长：13.4米；宽：6.1米
布置为：一个篮球场混合4片羽毛球场
球馆灯具布置图
提示：以下方案仅提供参考，符合常规球馆照明，各位业主对照明要求不一样，可提供场地图纸我司按照要求设计，具体可联系我司详谈！
方案一：羽毛球场呈田字形分布
3D效果图：
平面布置图：
等照度图：

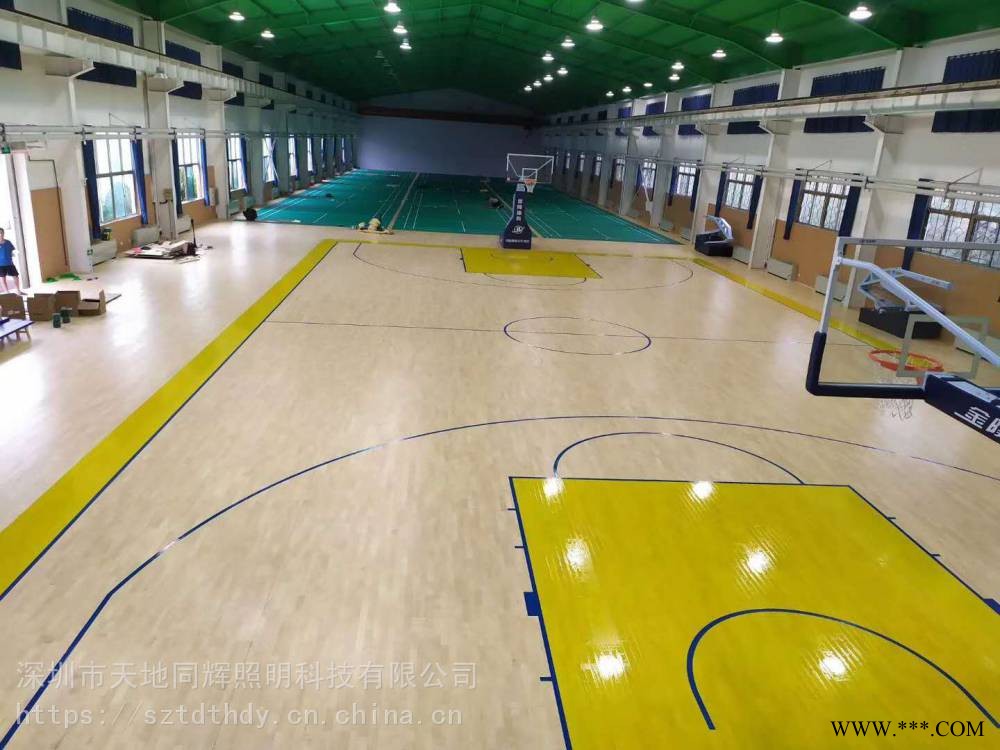

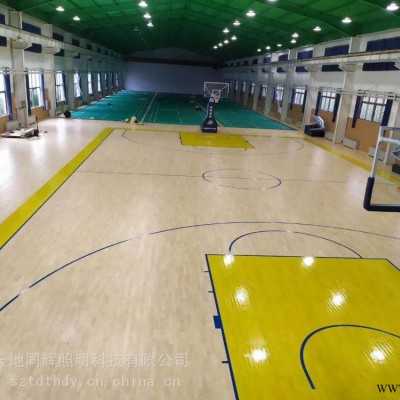

示范案例图：
方案二：羽毛球场一字排开
3D效果图：
平面布置图：
伪色图：
示范案例图：
LED灯具与传统金卤灯的对比具有的优点：
1、 使用寿命长，目前市场上的金卤灯是质保期主要在一年左右，而LED的质保期在两年以上
2、自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一
3、 维护成本低：LED灯具可做到3年免维护，而金卤灯因为其自身的原因基本上必须达到一年更换一次光源2年更换一次整流器，灯具维护成本以及人工成本大大提高。
推荐使用LED灯具：
案例图：
效益附表对比：
200wLED灯亮度要比400w金卤灯高
200WLED灯与400W金卤灯性能参数对比
产 品 | 200wLED灯 | 400W金卤灯 |
功 率 | 200W | 400W |
自损功率 | 0W | 35W |
总 功 率 | 200W | 435W |
每小时耗电 | 0.2度 | 0.435度 |
工作电流 | 0.9A | 1.97A |
启动性能 | 即开即亮 | 5分钟后才完全启动 |
噪 音 | 无 | 有，后期很大 |
光衰 | 维持5%以内 | 使用一年达到30% |
寿 命 | 长50000小时 | 6000-10000小时 |
显色指数 | ﹥80% | <60% |
功率因数 | ﹥0.96 | <0.8 |
节能效益计算：
1、节省电费比较
按每天用电5小时，1年365天计算，每度电为1.0元，以24盏灯为例：
200WLED投光灯：0.2度/支×5小时×365天×1.0元×24套=8760元；
400W金卤灯：0.435度/支×5小时×365天×1.0×24套=19053元;
以上计算得出：24盏200wLED投光灯1年节电费用：
200wLED投光灯比400W金卤灯每年节约19053元-8760元=10293元
