高压隔离开关的结构：
常用的高压隔离开关有G N 19 - 10 ，G N 19 - 10 C
相对应类似的老产品有G N 6 - 10 ，G N 8 - 10

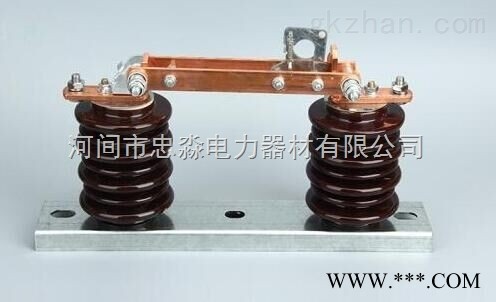

现以G N 19 - 10 为例
主要包括下述部分：
1.导电部分
由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉与母线相连接；另一端较短，合闸时它与动刀片（动触头）相接触。两条铜板组成接触条，又称为动触头，可绕轴转动一定角度，合闸时它夹持住静触头。两条铜板之间有夹紧弹簧用以调节动静触头间接触压力，同时两条铜板，在流过相同方向的电流时，它们之间产生相互吸引的电动势，这就增大了接触压力，提高了运行可靠性。在接触条两端安装有镀锌钢片叫磁锁，它保证在流过短路故障电流时，磁锁磁化后产生的相互吸引的力量，加强触头的接触压力，从而提高了隔离开关的动，热稳定性。
2.绝缘部分
动静触头分别固定在两套支持瓷瓶上。对型号中带C的，动触头固定在套管瓷瓶上。为了使动触头与金属的，接地的传动部分绝缘，采用了瓷质绝缘的拉杆绝缘子。
3.传动部分
有主轴，拐臂，拉杆绝缘子等。
4.底座部分
由钢架组成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分合状态很直观。
高压隔离开关的作用
高压隔离开关保证了高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。还可将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。高压隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。
高压隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用高压隔离开关将运行中的电路从一条母线切换到另一条母线上。
型号及技术数据
隔离开关的型号如G N 19 - 10 C / 400 ，由六部分组成。
从左至右：
*位，是代表该设备的名称，G代表隔离开关。
第二位，是代表该设备的使用环境，W代表户外，N代表户内。
第三位，是设计序号，有6，8，19等。
第四位，横杠后的为第四位，代表工作电压等级，以KV为单位，工作电压等级用数字表示。
第五位，表示其他特征，G改进型，T统一设计，D带接地刀闸，K快分式，C瓷套管出线。
第六位，是额定电流，以A为单位.例如，G N 19 - 10 C / 400 表示：隔离开关，户内式，设计序号为19，工作电压为10 KV，瓷套管出线，额定电流400 A,G W 9 - 10 / 600 代表：隔离开关，户外型，设计序号为9，工作电压为10 KV，额定电流为600 A.这种开关常装在供电部门与用电单位的分界杆上，称为*断路隔离开关，它是由三个单极开关组成的。隔离开关在单线系统图中的图形符号有旧的和新的两种。
高压隔离开关的技术性能
隔离开关没有灭弧装置，不能带负荷进行操作。 对于10KV的隔离开关，在正常情况下，它允许的操作范围是：
1. 分，合电压互感器和避雷器。
2. 分，合母线的充电电流。
3. 分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。五六十年代的老变压器，空载电流表大，因此那时规定：户外型隔离开关只能分合560KVA及以下的变压器的空载电流，户内型隔离开关由于相间距离小，只能分合320KVA及以下的变压器空载电流。后来的S7系列及现在的S9系列的变压器空载电流比老式的变压器有明显的下降，但没有新的规程对隔离开关操作变压器空载容量提出明确的限定范围，因此可按不超过2A来考虑；至于5A的电容电流的具体所指是这样的：户外型隔离开关可分，合长度不超过10KM的架空线路的空载电流。对于空载的电缆线路，其电容电流远大于同长度的架空线路，且受电缆的芯数，截面等影响，所以难于用一个长度来限定。
高压隔离开关的用途
高压隔离开关分室外型和室内型，室外型包括单极开关及三极隔离开关，常用作把供电线路与用户分开的*断路隔离开关；室内型往往与高压断路器串联连接，配套使用，以保证停电的可靠性。此外，在高压成套配电装置中，隔离开关常用作电压互感器，避雷器，配电所用变压器及计量柜的高压控制电器。
高压隔离开关的安装
户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。 隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。 隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。
高压隔离开关的操作与运行
隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中相；分闸时，顺序与此相反。必须强调，不管合闸还是分闸的操作，都应在不带负荷或负荷在隔离开关允许的操作范围之内时才能进行。为此，操作隔离开关之前，必须先检查与之串联的断路器，应确实处于断开位置。如隔离开关带的负荷是规定容量范围内的变压器，则必须先停掉变压器的全部低压负荷，令其空载之后再拉开该隔离开关；送电时，先检查变压器低压侧主开关确在断开位置，方可合隔离开关。如果发生了带负荷分或合隔离开关的误操作，则应冷静地避免可能发生地另一种反方向的误操作。就是：已发现带负荷误合闸后，不得再立即拉开；当发现带负荷分闸时，若已拉开，不得再合（若拉开一点，发觉有火花产生时，可立即合上）。对运行中的隔离开关应进行巡视。在有人值班的配电所中应每班一次；在无人值班的配电所中，每周至少一次。日常巡视的内容，主要是观察有关的电流表，其运行电流应在正常范围内；其次根据隔离开关的结构，检查其导电部分接触良好，无过热变色，绝缘部分应完好，以及无闪络放电痕迹；再就是传动部分应无异常（无扭曲变形，销轴脱落等）。
高压隔离开关的检修
隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击；三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。隔离开关处于断开位置时，触头间拉开的角度或拉开距离不符合规定时，应通过拉杆绝缘子来调整。
