点胶纸、绝缘纸介电常数测试

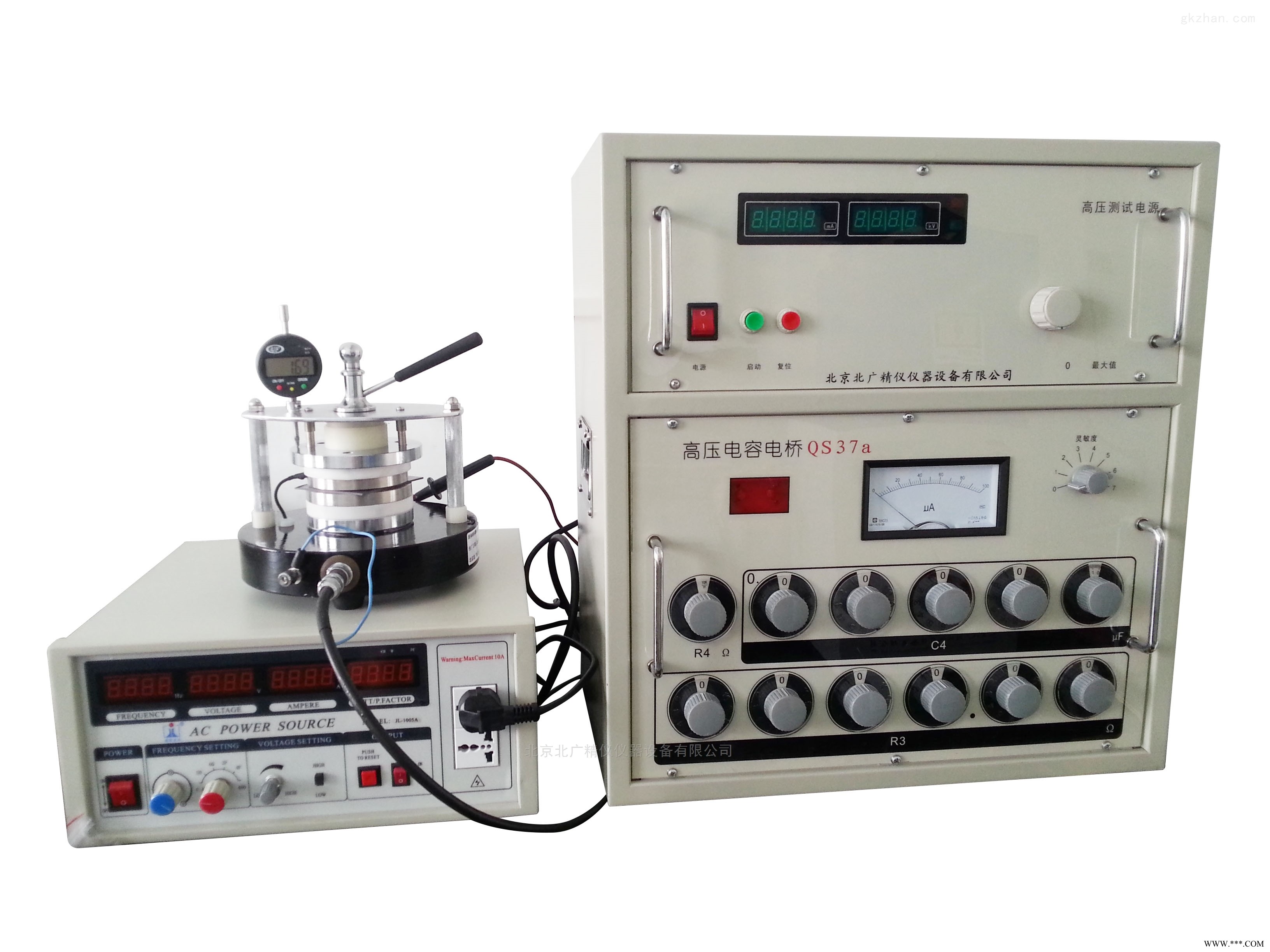

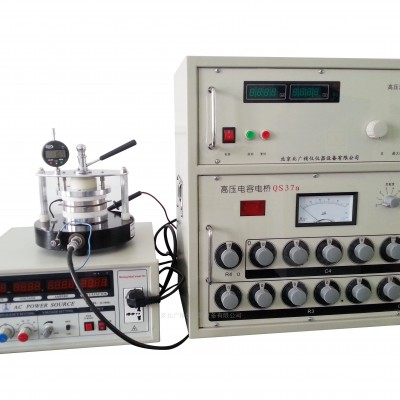

点胶纸、绝缘纸介电常数测试高压电桥

概述：西林电桥,主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。其采用了西林电桥的经典线路。主要可以测量电容器，互感器，变压器，各种电工油及各种固体绝缘材料在工频高压下的介质损耗( tgd)和电容量( Cx)以，其测量线路采用“正接法”即测量对地绝缘的试品。电桥由桥体、指另仪、电位跟踪器组成，本电桥特别适应测量各类绝缘油和绝缘材料的介损（tgd）及介电常数（ε）。

点胶纸、绝缘纸介电常数测试技术指标：

2.1  测量范围及误差本电桥的环境温度为20±5℃，相对湿度为30％－80％条件下，应满足下列表中的技术指示要求。
在Cn＝100pF    R4＝3183.2（W）（即10K/π）时

.

在Cn＝100pF      R4＝318.3（W）（即1K/π）时

2.2 电容量及介损显示精度：
　 电容量： ±0.5%
　 介  损： ±1.5％tgdx±1×10-4

标准电容器（SF6）

概述：在每个高压实验室和试验中，压缩气体标准电容器是一种必要的仪器。在这些场合中，它有许多重要的作用。在电桥电路中压缩气体电容器被用来测量电容器、电缆、套管、绝缘子、变压器绕组及绝缘材料的电容和介质损耗角正切值（tgδ）。而且，还可以用作高压测量电容分压装置的高压电容。在某些条件下，还可以在局部放电测量中作高压耦合电容器、

特点：

电容极稳定。

气压和温度的变化对电容的影响可以忽略。

介质损耗极小

结构简介：

外壳由绝缘套筒及钢板制成的底和盖组成，底和盖用螺栓及环紧固在绝缘套筒的两端。在电容器的上下两端有防晕罩。电容器外壳内装有同轴高度抛光的圆柱形高低压电极。电容器设有压力表及气阀，供观察内部压力及充放气使用

技术参数：

电容器内充SF6气体。在20℃时，压力为0.4±0.1Mpa

固体绝缘材料测试电极

本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电系数（ε）与介质损耗角正切值（tgδ）的测试本电极主要用于频率在工频50Hz下测量试品的相对介电系数（ε）和介质损耗角正切值（tgδ

本电极的设计主要是参照国标GB1409。
本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场

主要技术指标

环境温度：20±5℃
相对湿度：65±5%
高低压电极之间距离：0~5mm可调
百分表示值误差：0.01mm(一粒1.5V氧化银电池供电)
测量极直径：70±0.1mm
空极tgδ：≤5×10-5
空极电容量：40±1pF
测试电压：2000V
实验频率：50/100Hz
体积：Ф210mm H180mm

重量：6kg

高压电源技术指标

一、简介

高压电源采用先进的数字电路技术，测试电压、漏电流均为数字显示，可以直观、准确、快速、

安全的输出高压。

技术规格

1.输出电压(交流）0～10kV（±3%±3个字.a型为0～5KV）
2.漏电流(交流）MAX  20mA（±3%±3个字,可调）
3.变压器容量：1000VA
4.输出波形：100Hz正弦波
5.工作电压：AC220V±10%
6.使用环境：
环境温度：0～40℃
相对湿度：（20～90）%消
7.耗功率：大75VA
8.外形尺寸：320mm（宽）×170mm（高）×245mm（深）
9.重量：10Kg

电桥测量灵敏度

    电桥在使用过程中，灵敏度直接影响电桥平稳衡的分辨程度，为保证测量准确度，希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压，标准电容量成正比。

    在下面的计算公式中，用户可根据实际情况估算出电桥灵敏度水平，在这个水平上的电容与介质损耗因数的微小变化都能够反应出来。

     ΔC/C或Δtgδ=Ig/UωCn(1+Rg/R4+Cn/Cx)

式中: U 为测量电压                              伏特  (V)

      ω为角频率2πf=314(50Hz)

     Cn标准电容器容量                          法拉(F)

     Ig通用指零仪的电流5×10-10                  安培(A)

     Rg平衡指零仪内阻约1500                    欧姆(Ω)

     R4桥臂R4阻值3183                         欧姆(Ω)

     Cx被测试品电容值                           法拉(pF)

2-3工作电压说明

在使用中，本电桥顶A，B对V点的电压不超过11V，R3桥臂各盘的电流不超过下列规定：

10×1kΩ                             1max≤15mA

10×100Ω                            1max≤120mA

10×10Ω                             l max≤150mA

用户在使用前应注意以上的问题。如不清楚，可根据实验电压及标准电容量，按以下公式来计算出大概的工作电流。

                    I=ω V C

2-4辅桥的技术特性：

不失真跟踪电压0～11V（有效值）

2-5指零装置的技术特性：

在50Hz时电压灵敏度不低于1×10-6V/格

                电流灵敏度不低于2×10-9 A/格

二次谐波 减不小于25dB

三次谐波 减不小于50dB

一、 电桥工作原理

 QS37A型高压电桥采用典型的西林电桥线路。C4桥臂在基本量程时，与R4桥臂并联，测量数值为正损耗因数。结构采用了双层屏蔽。并通过辅桥的辅助平衡，消除寄生参数对电桥平衡的影响。辅桥由电位自动电位跟踪器与内层屏蔽（S）组成。自动跟踪器由电子元器件组成。它在桥顶B处取一输入电压，通过放大后，在内屏蔽（S）产生一个与B电位相等的电压。当电桥在平衡时，A,B,S三点电位必然相等，从而达到自动跟踪的目的。本电桥在平衡过程中，辅桥采用自动电位跟踪，在主桥平衡过程的同时，辅桥也自动跟踪始终处于平衡的状态，用户只要对主桥平衡进行操作就能得到可靠的所需数据。同时也有效的抑制了电压波动对平衡所带来的影响。在指零部分，采用了指针式电表指示，视觉直观，分辨清楚，克服了以往振动式检流计的缺点。

3-1 桥体的组成

电桥各臂的组成

*臂：由被测对象Cx组成Z1。

第二臂：由高压标准电容器Cn组成Z2。

第三臂：由十进电阻器10×（1000＋100＋10＋1＋0.1）欧姆和滑线电阻（0-0.13）欧姆组成Z3。

第四臂：由十进电容臂10×（0.1＋0.01＋0.001＋0.0001）uf和可变电容器100pF组成C4再与电组R4并联组成Z4。

3-2计算公式

Cx=R4× Cn / R3    R4[Ω]  R3[Ω]  Cn[pF]  Cx[pF]

tgδ=ω•R4•C4     R4[Ω]  C4[F]

当R4=10K/π

tgδ=C4

当R4=1K/π

tgδ=0.1C4

我们采取相对固定R4电阻，分别调节R3和C4使桥跟平衡，从而测得试品的电容值Cx和介质损耗tg。本电桥为了直读出损耗值，取电阻R4的阻值为角频率（f=50Hz）若干倍。

3-3 公式说明

.频率对介质损耗正公式：

本电桥额定的工作频率f=50Hz，在实际工作频率偏离额定频率时可用修正式进行修正：

tg=f’•tgδ / f

式中：f    为额定工作频率（f=50Hz）

f’   为实际工作频率

tgδ  电桥测得损耗值

tgδ  为被测试品介质损耗角正切的实际值

四、安全操作规程

1. 本仪器必须有专人负责保管，使用，非专职操作者应在使用前了解和熟悉本说明书，以免造成不必要的损失和事故。

2. 每次使用前应仔细检查接地线是否完好，确保以后方可通电使用。

3. 接通电源前应将灵敏度开关调到低位置。

4. 测量试品前应先对试品进行高压试验，证明在电桥工作电压下无噪声，电离等现象出现，然后才能进行测试（若试品己做过高压试验，该项可不必每次测量都做）。

5. 对试品施加高压时缓慢升高，不可以加突变电压。

6. 测试时操作人员必须集中思想，工作前做好一切准备工作，测试地点周围应有明显的标记或金属屏蔽围成高压危险区，以防止非操作人员闯入。

7. 在测量过程中，如有放电管发光时，则必须及时切断电源，仔细检查接线及试品都无击穿，待检查排除故障后，再进行高压测量工作。

五．操作方法

5.1 测试前的准备工作

①按图（3）所示，连接标准电容Ｃｎ（选用外接标准电容时），与被测电容Ｃｘ，并且将标准电容与被测电容尽可能远离，以防止互相之间干扰。如选用内部标准电容器，只需连接被测试品即可。

②检查周围是否有强电磁场干扰，应尽量避免。

③检查大地线是否牢靠，以保证操作人员的安全，应检查电桥上的（⊥）与大地是否接触良好。

④检查电桥的灵敏度开关是否已回另位。

⑤检查试品的绝缘强度，应符合大于2U+1的标准。

⑥对试品施加试验电压（按部标或所规定的专业标准进行）。

5.2 试品的测试

①在不知道被测试品的大概容量及损耗时，可先施加少许的电压，找到粗平衡点后，再把工作电压升到所需的值，然后再寻找细平衡点。

②在测量时，灵敏度开关是按从小到大的规律来调节的。

③在测量时，R3开关时按从左至右的规律来调节的。

④在测量时，C4开关时按从右至左的规律来调节的。

⑤整个测量步絮：首先检查接线无误后，方可通电试验。第二升起试验电压，并调节灵敏度开关，使UA表头有明显的指示。此时表明电桥没有平衡。第三调节R3开关，顺序从左至右。这时通过观察表头来观察电桥的平衡状况。如表头已回另，可再加大灵敏度。应总保持能明显地观察到调节R3时，电桥的平衡状况。第四在某一点上用户会发现，调节R3已无法使表头再回到另位。这时可调节C4开关，顺序时从右至左，把表头指针调节到小位。第五用户在调节C4到某一点时又会发现无法将指针调回另位。这时又要去调节R3开关，调节的位数是上一次调节R3的后位，然后又会出现第四点时的问题，又必须要调节C4开关．．．就这样来回往复地调节R3和C4两组开关，直至灵敏度开关大时，并指针回另（或指另仪指示到小）。表明电桥已达到平衡。

 ⑥测量完毕后或在暂停测量时，应将另仪的灵敏度开关降至“0”，再将测量电压降至另并切断电源开关，根据计算公式，算出被测试品的容量及介损值。
