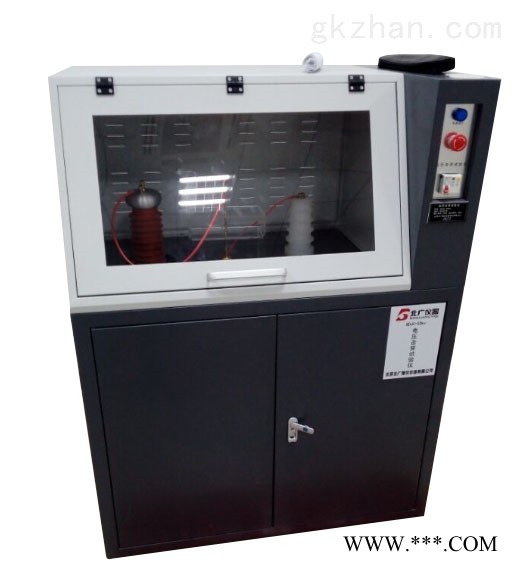

电气击穿绝缘强度试验仪功能
控制方式：微机。 （ 由电脑控制微机处理采集电压和电流。）
判停方式： 电压方式与电流方式（可以漏电流为击穿判停条件也可以以峰降电压为判停条件）
升压选择： 交流与直流 （可以完成交流试验 和直流试验 两种电压）
数据采集：可采集电压与电流
大输出电压：0-50kv 0-100kv
大误差：3%
电气击穿绝缘强度试验仪满足条件：
输入电压：
交流 220 V
输出电压：
交流
0--50 KV ;
直流
0—50 KV
电器容量：
5KVA
高压分级：
0--50KV
升压速率：
0.1-5.0kv（备注：满足标准要求并可以根据用户需求设定不同的升压速率）
06、试验方式：
直流试验：
匀速升压 梯度升压 耐压试验
交流试验：
匀速升压 梯度升压 耐压试验
试验介质：
空气，试验油
试验软件简介：人员管理：可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码 直接进入软件）
参数管理：高压保护可选、耐压时间可选、梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电流可选 、升压速度可自由设定（0-10kv 无极）试验结果可选、异地操作选定 、人机分离选定等等
结果调取：试验结果保存调取 、人员选定调取、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
放电：
前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压
绝缘耐压试验分为直流耐压试验和交流耐压试验两种。过去在进行电缆耐压试验时都采用直流耐压试验。经研究和实践表明：直流耐压试验对橡塑绝缘是无效的且具有危害性。我国在九十年始研究和实践交流耐压试验技术。经过20多年的研究和实践，世界各国纷纷采用交流耐压试验代替直流耐压试验。国内外有关标准机构也对于高压电缆的试验方法作出了更改和修订。1997年CIGRI大电网工作会议对目前采用的直流耐压试验方法提出疑议，并推荐使用工频及近似工频（30-300HZ）的交流试验方法，在*范围内推广应用。我国的华北电力集团，广东，江苏，浙江，福建，安徽等电网已先后颁发《试验规程》，强制规定用交流耐压试验代替直流耐压试验。在我国电网相对发达的省份，交流耐压试验已经成为强制性标准。其它地区的试验规程也在起草和酝酿中。
构成
主机大致分为 上位机 （指软件）
下位机包括硬件 ：线路板）
试验变压器
升压系统
电极选择
电极可选：等径25*25mm电极 25*25球形电极 25*75mm电极 6mm电极 38*38mm电极 管材电极 特殊电极 等等
变压器容量为3kva（可选更大） 输出电压为10kv 50kv 100kv 150kv 200kv 可选
