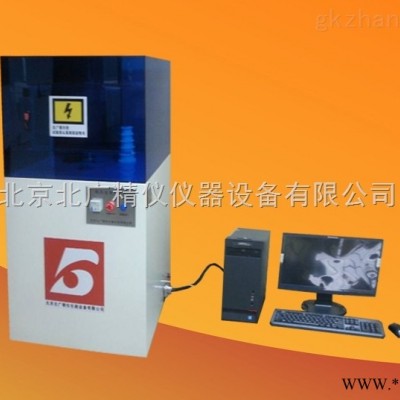

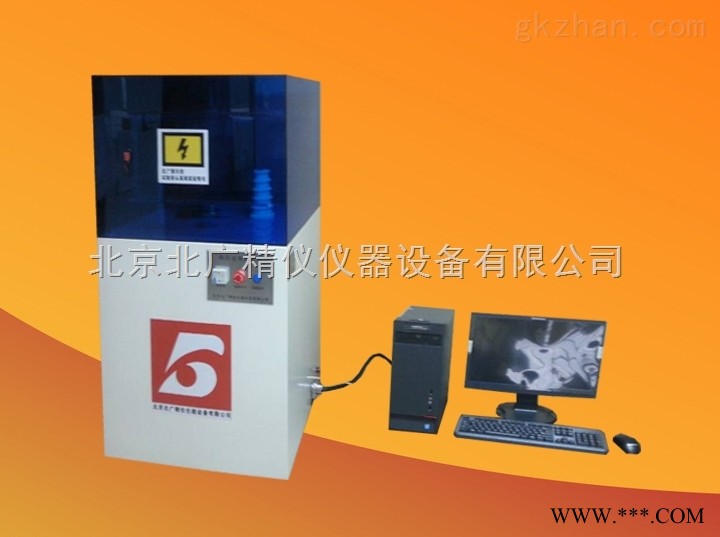

硫化橡胶电气强度试验仪-制作标准 GB1408
构成
主机大致分为 上位机 (指软件)
下位机包括硬件 :线路板)
试验变压器
升压系统
高压验仪采用计算机控制,通过人机对话方式,完成对绝缘介质材料的工频电压击穿,工频耐压试验。适用于对固体绝缘材料(如:绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压,击穿强度和耐电压的测试。
固体执行标准 液体执行标
GB1408-2016 GB/T 507-2002
GB/T1695-2005 DL429.9-91
GB/T3333 绝缘油击穿电压测定
HG/T 3330 绝缘油介电强度测定法
GB12656
ASTM D149
硫化橡胶电气强度试验仪满足:
绝缘材料电气强度试验方法
硫化橡胶工频电压击穿强度和耐电压强度试验
电缆纸工频电压击穿试验方法
绝缘漆漆膜击穿强度测定法
电容器纸工频电压击穿试验方法
固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
主要适用于固体绝缘材料,同时可测得 液体、粉体和不规则物体的击穿强度。自动整形 测试精度与固体一样精确。
同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。本仪器由pc控制,通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成,通过pc USB 串口获得数据传送数据可高达 3M/S是RS232串口*的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据,电流实时采集。可实时绘制试验曲线,显示试验数据,判断准确,并可保存,分析,打印,修改试验数据。并且提取试验数据分色对比。人性化明显
试验软件简介:
此设备软件外观由专业的美工设计:
人员管理:可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 (如一人使用可删除设定密码 直接进入软件)
参数管理:高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电流可选 、升压速度可自由设定(0-10kv 无极自由)试验结果可选 异地操作选定 、人机分离选定等等
结果调取:试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
试验介质:空气,试验油
安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。(上位机报警和下位机报警)
支持短时间内短路试验要求。电压试验精度: ≤ 1%。试验电压连续可调: 0--100 KV。
电流可采集到m* 并且实现 实时采集。出具*计量单位校准证书或出具客户计量单位的证书电源:220v±10%的单相交流电压和50Hz±1%的频率电流电压稳定度:外界电压波动10% (可选配我司配到电压保护器 额定波动电压30%)升压装置:采用先进的无触点原件匀速升压淘汰前款机械调压耐压时间:0-6H保持相对电压 (软件设定)击穿试样:试样击穿点 大小可调一般为1-5mm左右带有方便拆装的油浴槽(可根据客户需要,也可不要油浴槽)机箱材质:优质SUS304 不锈钢支持人机分离异地操作
技术要求:
输入电压: 交流 220 V
输出电压: 交流 0--100 KV ;直流 0—100 KV
电器容量: 10KVA
高压分级: 0-10KV,0--50KV,0-100KV
升压速率:0.1-10kv备注:满足标准要求并可以根据用户需求设定不同的升压速率)
试验方式:直流试验:1、匀速升压 2、梯度升压 3、耐压试验 交流试验:1、匀速升压 2、梯度升压 3、耐压试验
高压变压器
cpu 控制模块
西门子中央处理单元
远程蓝牙模块
漏电保护系统
系统故障报警
电 机
升压调压器
电压传感器
电流传感器
独立控制模块
试验方式
试验方式为:耐压试验(选择一个试验电压用一定的速度升到电压保持一定的时间没有发生击穿然后返回零位。)梯度升压试验(选择*段加压电压 保持这个电压一定的时间没有被击穿在以梯度电压继续往上升压然后保持耐压时间 如果不被击穿重复之前的升压方式直到发生击穿为止。)击穿试验:(以一定的速度升压直到式样被击穿为止)
高频介质损耗测试系统由BH916测试装置(夹具)、GDAT型高频Q表、数据采集和tanδ自动测量控件(装入GDAT)、及LKI-1型电感器组成,它依据国标GB/T 1409-2006、美标ASTM D150以及电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的解决方案。
1、《BH916介质损耗装置》(测试夹具)是测试系统的核心检测部件,它由一个LCD数字显示的微测量装置和一对经精密加工的、间距可调的平板电容器极片组成。平板电容器极片用于夹持被测材料样品,微测量装置则显示被测材料样品的厚度。通过被测材料样品放进平板电容器和不放进样品时的Q值变化的量化,测得绝缘材料的损耗角正切值。从平板电容器平板间距的读值变化则可换算得到绝缘材料介电常数。BH916介质损耗测试装置是本公司研制的更新换代产品,精密的加工设计、精确的LCD数字读出、一键式清零功能,克服了机械刻度读数误差和圆筒形电容装置不可避免的测量误差。
2、基于串联谐振原理的《GDAT高频Q表》是测试系统的二次仪表,其数码化主调电容器的创新设计代表了行业的成就,随之带来了频率、电容双扫描GDAT的全新搜索功能。该表具有先进的人机界面,采用LCD液晶屏显示各测量因子:Q值、电感L、主调电容器C、测试频率F、谐振趋势指针等。高频信源采用直接数字合成,测试频率10KHz-60MH或200KHz-160MHz,频率精度高达1×10-6。国标GB/T 1409-2006规定了用Q表法来测定电工材料高频介质损耗角正切值(tanδ)和介电常数(ε),把被测材料作为平板电容的介质,与辅助电感等构成串联谐振因子引入Q表的测试回路,以获取的测试灵敏度。因而Q表法的测试结果更真实地反映了介质在高频工作状态下的特征。 GDAT高频Q表的全数字化界面和微机控制使读数清晰稳定、操作简便。操作者能在任意点频率或电容值的条件下检测Q值甚至tanδ,无须关注量程和换算,*摒弃了传统Q表依赖面板上印制的辅助表格操作的落后状况,它无疑是电工材料高频介质损耗角正切值(tanδ)和介电常数(ε)测量的理想工具。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
3、数据采集和tanδ自动测量控件(装入GDAT),实现了数据采集、数据分析和计算的微处理化,tanδ 测量结果的获得无须繁琐的人工处理,因而提高了数据的精确度和测量的同一性,是人工读值和人工计算*的。 4、一个高品质因数(Q)的电感器是测量系统*的辅助工具,关乎测试的灵敏度和精度,在系统中它与平板电容(BH916)构成了基于串联谐振的测试回路。本系统推荐的电感器为LKI-1电感组,共由9个高性能电感器组成,以适配不同的检测频率。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
附表一,介质损耗测试系统主要性能参数一览表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
BH916测试装置 | GDAT高频Q表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
平板电容极片 | Φ50mm/Φ38mm可选 | 频率范围 | 20KHz-60MHz/200KHz-160MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||
间距可调范围 | ≥15mm | 频率指示误差 | 3×10-5±1个字 | ||||||||||||||||||||||||||||||||||||||||||||||||||
夹具插头间距 | 25mm±0.01mm | 主电容调节范围 | 30-500/18-220pF | ||||||||||||||||||||||||||||||||||||||||||||||||||
测微杆分辨率 | 0.001mm | 主调电容误差 | <1%或1pF | ||||||||||||||||||||||||||||||||||||||||||||||||||
夹具损耗角正切值 | ≦4×10-4 (1MHz) | Q测试范围 | 2~1023 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
附表二,LKI-1电感组典型测试数据 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
技术指标和功能以随机说明书为准 |
平板电容极片:Φ50mm/Φ38mm可选
间距可调范围:≥15mm
频率范围 : 20KHz-60MHz/200KHz-160MHz
频率指示误差:3×10-5±1个字
夹具插头间距:25mm±0.01mm
主电容调节范围:30-500/18-220pF
测微杆分辨率:0.001mm
主调电容误差:<1%或1pF
夹具损耗角正切值:≦4×10-4 (1MHz)
Q测试范围:2~1023
