GB1408-2006
绝缘材料电气强度试验方法
GB/T1695-2005
硫化橡胶工频电压击穿强度和耐电压强度试验
GB/T3333
电缆纸工频电压击穿试验方法
HG/T 3330
绝缘漆漆膜击穿强度测定法
GB12656
电容器纸工频电压击穿试验方法
ASTM D149
固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

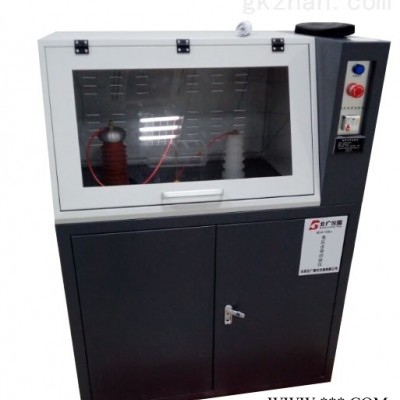

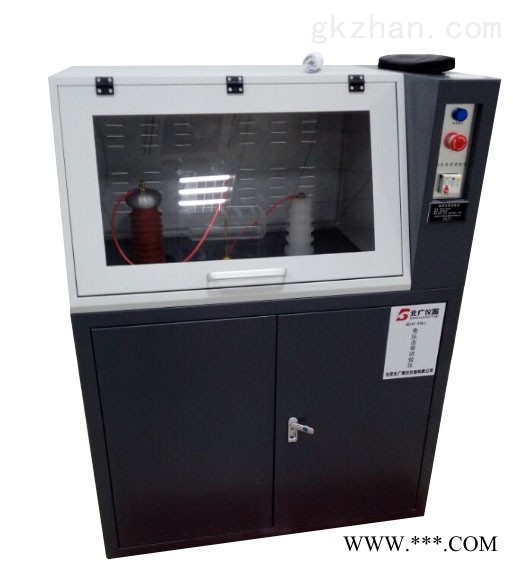

绝缘子电气强度试验机是根据GB1408.1生产检验工作的仪器主要用在绝缘材料如：硫化橡胶，薄膜，硬质纸板，等绝缘材料的击穿电压强度的试验。
可以做硫化橡胶，硬质塑料，薄膜，漆膜，等等绝缘材料。
绝缘子电气强度试验机功能
控制方式：微机。 （ 由电脑控制微机处理采集电压和电流。）
判停方式： 电压方式与电流方式（可以漏电流为击穿判停条件也可以以峰降电压为判停条件）
升压选择： 交流与直流 （可以完成交流试验 和直流试验 两种电压）
数据采集：可采集电压与电流
大输出电压：0-50kv 0-100kv
大误差：3%
结果调取：
试验结果保存调取 、人员选定调取、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据可高达 3M/S是RS232串口*的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显
试验软件简介：
人员管理：可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码 直接进入软件）
参数管理：高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电流可选 、升压速度可自由设定（0-10kv 无极自由）试验结果可选 异地操作选定 、人机分离选定等等
结果调取：试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
电压击穿试验仪，电极的选型
板材和片状材料（包括纸板、纸、织物和薄膜）选用不等经电极;
电极由两个金属圆柱体组成其边缘倒成半径3.0±0.2mm的圆弧其中一个电极的直径为25mm高度25mm另一个电极的直接为75mm高度为15mm两个电极同轴放置误差在2mm内带、薄膜和窄条；
两个电极为两根金属棒直径为6mm垂直按在电极架内一个电极在另一个电极上面式样放在中间位置，上下电极要同心误差在0.1mm电面与其轴向垂直端面倒角为半径1mm上0电极压力为50g且可以在电极架内上下自由活动。
软管和软套管电极；
硬管，内径在100mm以下的！
外径是25mm的金属箔内电极是与内径紧配合的导体，例如；圆棒、管、金属箔或者金属球与管材的内表面紧密接触！
硬管，内径大于100mm以上
外径是75mm的金属箔带内电极是直径25mm的圆形金属箔带
塑膜材料；
应用一对球电极每个球的直径为20mm在排列电极时使他们有共同的轴线与式样平面垂直
热固性材料；
应用1mm厚的式样
热塑性材料；
注塑成型式样尺寸为60*60*1（mm）
硬质成型材；
对不能至于平面电极间的成型绝缘件应该采用对至的等直径球电极通常用作这类的试验电极直径为12.5mm或者20mm
填充胶；
电极是两个金属球，每个电极的直径为12.5-13mm水平同轴放置彼此相隔1mm并且都嵌入充胶内应该注意避让缝隙由于不同的电极结果不同不能直接对比所以在结果中要表明电极尺寸
设备标准配置
01 试验主机 一台
02 控制装置 一套
03 试验电极 二套(国标1408.1)
04 试验油箱 二只
05 放电系统 一套
06 控制系统 一套
07 数据采集系统 一套
08 试验软件 一套 光盘
09 计算机 一套 品牌 可选 PC/EPC
10 喷墨打印机 一台 品牌
11 产品使用说明书 一份
12 计量证书 一份
13 产品合格证 一份
工频交流电压作用下的气体介质击穿。在均匀电场(见不均匀电场)的间隙中，工频击穿电压和直流击穿电压相等。在极不均匀电场的间隙中（如棒－板间隙），击穿总是发生在棒电极处于正极性的状态，因而交流击穿电压幅值与正极性棒对负极性板间隙的直流击穿电压相近。棒－板空气间隙的交流平均击穿场强为Eа≈4.8kV/cm，与上述E+很接近。
导致击穿的低临界电压称为击穿电压.均匀电场中,击穿电压与介质厚度之比称为击穿电场强度（简称击穿场强,又称介电强度）.它反映固体电介质自身的耐电强度.不均匀电场中,击穿电压与击穿处介质厚度之比称为平均击穿场强,它低于均匀电场中固体介质的介电强度.固体介质击穿后,由于有巨大电流通过,介质中会出现熔化或烧焦的通道,或出现裂纹.脆性介质击穿时,常发生材料的碎裂,可据此破碎非金属矿石.
电气强度测试又称耐压测试。简单点说，任何电气设备都有一个绝缘等级，不同额定电压的绝缘等级不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。
一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。
标签：电压击穿试验仪，介电击穿强度试验仪，耐电压强度击穿试验仪
