一、使用范围
1、BHJD-1三相保护接地箱应用于66KV―220KV高压电缆系统电缆金属护层经保护器接地。
2、BHJD-1三相保护接地箱适用于接地电缆的导体截面范围是95－400mm2.
二、 技术参数：
BHQ-D-7/400型电缆护层保护器技术参数（66KV-110KV）
适用电缆系统电压kV | 66-110 | 0.75U1mA下的泄露电流μA | ≤30 |
额定电压有效值kV | 2.8 | 标称放电电流下的残压（峰值）kV | ≤7 |
持续运行电压有效值kV | 2.24 | 2000μs方波电流（幅值）A | 400 |
标称放电电流kA | 10 | 105U0下的局部放电量PC | ≤14 |
直流参考电压U1mAkA | ≥4.0 | 4/10μs大电流耐受（幅值）kA | 100 |
BHQ-D-10/600型电缆护层保护接地箱技术参数（220KV）
适用电缆系统电压kV | 66-220 | 0.75U1mA下的泄露电流μA | ≤30 |
额定电压有效值kV | 4.0 | 标称放电电流下的残压（峰值）kV | ≤10 |
持续运行电压有效值kV | 3.2 | 2000μs方波电流（幅值）A | 600 |
标称放电电流kA | 10 | 105U0下的局部放电量PC | ≤14 |
直流参考电压U1mAkA | ≥5.8 | 4/10μs大电流耐受（幅值）kA | 100 |
三、 安装工艺

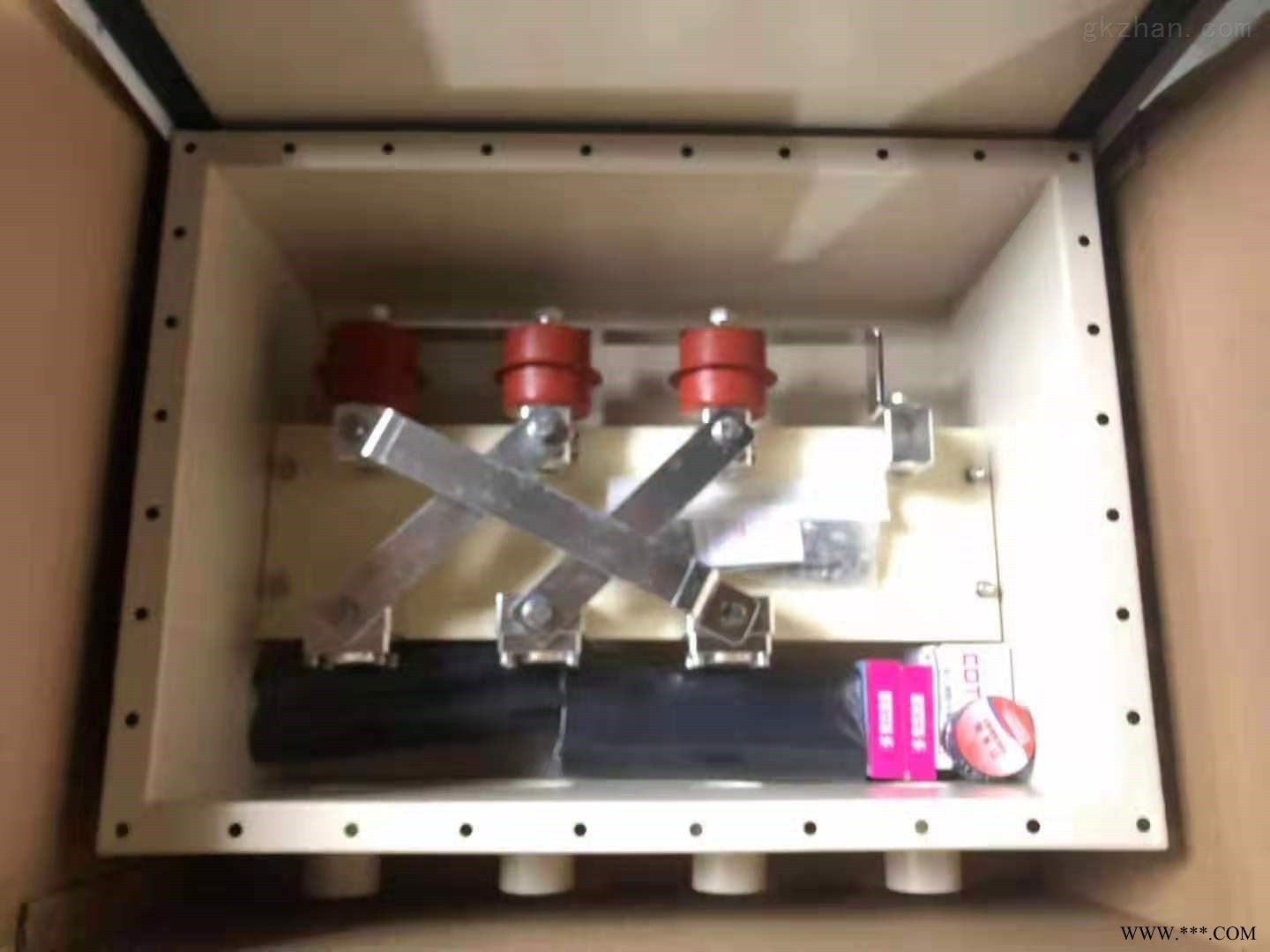

1、BHJD-1三相保护接地箱结构示意及安装尺寸见下图：
2、安装步骤
1）.剥去电缆绝缘层，使裸露的导线长短与接线端子孔的长短相符。
2）.清理箱内物件。
3）.将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。
4）.固定好*根电缆后再穿第二根电缆，重复3的操作，直至四根电缆全部固定好。
5）.在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。
6）.用防水胶带将出线管口密封。
7）.在出线管上缩好热缩管。
8）.用橡胶绝缘带密封热缩管两个端口。
9）.在防水带上包覆PVC胶带，半搭盖包二层。
10）.清理箱内物件。
11）.装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。
12）将箱体固定在位置即可。
四、 使用与维护
1、 产品投入运行前，测量保护器电流1mA电压值，此值应符合前表之规定。
2、 投入运行后，一般可用1000V兆欧表测量交叉互联箱内的保护器绝缘电阻，其值应大于2MΩ。
3、 保护器的直流1mA电压的变化大于表1数据的10%，则该产品不能再使用。
4、 电缆护层作耐压试验时，只需要拆去总的接地铜排即可。
