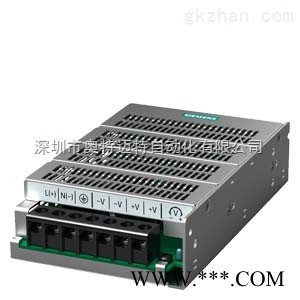

6EP1334-1LD00 西门子12.5A SITOP稳压电源 PSU100D 24 V/12.5 A 调节电源 输入：AC 100-240 V 输出：DC 24 V/12.5 A
| PSU100D 24 V/12.5 A | ||
| PSU100D 24 V/12.5 A 调节电源 输入：AC 100-240 V 输出：DC 24 V/12.5 A | ||
| 输入 | ||
| 输入 | 单相交流 | |
| Wertebereich | 100 ... 240 V | |
| 电压范围 AC | 85 ... 264 V | |
| 广域输入 | 是的 | |
| Ia 额定时的断电桥接，zui小值 | 15 ms; Vin = 115/230 V时 | |
| 电源频率额定值 1 | 50 Hz | |
| 电源频率额定值 2 | 60 Hz | |
| Wertebereich | 47 ... 63 Hz | |
| 输入电流 | ||
| ● 输入电压额定值为 100 V 时 | 4 A | |
| ● 输入电压额定值为 240 V 时 | 2 A | |
| 接通电流限制 (+ 25 °C)，zui大值 | 60 A | |
| I²t，zui大值 | 1.1 A²·s | |
| 已安装的输入保险丝 | 内部 | |
| 电源线中的保护装置 (IEC 898) | 建议微型断路器：10A特性曲线C，或16A特性曲线B | |
| 输出 | ||
| 输出 | 调节后、零电位直流电压 | |
| 额定 DC 电压额定值 Ua | 24 V | |
| 总容错，静态 ± | 2 % | |
| 静态电网调节，约 | 0.5 % | |
| 静态负载调节，约 | 0.5 % | |
| 剩余波纹度双重峰值，zui大值 | 100 mV | |
| 尖峰双重峰值，zui大值（频带宽带约 20 MHz） | 100 mV | |
| Wertebereich | 22 ... 28 V | |
| 产品功能 可调整输出电压 | 是的 | |
| 输出电压的设置 | 通过电位器 | |
| 运行显示 | 24 V 的绿色 LED 正常 | |
| 信号装置 | - | |
| 启动/关闭特性 | V输出 超调< 2 % | |
| 起动延迟，zui大值 | 1 s | |
| 电压升高时间 输出电压 zui大值 | 30 ms | |
| ● Ia 额定电流额定值 | 12.5 A | |
| Wertebereich | 0 ... 12.5 A | |
| ● 备注 | +50 ... +70 °C: 降额使用 2.5%/K | |
| 输出的有效功率 典型 | 300 W | |
| 用于提高功率的并联能力 | 是的 | |
| 用于提高功率的可并联设备的数量，台 | 2 | |
| 效率 | ||
| Ua 额定、Ia 额定时的效率，约 | 86 % | |
| Ua 额定、Ia 额定时的功耗，约 | 48 W | |
| 闭环控制 | ||
| 动态电网调节（Ue 额定 ±15 %），zui大值 | 0.5 % | |
| 动态负载调节 (Ia: 50/100/50 %)，Ua ± 典型值 | 5 % | |
| 保护和监测 | ||
| 输出过压保护 | < 35 V | |
| 电流限制，典型值 | 15 A | |
| 输出的特性 短路保护 | 是的 | |
| 短路保护 | 电子锁闭，自动重启 | |
| 持续短路电流 有效值 | ||
| ● 典型 | 15 A | |
| 超载/短路显示 | - | |
6EP1334-1LD00 西门子12.5A SITOP稳压电源 PSU100D 24 V/12.5 A 调节电源 输入：AC 100-240 V 输出：DC 24 V/12.5 A
6EP1334-1LD00 PSU100D 24 V/12.5 A 调节电源 输入：AC 100-240 V 输出：DC 24 V/12.5 A
