一、 HXTS 、 HXTL 系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
|
|
二、型号规格
| (TB)HXTS 、 HXTL 系列多极管式滑触线 (TB)HXTS 、 HXTL Series multipoler cannular busbars | |||||||
| 型号规格 Type & spec | 滑触线截面尺寸 Track size | 极数 Polars | 载流量（ A ） Current(A) | 适配内置小车式集电器 Suitable current collector | |||
| A | B | C | E | ||||
| HXTS-10 | 67.0 | 57.0 | 17.0 | 80.0 | 4-6 | 50 | JD-(4-6)/25 |
| HXTS-15 | 67.0 | 57.0 | 17.0 | 80.0 | 4 | 80 | JD-4/50 |
| HXTS-20 | 67.0 | 57.0 | 17.0 | 80.0 | 3-5 | 100 | JD-(3-5)/50 |
| HXTS-35 | 67.0 | 57.0 | 17.0 | 80.0 | 4 | 140 | JD-4/50 |
| HXTS-50 | 67.0 | 57.0 | 17.0 | 80.0 | 3-6 | 170 | JD-(3-6)/50 |
| HXTS-70 | 67.0 | 57.0 | 17.0 | 80.0 | 4-6 | 210 | JD-(4-6)/50 |
| HXTS-95 | 77.0 | 77.0 | 18.2 | 96.0 | 3-5 | 300 | JD-(3-5)/100 |
| 注： 1 ： 滑触线标准长度： 4m 。 2 ： 滑触线极数 3-16 极。 3 ： HXTS 外壳为塑形、 HXTL 外壳为铝形。 4 ： ( 导管外形尺寸 ) 普通管 56-67-16 、防尘管 64-69-19 、高低脚管 60-70-11 、 10 极管 65-92-19 、 16 极管 94-114-24 。 ( 铝塑管尺寸 )4 极 63-72-12 、 7 极 71-81-18 、 8/10 极 75-100-18 、 16 极 105-127-25 、 4/5 极 71-80-14 | |||||||

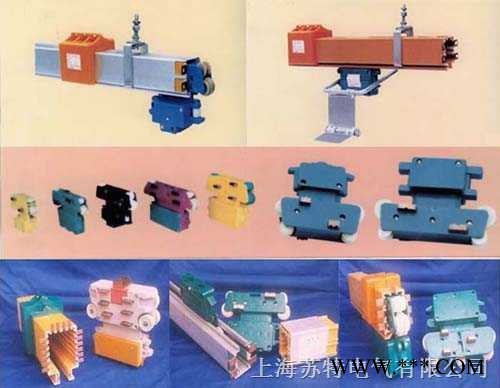

三、滑触线配件
