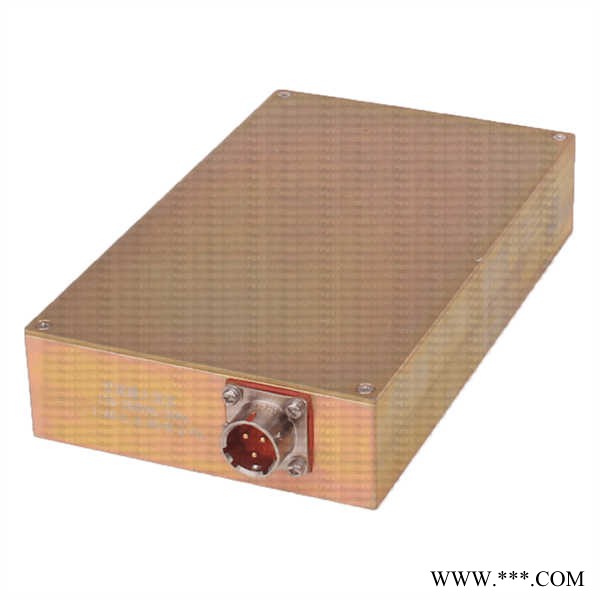

恒流源-菱拓-恒流源供应商

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

恒流源的电路扩展

在以上基本电路的基础上，还可以加以扩展其功能：一方面，在二极管恒压源（T1）的作用下，它的后面可以连接多个输出支路（与T2并联的多个晶体管），从而能够获得多个稳定的输出电流。另一方面，在T1和T2的源极（发射极）上还可以分别串联一个电阻（设分别为R1和R2），这就能够得到不同大小的恒定输出电流。因为这时可有I(输出)/I(参考)=R1/R2，则在这种恒流源电路中，输出的恒定电流基本上是决定于电阻以及晶体管放大系数的比值，而与电阻和放大系数的大小关系不大。这种性质正好适应了集成电路制造工艺的特点，所以这种恒流源电路是模拟IC中的一种基本电路。

恒流源的试验结果

MOSFET的参数为了测试恒流源的性能，笔者对其进行了实验研究。电源选用直流12V2A的高精度稳压电源，在元件选择上，A选用高精度运放，电阻选用千分之一精度的精密电阻器，取样电阻选用温度稳定性好的无感线绕电阻，实验采用的负载为感性，其电感量为180mH、静态电阻为4Ω，MOSFET的参数见MOSFET的参数。输出电流与输入电压的关系图2 输出电流与输入电压的关系当RS=1Ω，R1=24k，R2=16k，输入电压Vi从0~5V变化时，恒流源多少钱，理论计算和实际测量的输出电流I0随输入电压Vi的变化关系如图2(吻合)，恒流源，输出电流与输入电压成线性关系。取样电阻与输出电流的关系图4 取样电阻与输出电流的关系当R1=24k，R2=16k，输入电压Vi为5V时，测得取样电阻与输出电流的关系如图4。取样电阻越小，输出电流越大，电阻的功耗也相应增大；反之亦然。与理论计算基本相吻合。其他性能的测量占空比与输出电流的关系测得恒流源输出电流与PWM信号占空比成线性关系，占空比越大，输出电流越大；纹波电流<3mA；负载调整率<1%。

恒流源

恒流源是什么

恒流源、交流恒流源、直流恒流源、电流发生器、大电流发生器又叫电流源、稳流源，是一种宽频谱，恒流源供应商，高精度交流稳流电源，具有响应速度快，恒流精度高、能长期稳定工作，适合各种性质负载（阻性、容性）等优点。

恒流源的特点

恒流源是输出电流保持恒定的电流源，而理想的恒流源应该具有以下特点：

a)不因负载(输出电压)变化而改变；

b)不因环境温度变化而改变；

c)内阻为没有限大（以使其电流可以全部流出到外面）。

能够提供恒定电流的电路即为恒流源电路，又称为电流反射镜电路。
