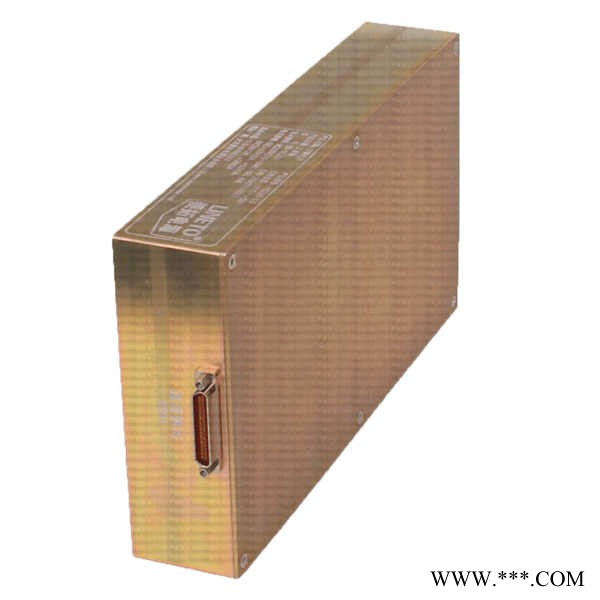

恒流源厂家-菱拓电源(在线咨询)-张家口恒流源

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

常用的恒流源

常用的简易恒流源用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。同时不同的工作电流下，这个电压也会有一定的波动。因此不适合精密的恒流需求。为了能够准确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。如果电流不需要特别准确，其中的场效应管也可以用三极管代替。

恒流源的工作原理

控制电压Vi经R1、R2分压后加到运放A的输入端，运放的输出信号作为NE555P的调制信号。NE555P③脚输出的PWM信号控制Q1，张家口恒流源，驱动Q1、Q2交替工作在开关状态；Q1的工作频率和占空比等于NE555P③脚输出电压信号的频率和占空比。Q2导通时，D处于截止状态，直流电压EC加在D的两端，恒流源多少钱，经LC滤波后对负载供电；Q2截止时，输入电压为0，D在回路电感的作用下导通，恒流源厂家，构成续流回路，D还可以削弱输出信号电压从高电平跳变到低电平时在感性负载两端产生的反电动势。RS为取样电阻。所以，控制电压经运放后，控制脉位调制器输出脉冲信号的占空比，改变Q1、Q2的开关时间，从而控制输出电流的大小。

恒流源的实质

恒流源的实质是利用器件对电流进行反馈，动态调节设备的供电状态，从而使得电流趋于恒定。只要能够得到电流，就可以有效形成反馈，从而建立恒流源。能够进行电流反馈的器件，还有电流互感器，或者利用霍尔元件对电流回路上某些器件的磁场进行反馈，也可以利用回路上的发光器件（例如光电耦合器，发光管等）进行反馈。这些方式都能够构成有效的恒流源，而且更适合大电流等特殊场合，不过因为这些实现形式的电路都比较复杂，这里就不一一介绍了。
