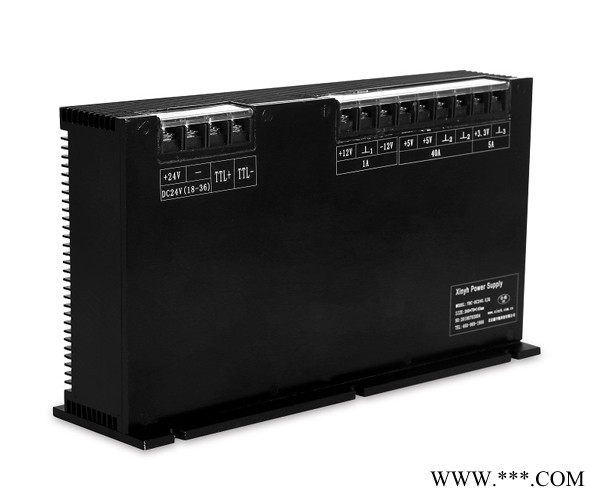

低纹波电源多少钱-东城低纹波电源-鑫宇航科技

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

电容在开关电源模块的作用

一直以来，开关电源模块的电磁干扰是一个重要的解决点，从原理上来讲电磁干扰主要来自于两个方面，即传导干扰和辐射的干扰。

传导干扰是由于电路中寄生参数的存在，以及开关电源中开关器件的开通与判断，使得开关电源在交流输入端产生较大的共模干扰和差模干扰。

辐射的干扰是指由于导体中电流的变化会在其周围空间中产生变化的磁场，而变化的磁场又产生变化的电场，这一变化电流的幅值和频率决定其产生的电磁的大小以及其作用范围。

为了减轻和抵抗这些电磁干扰对电网及电子设备产生的危害，设了X电容和Y电容，其中X电容主滤波作用，常用于差模滤波，低纹波电源厂家直售，与共模电感匹配，并联在输入的两端，滤除L、N线之间的差模信号，可防对外干扰。而Y电容主接地，常用于共模滤波，对称使用，接于L于地或N于地之间，滤除L对地或N对地之间的差模信号。基于漏电流的限制，低纹波电源厂家，Y电容值不能太大。

期望大家在选购电源模块时多一份细心，东城低纹波电源，少一份浮躁，不要错过细节疑问。想要了解更多电源模块的资讯，欢迎拨打图片上的热线电话！！！

X电容和Y电容在开关电源模块的作用

X电容和Y电容同属于安规电容。当安规电容器失效后，不会产生电，不会危及人身安全。安规电容通常用于抗干扰电路中，起滤波的作用安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间。如果用手触摸就会被电到，而安规电容则没这个问题。

很多开关电源的高压测试和低压测试都会选用安规电容，目的是为了滤除高次谐波，防止干扰，提高输出电压质量。一般为隔离式电源，低纹波电源多少钱，在初级和次级上加Y电容是为了给次级的共模电流提供一个回路到初级，减少共模电流对输出的影响。Y电容串接在高压地和低压地之间，有时会采用两个Y电容串联，作用是为了提高高压地和低压地之间之间的耐压。

期望大家在选购电源模块时多一份细心，少一份浮躁，不要错过细节疑问。想要了解更多电源模块的资讯，欢迎拨打图片上的热线电话！！！

模块电源输出电压的调节

对有TRIM或ADJ(可调节)输出引脚的模块电源产品，可通过电阻或电位器对输出电压进行一定范围内的调节，一般调节范围为±10%。

对TRIM输出引脚，将电位器的中心与TRIM相连，在所有+S、－S管脚的模块中，其他两端分别接+S、－S。没有+S、－S时，将两端分别接到相应主路的输出正负极(+S接+Vin，－S接－Vin)，然后调节电位器即可。电位器的阻值一般选用5～10kΩ比较合适。

对ADJ输出引脚，分为输入边调节与输出边调节。输出边调节与TRIM引脚的调节方式一样。输入边调节只能上调输出电压，此时将电位器的其中一端与中心相接，另一端接输入端的地。
