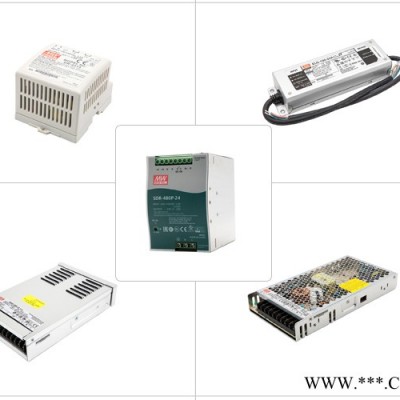

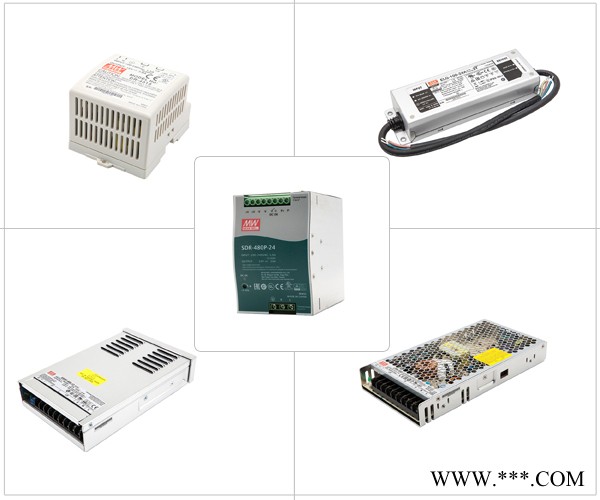

LED电源供应商-电源-中自恒立技术有限公司(查看)

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

开关电源-PCB布局需要注意的有以下方面

中自恒立——销售开关电源，我们为您带来以下信息。

1：流过大电流的电解电容需要并联使用是，应该尽量使用相同规格电容，要相互靠近，不宜分开。并联的电容需要均流，所以要保持相同的阻抗，不同电容阻抗不一样，总阻抗还跟pcb走线长度，温度环境相关，分开使用后很难保证这两方面参数保持一致。

2：电解电容和薄膜电容（包括安规电容）等温度特性不怎么好，持续高温情况下会影响稳定性跟寿命，这类电容自身一般不怎么发热，但是如果贴近或靠近发热量大的元件，如功率电感，变压器，功率MOS，桥堆，功率二极管，大功率电阻等将严重影响稳定性和寿命。

3：大功率电阻有条件的话尽量竖起来放增加空气对流，如要横放，电源，千万不要让电阻管体贴着pcb，这样会影响电阻散热还可能会烤黄pcb板材。

4：可调电阻等微调元件不要贴近或靠近发热量大的元件（如功率变压器），一方面因为温度会电阻的阻值和寿命，内置机壳型电源多少钱，进而影响可调电路部分度，另一方面可调电阻等一般带有机械部分和塑料部分，这些都是不能耐高温的，容易老化损害。

5：工作在低温场合的pcb，特别是面积比较大的时候，必须要在板材无各处尽量均匀的打洞和割槽，不然经过强烈热胀冷缩之后，pcb会变形甚至铜箔翘起。

6：光耦和控制IC不宜放在变压器磁芯结合处切线正下方（卧式变压器尤为严重），因为这个地方散磁通和漏磁通很大，影响到光耦所在的反馈回路，容易使电源不稳定。

7：贴片电容很容易在生产过程中被压坏，所以pcb的贴片面尽量贴一下比较高贴片电容要高一点的贴片元件，这是为了保护贴片电容。

8：插件面尽量让散热器高度略高于较高的电解电容和磁性元件，并使pcb插件面朝下，贴片面朝上的方式摆放时保持平衡，这样有利于在生产中保护磁芯不被碰裂，电解电容不被挤扁，并有利于调试和维修焊接。

开关电源主要特点

以下内容由中自恒立为您提供，今天我们来分享开关电源的相关内容，希望对同行业的朋友有所帮助！

开关电源主要特点：1、体积小、重量轻：由于没有工频变压器，所以体积和重量只有线性电源的20～30%。

2、功耗小、功率晶体管工作在开关状态，所以晶体管上的功耗小，一般为60～70%，而线性电电源只有30～40%。

开关电源无输出的检修技巧

以下内容由中自恒立为您提供，希望对同行业的朋友有所帮助。

1、开关电源始终无电压输出的原因

开关电源始终无电压输出是指开关电源各输出端，在按电源开关开机后始终为0V，这种情况是由于开关电源未产生震荡所致。进一步证实的方法是测开关电源100UF/400V电容关机后的电压，若300V之后慢慢下降，LED电源供应商，则说明开关电源未产生振荡。开关电源未产生振荡的原因有:

(1)开关管集电极未得到足够的工作电压

(2)开关管基极未得到启动电压和相关电路漏电

(3)开关管正反馈元件失效

2、判断故障的方法和步骤

检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位，具体方法是测开关管集电极，基极电压，可能有以下几种情况:

(1)开关管集电极电压为0V和低于市电1.4倍，开关管没有正常的工作电压，如果有1。4倍的电压，说明开关管集电极具备了正常的工作电压，说明AC220V及整流滤波电路工作正常。

(2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压，或基极与发射极之间相关元件击穿，应对启动电路和开关管发射极及相关元件进行检查，若电压为0.6~0.7(包括开几瞬间)，说明启动电路和开关管发射极元件正常，内置机壳型电源公司，若在0。7V以上说明启动电路正常，但开关管发射结或其元件断路或阻值变大。

(3)开关管具备导通条件:开关管基极电压为0.6~0.7V，集电极电压大于250V，说明开关管具备了工作条件，故障在正反馈电路，包括正反馈电阻，电容，续流二极管及开关变压器正反馈绕组及其之间的连接应制板。
