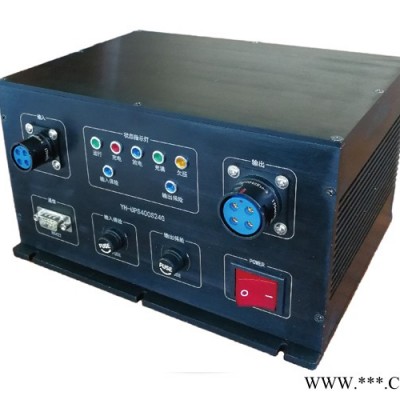

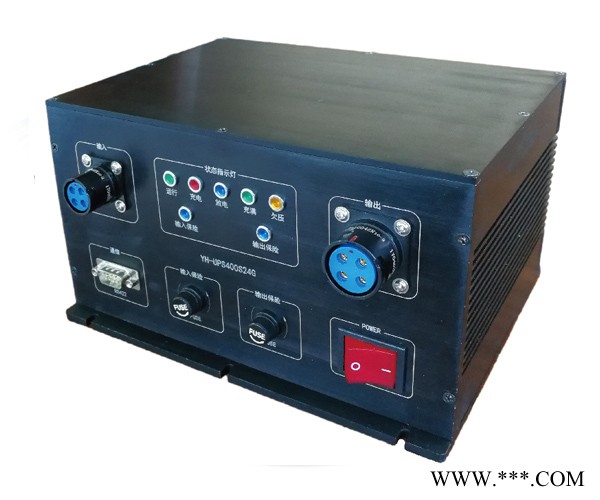

恒流电源定制

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

UPS电源系统由五部分组成：主路、旁路、电池等电源输入电路，进行AC/DC变换的整流器（REC），进行DC/AC变换的逆变器（INV），逆变和旁路输出切换电路以及蓄能电池。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就像接了一只大容量电容器，其等效电容量的大小，与储能电池容量大小成正比。由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制。

开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，恒流电源定制，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。

与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。 脉冲的占空比由开关电源的控制器来调节。一旦输入电压被斩成交流方波，其幅值就可以通过变压器来升高或降低。通过增加变压器的二次绕组数就可以增加输出的电压值。后这些交流波形经过整流滤波后就得到直流输出电压。

工作原理：将50Hz三相380V通过电网滤波器，经整流及滤波得到500多伏的直流电压，供给串联谐振变换器。由于本电源输出高达20kV，为了减轻变压器的设计难度以及减小高压整流二极管的耐压值、提高电源的可靠性，采用变压器两个次级分别全桥整流，然后叠加输出。全桥变换器由四个IGBT、一个高频变压器及整流电路组成。控制电路提供两对彼此绝缘、相位相差180°的脉冲输入到IGBT驱动电路，控制IGBT的通断。将直流电压变换成为交变的20kHz脉冲电压，经变压器及全桥整流和滤波电路，得到几十kV的电压。
