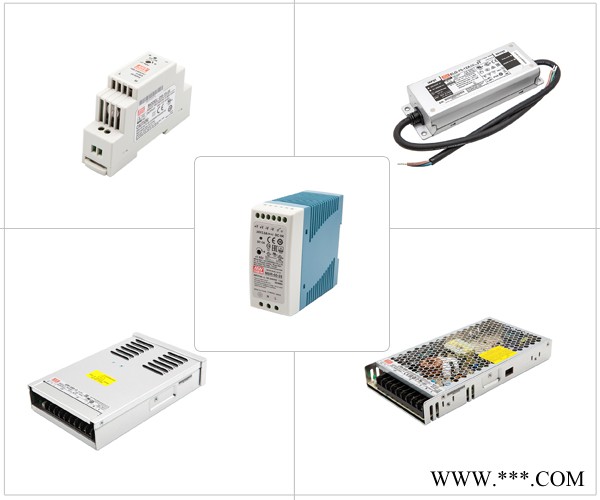

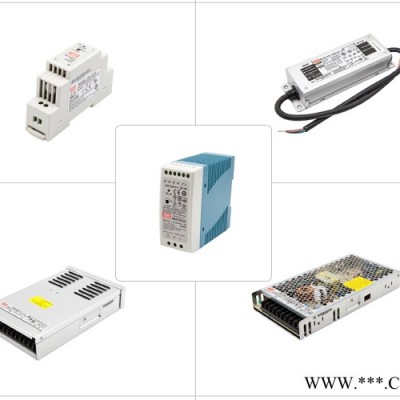

中自恒立-工业自动化LED开关电源

• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

开关式稳压电源的基本工作原理

以下是中自恒立为您一起分享的内容，工业自动化LED开关电源供应，中自恒立销售开关电源，欢迎新老客户莅临。

开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。

对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高，直流平均电压为Ｕ。可由公式计算，即Uo=Um×T1/T，式中Um为矩形脉冲较大电压值，T为矩形脉冲周期，T1为矩形脉冲宽度。

从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的高而变窄，就可以达到稳定电压的目的。中自恒立——供应开关电源，工业自动化LED开关电源公司，我们公司坚持用户为上帝，想用户之所想，急用户之所急，工业自动化LED开关电源，以诚为本，讲求信誉，以产品求发展，以质量求生存，我们热诚地欢迎各位同仁合作共创辉煌。

开关电源-模块化

模块化是开关电源发展的总体趋势，可以采用模块化电源组成分布式电源系统，可以设计成N+1冗余电源系统，非标定制可调开关电源，并实现并联方式的容量扩展。针对开关电源运行噪声大这一缺点，若单独追求高频化其噪声也必将随着增大，而采用部分谐振转换电路技术，在理论上即可实现高频化又可降低噪声，但部分谐振转换技术的实际应用仍存在着技术问题，故仍需在这一领域开展大量的工作，以使得该项技术得以实用化。使开关电源产业有着广阔的发展前景。要加快我国开关电源产业的发展速度，就必须走技术之路，走出有中国特色的产学研联合发展之路，为我国国民经济的高速发展做出贡献。

期望大家在选购开关电源时多一份细心，少一份浮躁，不要错过细节疑问。想要了解更多开关电源的相关资讯，欢迎拨打图片上的热线电话！！！

开关电源工作小技巧

中自恒立销售开关电源，我们为您分析该产品的以下信息。

1. 变压器图纸、PCB、原理图这三者的变压器飞线位号需一致。

理由：安规认证要求这是很多工程师在申请安规认证提交资料时会犯的一个毛病。

2.X电容的泄放电阻需放两组。

理由：UL62368、CCC认证要求断开一组电阻再测试X电容的残留电压。很多新手会犯的一个错误，修正的办法只能重新改PCBLayout，浪费自己和采购打样的时间。

3.变压器飞线的PCB孔径需考虑到较大飞线直径，必要是预留两组一大一小的PCB孔。

理由：避免组装困难或过炉空焊问题。因为安规申请认证通常会有一个系列，比如说24W申请一个系列，其中包含4.2V-36V电压段，输出低压4.2V大电流和高压36V小电流的飞线线径是不一样的。
