| 品牌 : | 理工伟业 | 型号 : | LG-GFL01 |
| 加工定制 : | 是 | 适用范围 : | 教学实训 |
| 电工电器设备名称 : | 太阳能风能风光互补路灯实训装置 |

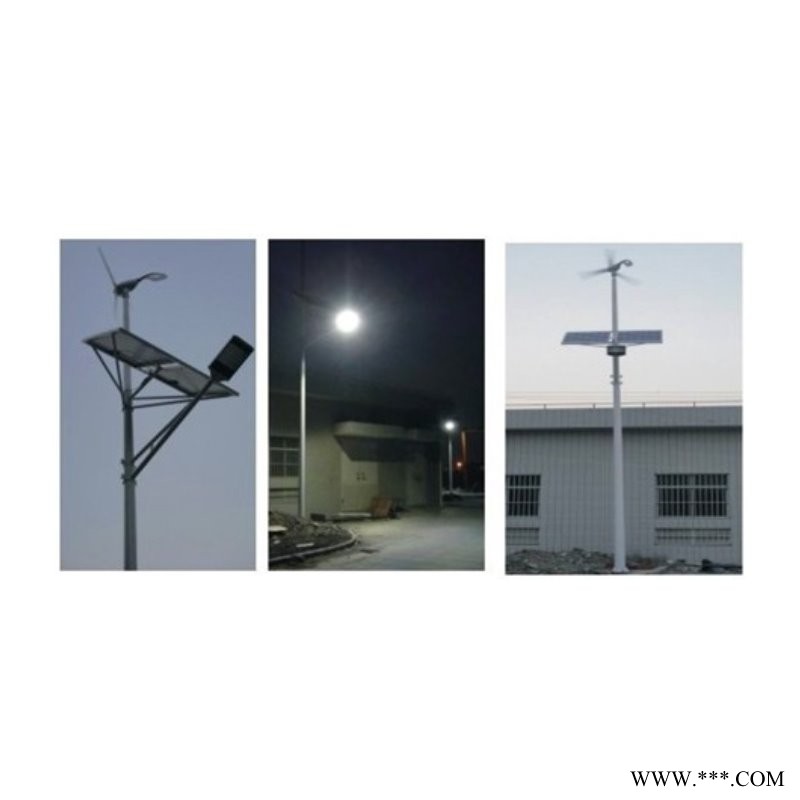

LG-GFL01太阳能风能风光互补路灯实训装置
1、教学及研究实训项目
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
2、2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压保护实验。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、模拟的太阳能路灯系统实验（手动开＋手动关、光控开＋光控关、光控开＋时控关）
3、LG-GFL01太阳能风能风光互补路灯实训装置系统运行技术条件（单相输出）
3、1、发电单元：
A太阳能：电池板功率：120W、太阳能电池输出工作电压：35VDC、太阳能电池开路输出电压：42VDC、太阳能电池输出工作电流：5A。
B 风能：风力发电机功率：400W、风力发电机输出电压：24VDC、大风电子刹车和手动刹车
3、2、电力蓄能部分：蓄电池类型：免维护胶体蓄电池、蓄电池组容量:24V/120Ah。
3、3、控制部分
风光互补充放电控制器： 工作电压24V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
LED恒流驱动：工作电压10-28V；输出功率60W±5W
工作环境：-20℃～50℃、≤85%RH
3、4、光源部分
光源功率：60×1W
工作电流：2.5A
功率因数：п0.95
防护等级：IP65
光 能 量: 7200 Lm
