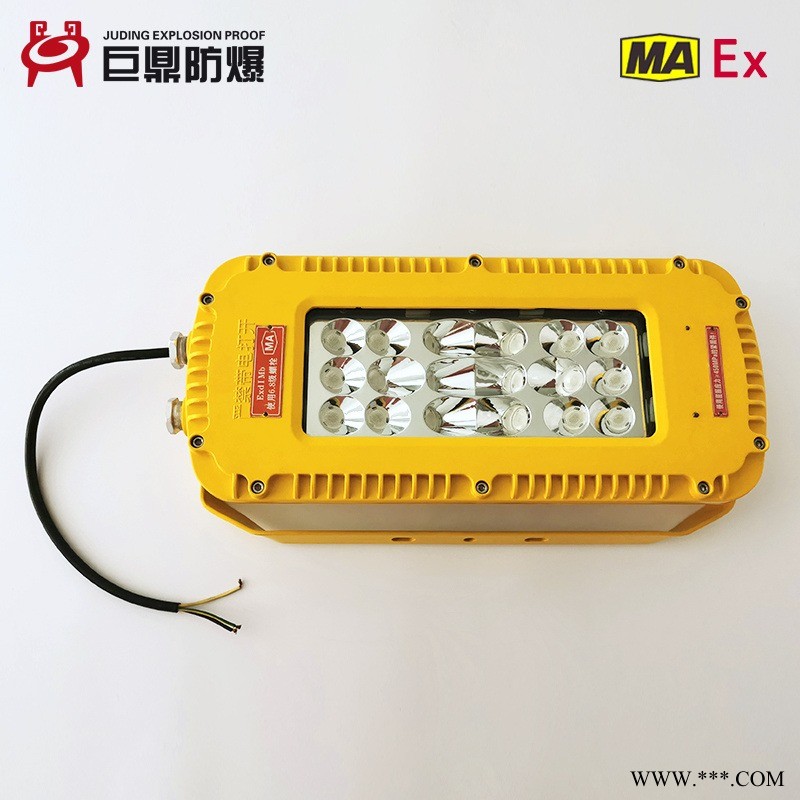

矿用隔爆型LED巷道灯

适用场所

适用于煤矿、井下巷道、综采工作面、硐室、变电所等固定照明方面

适用于煤矿行业有煤尘等爆炸性混合物气体的危险环境。

技术标准

本产品按照GB3836-2000《爆炸性气体环境用电气设备》和MT221-2005《煤矿用防爆灯具》等有关标准设计、制造、检验。

产品特色：

一：该产品结构设计合理，不仅外形美观，而且在抗冲击、抗震动、防爆、密封防水等各项技术性能指标均达到了煤矿用防爆灯具的标准要求；

二：而且该灯具采用大功率LED作为光源，功耗低，在同等照度下，耗电量为白炽灯的十分之一，使用寿命却是白炽灯远远不及的，节能效应显著；

三：该产品使用时采用直流供电，在电网电压80V-260V的范围内都可以正常工作，无频闪，灯具内不含汞蒸气等污染物，是安全健康的照明灯具，也非常环保；

应用场合：  适用于煤矿井下巷道和工作空间内部作为固定式照明使用 适用于煤矿井下有，煤尘等爆炸性混合物气体的危险环境

展潜力。 我公司坚持“品质、服务、用户至上、诚实守信”的经营理念，以的技术、的产品，竭诚为用户服务

矿用隔爆型LED巷道灯

产品特点

 1.产品优先研究出新一代的导热结构，灯具实现了良好的导热效果。

有效地解决了井下电压波动大易烧灯具的问题。

2. 产品优先研究出新一代的导热结构，灯具实现了良好的导热效果。

3.主要用途和适用范围

主要用途：用于煤矿井下有瓦斯和煤尘等易燃、易爆环境中的安全照明，也可用于化工、水泥厂、面粉厂等场所的照明。

适用范围：适用于煤矿井下所有大巷、硐室、井底车场等场所的照明。

 2、工作原理

矿用隔爆LED巷道灯该巷道灯采用LED光源、交流127V的输入电压、隔爆型灯具结构。灯具装配安装后，接通电源，LED光源即点亮，灯具即工作。

由三部分组成：光源组件（含LED光源，反光部件及电子组件板部分等）、防爆壳体（含压铸铝壳、钢化

透光玻璃罩、橡胶密封件等）、防护罩。

矿用隔爆LED巷道灯安装使用与操作

安装前预先做好悬挂灯具的挂钩，牢固可靠。每两盏灯间距≤30m，若电源线挠度过大，则应该增加

中间挂钩。

使用有地线的三芯阻燃电缆线。旋开接线腔两端的压紧螺母，拆卸其上电源线压板，打开上盖，轻拿

轻放，不要损及防爆面。将压紧螺母、垫圈、密封圈依次套在电源线上，将电缆线伸入接线腔。

电源的零线、火线接在铜螺柱上（无极性要求），地线接在腔体的相应位置上，用套筒扳手及8螺丝批拧

装紧固螺母及地线螺钉，连接可靠。

调整接线腔内电缆松紧适宜后，用扳手将压紧螺母扭紧，注意不要造电缆线自身旋转。压紧螺母必要将

密封圈压紧，以防止水渗入腔内，导致短路或损坏电源。装好电源线压板，紧固两端螺钉。

仔细安装上盖，检查上盖防水密封圈，将上盖轻轻旋入接线腔，对正连接孔，安装旋紧螺栓。如果采用级

联方式安装灯具，级联末端的灯具电源进线口一头使用堵板。
