一、液体材料电阻率测试仪GB/T 10581-2006符合标准及适用范围：
*符合国家标准GB1410－2006固体电工绝缘材料绝缘电阻、
体积电阻系数和表面电阻试验方法，
ASTM 257 绝缘材料的直流电阻或电导试验方法 等标准要求。

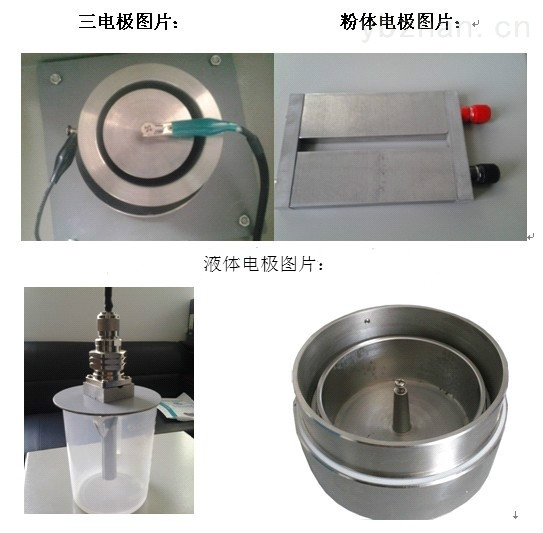

本仪器配不同的测量电极（夹具）可以测量不同材料（固体、粉体或液体）的体积电阻率和表面电阻率或电导率。适用于橡胶、塑料、薄膜、及粉体、液体、及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。本仪器除能测电阻外，还能直接测量微弱电流。
二、液体材料电阻率测试仪GB/T 10581-2006应用范围：
材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；材料体电阻(率)和表面电阻(率)测量；电化学和材料测试,以及物理,光学和材料研究;微弱电流测量如光电效应和器件暗电流测量。
三、典型应用
1、测量绝缘材料电阻(率)
2、测量防静电材料的电阻及电阻率
3、测量计算机房用活动地板的系统电阻值
4、测量防静电鞋、导电鞋的电阻值
5、光电二极管暗电流测量
6、物理,光学和材料研究
四、技术指标
编号
技术要求
参数01电阻测量范围1×104Ω ～1×1018 Ω
02电流测量范围2×10-4Ａ ～1×10-16Ａ
03显 示 方 式数字液晶显示
04内置测试电压10V 、50V、100V、250、500、1000V（任意切换）
05基本准确度1% (*注)
06使用环境温度：0℃～40℃，相对湿度<80%
07供电形式AC 220V，50HZ，功耗约5W
08仪器尺寸285ｍｍ× 245ｍｍ× 120 mm
09仪器质量约5KG
五、概述

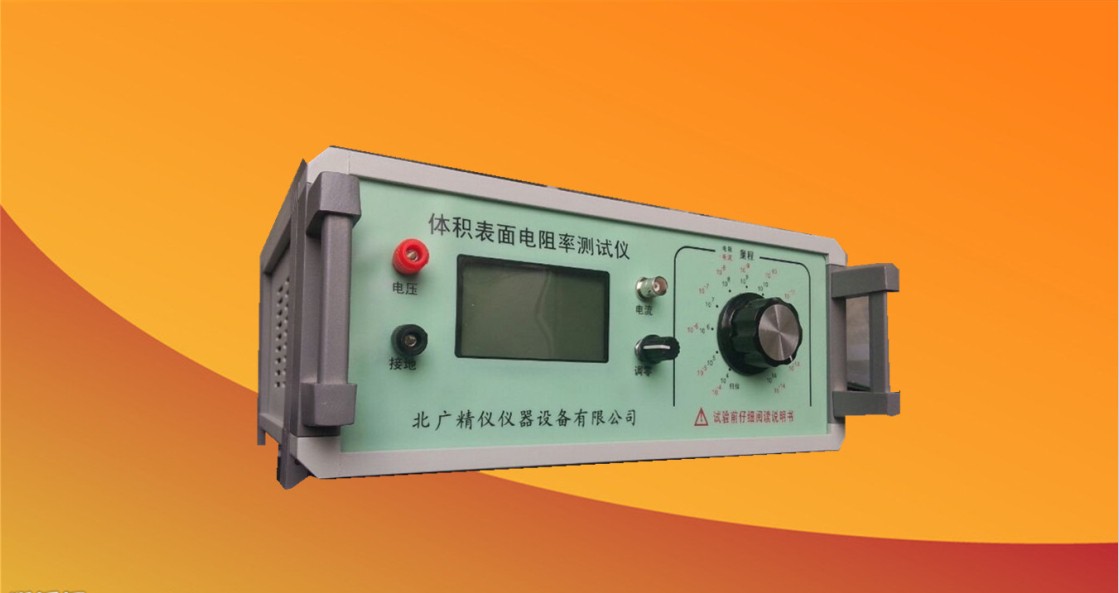

BEST- 121型高绝缘电阻测量仪用于测量绝缘材料、电工产品、各种元器件的绝缘电阻；与
恒温水浴配套后，还能测量不同温度下的塑料电线电缆（无屏蔽层）的绝缘电阻，该仪器具
有测量精度高、性能稳定、操作简单、输入端高压短路等优点，仪器的zui高量程 1018Ω电阻
值（测试电压为 1000V）。
本仪表贯彻 Q/TPGG 7-2008 高绝缘电阻测量仪企业标准。
2 规格及技术特性及使用条件
2.1 规格和主要技术参数
测试电压（V）
DC—10V
DC—50V
DC—100V
DC—500V
DC—1000V
u 电阻测量范围 1×104Ω ～1×1018 Ω；
u 电流测量范围 2×10-4Ａ ～1×10-16Ａ；
u 体积小、重量轻、准确度高；
u *的被测电阻、和流过电阻的电流双显示，使操作测量更加方便；
u 性能稳定、读数方便；
u 既能测电阻又能测电流；
u 测试电压有六种选择DC10V、50V、100V、250V、500V、1000V；
u 使用操作简便，在任何电阻量程和测试电压下均直接读显示数字结果，免去要乘以一个系数的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。
.2 使用条件
①环境温度： 0～40℃
②相对温度：≤70%
③供电电流：交流 220V±10%50Hz
2.3 仪器可连续工作 8 小时
2.4 消耗功率：约 10W
2.5 外形尺寸：长宽深 355mm×320mm×145mm
2.6 重量：约 6kg(主机)
①直流高压电流输出 10，50，100，500，1000V 五档
②根据试样的电阻值及直流高压值选择合适的量程倍率。
③高输入阻抗直流放大器（输入阻抗>1015Ω）
④指示仪表，指示被测绝缘电阻。
⑤电源供给仪器各部分工作电源。
3.2 仪表作高阻测试时其主要原理如图 2 所示，测试时被测试样电阻 Rx 与高阻抗直流放大
器的输入电阻(倍率电阻)“Ro”串联并跨接于直流电源上,高阻抗直流放大器将其输入
电阻“Ro”上的分压电压 Uo 经放大后送指示器指示被测绝缘电阻值，并按（1）式计
算绝缘电阻。
六、标准配置：
编号 配件数量
01仪器主机 一台
02屏蔽箱一个
03试验电极三个
04说明书一本
05电源线一条
06数据线三条
07合格证一份
08保修卡一份
注意事项
绝缘电阻仪器体积电阻表面电阻测试仪使用前请仔细阅读以下内容，否则将造成仪器损坏或电击情况。
1. ◇检查仪器后面板电压量程是否置于10V档，电流电阻量程是否置于104档。
2. ◇接通电源调零，（注意此时主机不得与屏蔽箱线路连接）在“Rx”两端开路的情况下，调零使电流表的显示为0000。然后关机。
3. ◇将待测试样平铺在不保护电极正中央，然后用保护电极压住样品，再插入被保护电极（不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路）。
4. ◇测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边，
5. ◇接好测试线，将测试线将主机与屏蔽箱连接好。量程置于104档，打开主机后面板电源开关按钮。从仪器后面板调电压按钮到所要求的测量电压。(比如：GBT 1692-2008 硫化橡胶 绝缘电阻率的测定 标准中注明要求在500V电压进行测定，那么电压就要升到500V)
6. ◇电流电阻量程按钮从低档位逐渐拨高档，每拨一次停留1-2秒观察显示数字，当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置。测量仪器有显示值时应停下，在1min的电化时间后测量电阻，当前的数字乘以档次即是被测电阻。
7. ◇测试完毕先将量程拨至（104）档，然后将测量电压拨至10V档，zui后将测试按钮拨到中央位置后关闭电源。然后进行下一次测试。
8. ◇应在“Rx”两端开路时调零，一般一次调零后在测试过程中不需再调零。
9. ◇禁止将“RX”两端短路，以免微电流放大器受大电流冲击。
10. ◇不得在测试过程中不要随意改动测量电压。
11. ◇测量时从低次档逐渐拨往高次档。
12. ◇接通电源后，手指不能触及高压线的金属部分。
13. ◇不得测试过程中不能触摸微电流测试端。
14. ◇在测量高阻时，应采用屏蔽盒将被测物体屏蔽。
15. ◇严禁在试测过程随意改变电压量程及在通电过程中打开主机。
16. ◇严禁电流电阻量程未在104档及电压在10V档，更换试样。
本台BEST-121系类固体绝缘材料体积_表面电阻率测试仪配备不同夹具可测试不同材料的体积电阻率、表面电阻率、电阻系数、电阻、电流测试，是众多研究院，中大院校，研究所，军工产品的理想测试仪器。
（一般仪器在测高电阻时，因精度不够，在测试试品达到10的10次方以上时，误差较大，对于高阻值的材料时，显然达不到国标规定的技术要求）。本仪器既可测量高电阻，又可测微电流。
采用了新型集成电路以及我单位的技术。测量精度达到3‰。同时仪器体积小、重量轻、本仪器具有精度高、显示迅速、性好稳定、读数方便等优点。数字液晶直接显示电阻值和电流。
测量指标
1、电阻测量范围： 1×104Ω ～1×1018Ω。
2、电流测量范围： 2×10-4A～1×10-16A
3、显 示 方 式：数字液晶显示
4、内置测试电压： 10V 、50V、100V、250V、500V、1000V（任意切换）
5、基本准确度：1% (*注)
6、使用环境： 温度：0℃～40℃，相对湿度<80%
7、供电形式： AC 220V，50HZ，功耗约5W
8、仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm
9、质量： 约5KG
10、体积小、重量轻、准确度高，电阻、电流双显示，性能好稳定、读数方便
