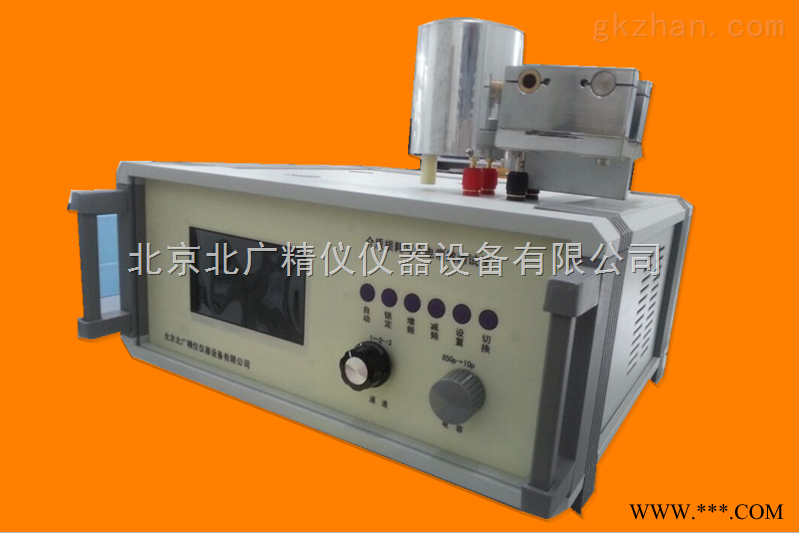

薄膜介电常数介质损耗测试仪参数报价仪器的技术指标
1．Q值测量
a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差
项 目 | GDAT-A |
频率范围 | 1kHz～10MHz； |
固有误差 | ≤5％±满度值的2％； |
工作误差 | ≤7％±满度值的2％； |
频率范围 | 10MHz～60MHz； |
固有误差 | ≤6％±满度值的2％； |
工作误差 | ≤8％±满度值的2％。 |
|
|
2．电感测量范围：14.5nH~8.14H
3．电容测量：1~ 460
项 目 | GDAT-A |
直接测量范围 | 1～460pF |
主电容调节范围 准确度 | 30～500pF 150pF以下±1.5pF； 150pF以上±1％ |
注：大于直接测量范围的电容测量见使用规则
4．信号源频率覆盖范围
项 目 | GDAT-A |
频率范围 | 10MHz～160MHz |
频率分段 （虚拟） | 10～99.9999kHz 100～999.999kHz 1～9.99999MHz 10～160MHz |
频率指示误差 | 3×10-5±1个字 |
|
|
5．Q合格指示预置功能
预置范围：5～1000。
6．Q表正常工作条件
a. 环境温度：0℃～+40℃
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
8．产品配置：
a.测试主机一台；
b.电感9只；
c.夹具一 套
附表 电感组典型测试数据
线圈号 | 测试频率 | Q值 | 分布电容p | 电感值 |
9 | 100KHz | 98 | 9.4 | 25mH |
8 | 400KHz | 138 | 11.4 | 4.87mH |
7 | 400KHz | 202 | 16 | 0.99mH |
6 | 1MHz | 196 | 13 | 252μH |
5 | 2MHz | 198 | 8.7 | 49.8μH |
4 | 4.5MHz | 231 | 7 | 10μH |
3 | 12MHz | 193 | 6.9 | 2.49μH |
2 | 12MHz | 229 | 6.4 | 0.508μH |
1 | 25MHz 50MHz | 233 211 | 0.9 | 0.125μH |
薄膜介电常数介质损耗测试仪参数报价满足标准：
GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，
还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），
可进一步了解影响介质损耗和介电常数的各种因素，
为提高材料的性能提供依据；
仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。
它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，
标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，
数值显示等新技术，改进了调谐回路，
使得调谐测试回路的残余电感减至zui低，并保留了原Q表中自动稳幅等技术，
使得新仪器在使用时更为方便，测量值更为精确。
仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，
电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，
电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。
