Ⅰ、电压击穿试验仪规格型号（北京供应商）基本参数
1.输入电压： AC380V
2.输出电压：AC 0--50 kV
3.升压方式：连续升压，逐渐升压、耐压
4.试验变压器要求独立油浸,带有测量线圈，容量50KVA在高压测量电带电压互感器，直接测量电极电压，并且测量线圈端和互感器测量端应统一电压表可任意接线
5.高压分级： 0--50kV
6.击穿电压： 0--50kV
7.升压速率：0--50kV ： 100V/s ～5kV/s无极调速任意设定
8. 电压测量精度：（10%--100%FS）≤ 2％
9. 试验方式：工频下在：1、绝缘试样空气中试验 2、绝缘试样浸油（室温或高温油缸内）中试验
10．升压方式： 1、匀速升压 2、梯度升压 3、耐压试验
11．判停方式：1、电压判停 2、电流判停
12. 试验介质：1、空气中 2、变压器油中（室温或高温油缸内）
13. 过电流保护装置：试样击穿时在0.2S内切断电源
14. 漏电电流选择：（0-100mA）可自由进行设定
15. 设备主要由高压试验变压器、接触式调压器、伺服调速系统、采集系统、控制（手动和计算机）系统、自动放电等部分组成
16. 手动控制台、计算机控制、升压器、变压器、油缸、放电球极均有安全距离（用连线连接）
Ⅱ、电压击穿试验仪规格型号（北京供应商）控制参数
1. 电压击穿装置150KV变压器容量和测量系统为独立系统
2.控制方式：150KV击穿装置以手动控制台为主、计算机控制为辅（两套*独立系统，其中手动台的测量电压表应有保留zui大试验电压读数的功能）
3.计算机控制
3.1. 试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比
3.2. 可对试验数据进行编辑修改，灵活适用
3.3. 试验条件及测试结果等数据可存储
3.4. 可对一组试验中曲线数据的有效与否进行人为选定
3.5. 试验结果数据可导入EXECL
3.6.软件应包括：
试验方法：可进行“击穿”，“耐压”，“梯度耐压”或试验方法的选择
峰降电压：用于判断材料是否击穿，瞬间下降的电压超过此值视为击穿
判停电流：用于判断击穿时的zui低电流，超过此电流视为击穿
初始电压：用于耐压和梯度耐压试验，在试验开始时将电压升到的位置
逐级电压：用于梯度耐压试验，设置升压的梯度值
逐级时间：用于梯度耐压试验，设置在相应梯度的耐压时间
4.手动控制台要求
4.1.面板具有“击穿”，“耐压”，“梯度耐压”选择开关。
4.2.紧急按钮、升降压指示灯
4.3. 设备要求双测量系统，台面应有试验变压器测量线圈端电压和高压端电压显示，低压线圈电流值和高压端电流值显示，显示方式（表头显示、数字显示或其它方式）不限，并且每个电压测量端都可连接精密电压表。
4.4.台面应有按照国家标准规定的升压速度的选择开关。
4.5 台面下应设有脚踏防护开关（踏下可正常升压试验，抬起主电源切断同时调压器回零）。
4.6 耐压模式下，在台面应可对电压值及耐压时间进行任意设定并显示，达到设定电压值后即开始计时（计时器范围0.5-5min）。
4.7 油槽加温系统应在台面控制并显示（温度范围：室温-100℃）。
Ⅲ、应用符合标准
满足GB1408.1、
GB/T1695、
GB/T3333
GB 12656及AST D149 AST D 876、
IEC60243-1:1998、
JB/T 9641、
GB/T 16927、
GB/T 311.1
Ⅳ、安全防护
1.过流保护：低压侧过流保护，保护高压变压器安全运行、高压侧过流保护，保护电极表面不受电火花腐蚀、超出预设漏电流，切断高压输出
2.高压断电保护：超量程自动切断高压输出、实验过程中可手动关停高压输出、电压跌落超过预设，切断高压输出
3.输出零点保护：实验开始前，若高压输出不在零位，给出提示、若高压输出不在零位，强制回零
4.短路保护：高压输出短路，自动切断输出、低压输入短路，自动断电
5.软件保护：高压准备开关按下，高压指示灯点亮、调压器复位（高压输出为零）
6.漏电保护：独立接地保护、漏电保护开关
7.操作台与其他组件由安全围挡隔离，并具有连锁安全门
8.操作台有安全警示铃声按钮并与升压按键按钮有连锁装置
9.试验台与高压设备组件具有屏蔽网隔离
Ⅶ、系统组成
1.琴台式控制台（并可以使用计算机控制）外形尺寸：不小于：长1.3m、宽0.6m、台面高0.8m
2. 150kV/50kVA油浸式试验变压器
3. 150kV无级变速调压器
4. 测试系统
5. 保护装置
6. 限流、限压器
7. 试验电极
8. 试验油槽
Ⅴ 仪器用途
本机主要用于测量固体绝缘材料工频击穿电压试验如：绝缘纸及纸板、层压板、绝缘管、塑料、薄膜、橡胶、绝缘漆等单一材料和用液体或气体作为浸渍剂媒介进行的击穿电压和耐电压测试。
Ⅵ仪器仪表的保养步骤有：
一、仪器仪表外表擦拭步骤：
1.先用干细棉布或擦拭纸擦拭仪器外表，以擦拭其灰尘或油污等，小心注意其仪器外表勿受伤。
2.再用干净细干棉布沾上工业用酒精，擦拭仪器外表，尤其金属及非金属表面。
二、仪器仪表镜面擦拭步骤：
1.先用拭镜纸轻轻擦拭镜面表面，勿用力以免伤及镜面。
2.再用棉花棒沾工业用酒精，轻轻擦拭镜面表面，并需等酒精挥发后，再装回去。
3.镜面擦拭可区分成校正玻璃片及镜头内透镜组，由于灰尘粒子会造成成像的黑点，镜面擦拭至为重要，装置后需重新借着影像观察擦拭结果。
三、仪器仪表花岗岩表面擦拭步骤：
1.先用干细棉布或擦拭纸擦拭花岗岩表面，以擦拭其灰尘或测量后机件遗留的油污等。
2.再用干净细干棉布沾上工业用酒精，擦拭花岗岩外表面，酒精具挥发性会自然蒸发。
3.必要时，可使用花岗岩保养油再擦拭。
四、仪器传动部分：分干磨擦部分及润滑部分，干磨擦部分又有气浮轴承及无牙丝杆传动机构之区分。
干磨擦部分保养步骤：
1.先用干细棉布或擦拭纸擦拭磨擦表面，以擦拭其灰尘或油污等。
2.也可使用吹气壶，将灰尘吹掉。
3.必要时，可再用干净细干棉布沾上工业用酒精或高级润滑油，擦拭磨擦表面。
润滑部分保养步骤：
1.先用细棉布将灰尘擦拭干净。
2.润滑部分再加入润滑机油、或由黄油枪加入。

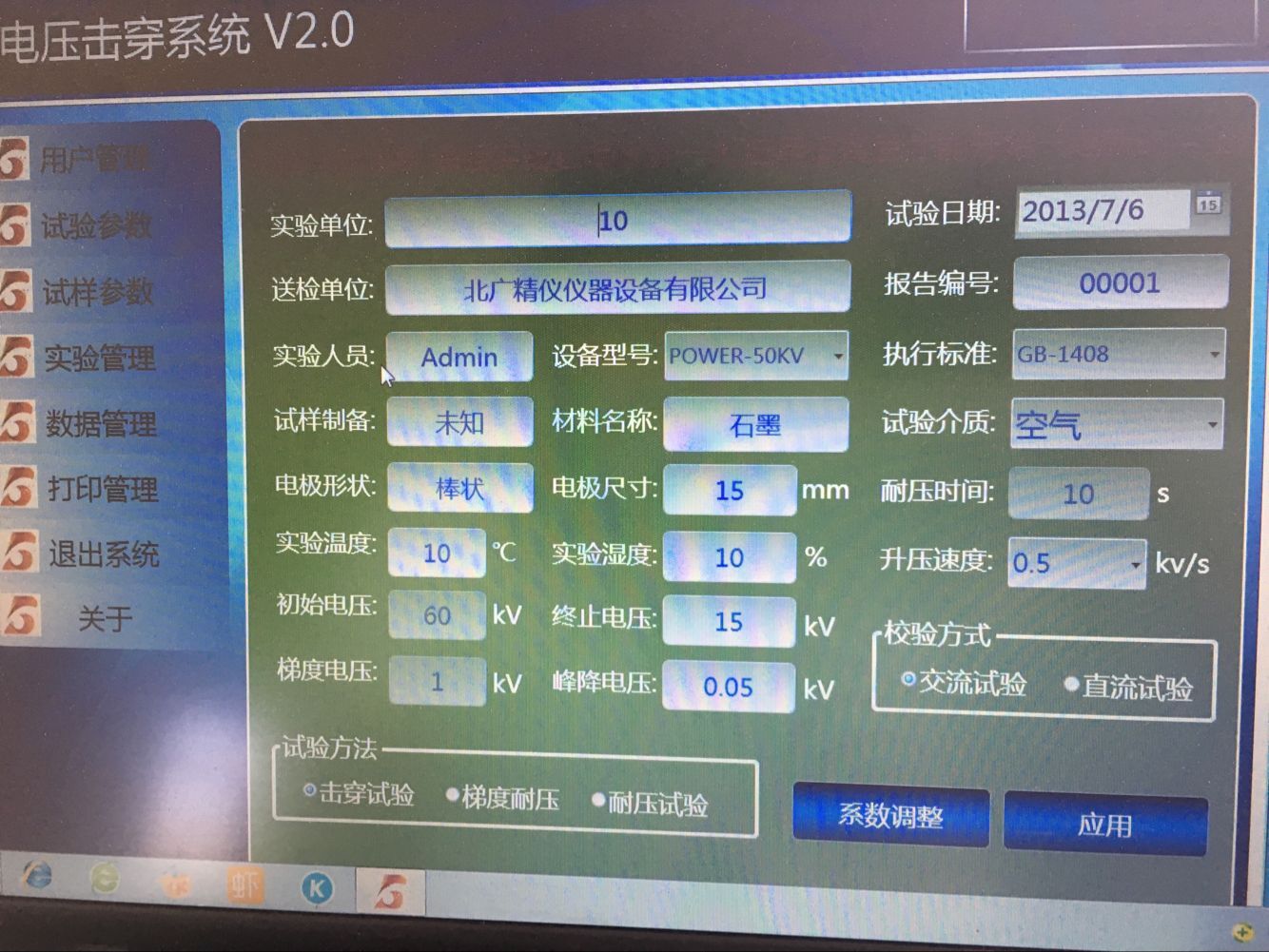

操作界面
固体电极
