橡胶塑料介电击穿强度试验仪北京*适用范围
电击穿试验仪主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。
电击穿试验仪由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，处于国内 地位（国内*能达到此功能的厂家），使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。
本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。
橡胶塑料介电击穿强度试验仪北京*软件功能:
01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作
02、曲线显示：在实验过程中可以动态显示试验曲线
03、数据导出：可以对试验结果导入EXCEL表格
04、实验报告：可以人为设置报告名称，并对实验报告进行打印
05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择
06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验
07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值
08、试样设置：可对不同标准的试样参数灵活设置
09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响
10、标准选择：含有不同标准，可根据需求自行选择
11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验
技术要求：
01、输入电压： 交流220 V
02、输出电压： 交流 0--50 KV
直流0—50 KV
03、电器容量： 3KVA
04、击穿zui大输出电流：100mA 30mA （可调换）
05、高压分级： 0--5KV； 0-10KV；0-30KV; 0-40KV; 0-50KV,0-50KV;
06、升压速率： 10V/S 100V/S 200V/S 500V/S 1000V/S 2500V/S 3000V/S
07、试验方式：
直流试验：1、击穿试验 2、梯度升压 3、耐压试验
交流试验：1、击穿试验 2、梯度升压 3、耐压试验
08、击穿判停方式：1、电压判停 2、电流判停
09、电压试验精度： ≤ 1％
10、试验方式：1、绝缘试样空气中试验2、绝缘试样浸油中试验

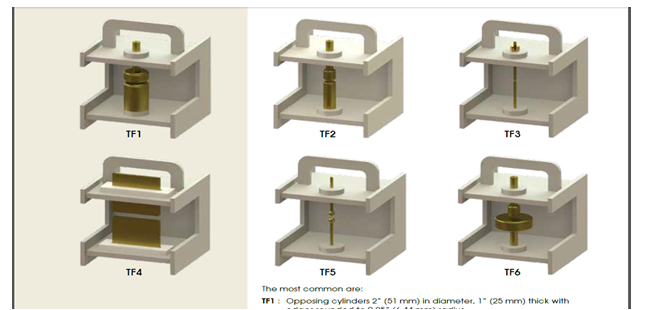

11、黄铜电极规格： ￠25mm 两个 ￠75mm一个
12、主机尺寸：长宽高约700*800*1500（MM）
14、防护罩材质：有机玻璃
15、设备重量：约120KG
安全保护：
电击穿试验仪具有比较完善的安全防护措施：
1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。
2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为 在零位
3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到的电压后，自动终止并归零
4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零
5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零
6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位
7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，
增长使用寿命
8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。
9、独立接地保护
10、短路保护
11、软件误操作保护
12、漏电保护
13、实验结束放电保护
设备安全保护功能：
◆ 试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的zui近距离大于370mm，50KV测试设备高压电极距离试验箱壁的zui近距离大于250mm，试验时即使人接触箱壁也不会有危险。
◆ 设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
◆ 该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
◆直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.（注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造 成伤害）。
◆ 试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。
◆ 六级高压安全断电控制：①总电源开关②高压断电开关（钥匙开关）③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关
售后服务
一、安装调试：协助试验机的安装，负责试验机的运输、调试。
二、验收标准：试验机按订货技术附件进行验收。终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：安装调试同时，在仪器操作现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生免费提供新版本控制软件。
五、保修：
1、设备保修两年，终身售后服务，一年内非人为损坏的零部件免费更换，保修期内接到用户邀请后， zui迟响应时间为2小时内，在与用户确认故障后，我公司会在48小时内派工程师到达现场进行免费服务，尽快查清故障所在位置和故障原因，并向用户及时报告故障的原因和排除办法 。
2、保修期内人为损坏的零部件按采购（加工）价格收费更换。
3、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。
4、传感器过载及整机电路超压损坏不在保修范围内。
六、售后管理：
我公司实现计算机化管理，实行客户定期回访制度，定期复查设备的工作情况，定期指导用户对设备进行保养和检测，以便设备正常运转，跟踪客户的设备使用情况，以便及时对设备进行维护。
相关产品
BDJC-50KV系类介电击穿强度试验仪/介电击穿强度测试仪
BEST-121系类绝缘材料体积电阻率和表面电阻率测试仪
GDAT-C系类介电常数介质损耗测试仪
M-200系类塑料滑动摩擦磨损试验机
BDH-20系类耐电弧测试仪/高电压小电流试验仪
LDQH-600系类漏电起痕试验仪/高压漏电起痕试验机
BRS-3系类水平垂直燃烧试验仪/灼热丝试验仪/针焰试验仪
北广公司自主研发电性能专业检测仪器
序号 | 设备名称 | 设备型号 | 测试指标 | 备注 |
1 | 电压击穿试验仪 | BDJC10KV-150KV | 介电强度、泄漏电流 | 介电强度、泄漏电流 |
2 | 体积表面电阻测定仪 | BEST-121 | 体积电阻率、表面电阻率 | 液晶显示 |
3 | 体积表面电阻率测定仪 | BEST-221 | 体积电阻率、表面电阻率 | 液晶触摸、电阻率直接测试 |
4 | 导体电阻率测定仪 | BEST -19 | 导体电阻率 | 触摸屏 |
6 | 半导体电阻率测定仪 | BEST-300C | 半导体电阻率 | 触摸屏 |
7 | 高频介电常数测试仪 | GDAT--A | 介电常数、介质损耗 | 测试频率50HZ-160MHZ |
8 | 工频介电常数测试仪 | BQS-37A | 介电常数、介质损耗 | 测试频率50HZ |
9 | 耐电弧试验仪 | BDH-20KV | 耐电弧 | 微机控制、触摸屏控制 |
10 | 高压漏电起痕试验仪 | LDQH-6000V | 高压等级测试 | zui高电压6KV |
11 | 耐电痕化指数测定仪 | LDQH-600V | 漏电痕迹、电痕化CTIPTI | zui高电压600V |
电压击穿报告需要的参数
报告编号：AA 试验单位：1
送试单位：1 试验方式：交流试验
试验方式：击穿试验 试验人员：1
试验湿度（%）：12 试验温度（℃）：10
设备型号：DJD-50KV 执行标准：GB-1408
试验介质： 电极形状：
电极尺寸： 使用量程（KV）：
峰降电压（KV）： 初始电压（KV）：
升压速度（KV/S）： 梯度电压（KV）：
梯度时间（S）： 终止电压（KV）：
试样制备： 材料名称：
试验时间：2013-03-
报告编号：AA 试验单位：1
送试单位：1 试验方式：交流试验
试验方式：击穿试验 试验人员：1
试验湿度（%）：12 试验温度（℃）：10
设备型号：DJD-50KV 执行标准：GB-1408
试验介质： 电极形状：
电极尺寸： 使用量程（KV）：
峰降电压（KV）： 初始电压（KV）：
升压速度（KV/S）： 梯度电压（KV）：
梯度时间（S）： 终止电压（KV）：
试样制备： 材料名称：
试验时间：2013-03-
报告编号：AA 试验单位：1
送试单位：1 试验方式：交流试验
试验方式：击穿试验 试验人员：1
试验湿度（%）：12 试验温度（℃）：10
设备型号：DJD-50KV 执行标准：GB-1408
试验介质： 电极形状：
电极尺寸： 使用量程（KV）：
峰降电压（KV）： 初始电压（KV）：
升压速度（KV/S）： 梯度电压（KV）：
梯度时间（S）： 终止电压（KV）：
试样制备： 材料名称：
试验时间：
