技术指标
1．Q值测量
a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差
项 目GDAT-A
频率范围20kHz～10MHz；
固有误差≤5％
工作误差≤7％
频率范围10MHz～60MHz；
固有误差≤6％
工作误差≤8％
2．电感测量范围：14.5nH~8.14H
3．介电常数介质损耗试验仪电容测量：1~ 460
项 目 GDAT-A
直接测量范围
1～460pF 主电容调节范围 准确度 30～500pF 150pF以下±1.5pF； 150pF以上±1％
注：大于直接测量范围的电容测量见使用规则
4．介电常数介质损耗试验仪信号源频率覆盖范围
项 目
GDAT-A
频率范围
10kHz～50MHz
频率分段
(虚拟)
10～99.9999kHz
100～999.999kHz
1～9.99999MHz
10～60MHz
电感：
线圈号 测试频率 Q值 分布电容p 电感值
9 100KHz 98 9.4 25mH
8 400KHz 138 11.4 4.87mH
7 400KHz 202 16 0.99mH
6 1MHz 196 13 252μH
5 2MHz 198 8.7 49.8μH
4 4.5MHz 231 7 10μH
3 12MHz 193 6.9 2.49μH
2 12MHz 229 6.4 0.508μH
1 25MHz，50MHz 233，211 0.9 0.125μH
王巧芸
北广精仪公司电性能及橡胶塑料相关产品：
BWN万能材料试验机（电子万能，金属材料，非金属材料，管材，高低温，液压伺服万能试验机）
BDJC-10KV-200KV电压击穿试验仪（介，固体绝缘材料电气介电强度试验机）
BEST-121体积表面电阻率测定仪（可测试固体液体膏体粉末材料）
BEST-19电线电缆导体半导体材料电阻率测试仪
M-200橡胶塑料滑动摩擦试验机（国标，非国标，可定制）

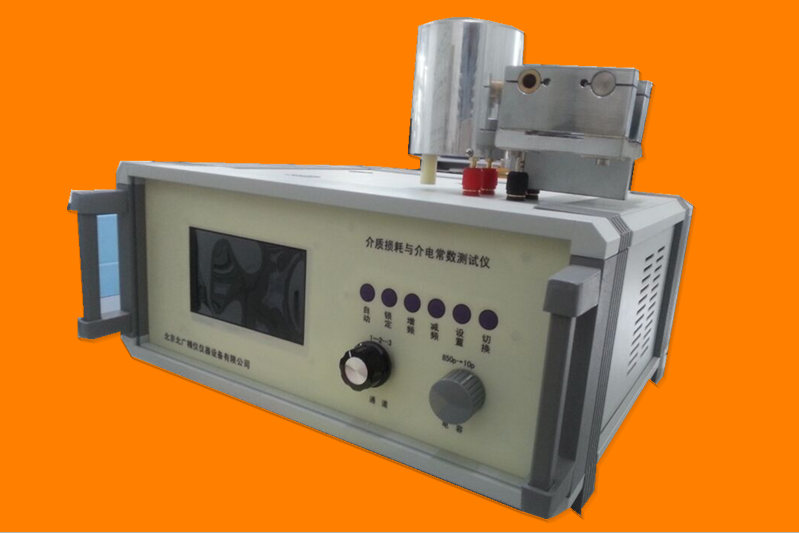

GDAT-A介电常数介质损耗测试仪（可测试固体液体
