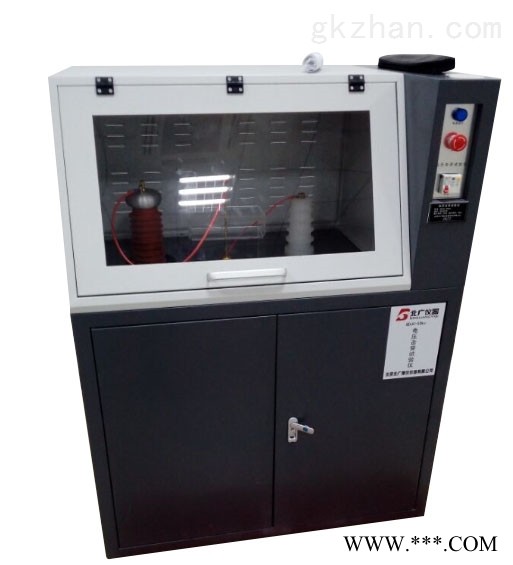

绝缘子电压击穿试验仪执行标准：符合GB1408.1、IEC60243-1《固体绝缘材料电气强度试验方法—工频下的试验》、GB1408.2、IEC60243-2 《固体绝缘材料电气强度试验方法—对应直流电压试验》GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压测定方法》 GB/T3333 GB12656 及ASTM D149 试验标准。
绝缘子电压击穿试验仪可以做硫化橡胶，硬质塑料，薄膜，漆膜，等等绝缘材料。
一、构成
主机大致分为 上位机 （指软件）
下位机包括硬件 ：线路板）
试验变压器
升压系统
二、电极选择
电极可选：等径25*25mm电极 25*25球形电极 25*75mm电极 6mm电极 38*38mm电极 管材电极 特殊电极 等等
变压器容量为3kva（可选更大） 输出电压为10kv 50kv 100kv 150kv 200kv 可选
三、试验方式
试验方式为：
耐压试验（选择一个试验电压用一定的速度升到电压保持一定的时间没有发生击穿然后返回零位。）
梯度升压试验（选择*段加压电压 保持这个电压一定的时间没有被击穿在以梯度电压继续往上升压然后保持耐压时间 如果不被击穿重复之前的升压方式直到发生击穿为止。）
击穿试验：（以一定的速度升压直到式样被击穿为止）
四、功能
控制方式：微机。 （ 由电脑控制微机处理采集电压和电流。）
判停方式： 电压方式与电流方式（可以漏电流为击穿判停条件也可以以峰降电压为判停条件）
升压选择： 交流与直流 （可以完成交流试验 和直流试验 两种电压）
数据采集：可采集电压与电流
大输出电压：0-50kv 0-100kv
大误差：3%
结果调取：
试验结果保存调取 、人员选定调取、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据可高达 3M/S是RS232串口*的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显
试验软件简介：
人员管理：可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码 直接进入软件）
参数管理：高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电流可选 、升压速度可自由设定（0-10kv 无极自由）试验结果可选 异地操作选定 、人机分离选定等等
结果调取：试验结果保存调取 、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。
定义：
电气击穿：式样在承受电应力作用时其绝缘性能严重损失，由此引起试验回路电流促使相应的回路断路器动作。
击穿通常是由式样和电极周围的气体或者液体煤质中的局部放电引起，并使得较小电极或者等径两电极边缘的式样遭到破坏。
闪络：式样和电极周围的气体或者液体煤质承受的电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作.
碳化通道的出现或者穿透式样的击穿可用于区别试验是击穿还是闪络。
击穿电压：在连续升压试验中在规定的试验条件下，式样发生击穿时的电压。
式样承受的电压在该电压水平下整个时间内式样不发生击穿。
电气强度：在规定的试验条件下，击穿电压与施加电压的两电极之间的距离商。
得到的电气强度试验结果。能用来检测由于工艺的变更，老化条件或者其他的制造环境情引起的性能相对于正常的值的变化或者偏离，而很少能用于直接确定在实际应用的绝缘材料的性能状态。
包装清单：
设备标准配置
01 试验主机 一台
02 控制装置 一套
03 试验电极 二套(国标1408.1)
04 试验油箱 二只
05 放电系统 一套
06 控制系统 一套
07 数据采集系统 一套
08 试验软件 一套 光盘
09 计算机 一套 品牌 可选 PC/EPC
10 喷墨打印机 一台 品牌
11 产品使用说明书 一份
12 计量证书 一份
13 产品合格证 一份
满足标准：GB1408-2006 绝缘材料电气强度试验方法
GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
GB/T3333 电缆纸工频电压击穿试验方法
HG/T 3330绝缘漆漆膜击穿强度测定法
GB12656 电容器纸工频电压击穿试验方法
ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
周围煤质选择
材料应在为防止闪络而选取的周围煤质中试验,在大多数情况下,符合IEC60296:2003的变压器油是较适用的煤质.对在矿物油中会引起膨胀的材料,此时其他的流体(例如硅油),可能是更合适的.
对击穿电压值相对较低的试样,可在空气中试验,此时若要在高温下进行试验时,应注意即使在中等的试验电压下,在电极边缘的放电也会对测试值造成很大的影响.
如果试图在另一种媒质中对某种材料的性能进行试验评定,则可以应用这种媒质.
所选取的媒质应对被试样材料的危害影响是小的.
周围媒质对试验结果可能有很大影响,特别是对易吸收的材料,如纸和纸板,因此必需在试样制备程序中确定全部的必要步骤(例如干媒和浸渍),以及试验过程中周围煤质的状态.必须有足够的时间让试样和电极达到所要求的温度,但有些材料会因长期处于高温而受到的影响.
1、 在高温空气中的试验在高温空气中的试验,可在任何设计合理的烘箱中进行,烘箱要有足够大的体积来容纳试样和电极,使它们在试验时不发生闪络.烘箱应装有空气循环装置使试样周围温度在规定温度的±2℃内且应大体上保持均匀,把温度计、热电偶或其他测量温度的装置尽可能放在实验点附近测量温度.
2、在液体中的试验
当试验要在绝缘液体中进行时,除非其他液体更合适外,一般应在使用符合IEC60296:2003的变压器油,必须保证液体有足够的电气强度以避免闪络.在具有此变压器油更高的相对电容率的液体中试验的试样,会出现在此在变压器油中试验时更高的电气强度.降低变压器油或其他液体电气强度的杂质,也可能会增加试验上测得的电气强度.
高温下的试验可能在烘箱内的盛液容器中进行,也可在绝缘油作为热传递介质的恒温控制的油浴中进行.在这种情况下,应采用合适的液体循环措施,以使试样周围的温度大致均匀,并保持在规定温度的±2℃内.
击穿的判断
在电击穿的同时,回路中电流增加和试样两端电压下降,电流的增加可使断路器跳开或熔丝烧断,但有时也可由于闪络、试验充电电流、漏电或局部放电电流、设备磁化电流或误动作而引起断路器跳开.因此,断路器应与试验设备及被试材料的特性相匹配,否则,断路器可能会在试样未击穿时动作或当试样击穿时断路器不动作,这样便不能正确的判断出是否击穿.即使在条件下,也存在周围煤质先击穿的情况也会发生,因此试验过程中要注意观察和检测这些现象,若发现煤质击穿,应在报告中注明.
注:对漏电检测电路敏感性特别重要那些材料,在这种材料的标准中也应作同样的说明.
在垂直于材料表面方向试验时通常容易判断,无论通道是否充有碳粒,当击穿发生后用肉眼容易看到真正击穿的通道.当平行于材料表面方向试验时,要求判断是由试样破坏引起的击穿现象还是由闪络引起的失效.可以通过检查试样或使用再施加一次电压的办法来进行鉴别,再次施加的电压值应小于*次施加的击穿电压值.试验证明,再次施加的电压值为*次击穿电压值的50%比较合适,然后用与*次试验相同的方法升压直到在破坏.
试验次数
1、除非另有规定,通常应做5次试验,取试验结果的中值作为电气强度或击穿电压的值.如果任何一个试验结果偏离中值的15%以上,则另做5次试验.然后由10次试验的中值作为其电气强度或击穿电压的值.
2、当试验并非用于例行的质量控制时,必须做较多的试样,具体的数量与材料的分散性和所用的统计分析方法有关.
【放电棒说明】
放电棒：当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，本公司配备此棒，完好的解决此安全隐患。
金属探头：用于接触各元器件，以使残留的电压*放出
放电接地夹：当试验完成后，将此夹夹于，“仪器图示”的接地端子A或B上
绝缘手柄：操作人员手握的位置（大绝缘70KV）
【使用方法
拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端子A或B上，手握绝缘手柄，尽量远离仪器外壳，站立，略向前弯腰，打开试验箱玻璃门，用金属探头逐个接触高压变压器输出均压球、样品上电极以及电容高压端。（如果有必要，放电完成后使用万用表交流电压档（AC20V档）测试电极与人体间的电压小于36V，说明残余电压已放干净。）注意：在每次试验完成后拿出样品前都要事先*放电，在放电时，在每个放电点接触停留时间超过2秒。
