使用前务必详阅此说明书，并遵照指示步骤，依次操作。
请勿使用非原厂提供之附件，以免发生危险。
进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以免触电。
为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬空，不与外界物体相碰。
当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接上。
例如：对电缆测缆芯与缆壳的绝缘时，除将被测物两 端分 别接于输入端与高压 端，再将电缆壳 ，芯之间的内层绝缘物接仪器 “G”，以消 除因 表面漏电而 引起的测量误差。也可用加屏蔽盒的方法， 即将被测物置于金属屏蔽盒内，接上测量线。
屏幕塑料托盘体积表面电阻率测试仪测量参数：
测试电压 （V） 10 50 100 250 500 1000
电阻测量范围 1×104Ω ～1×1018 Ω；
电流测量范围 2×10-4Ａ ～1×10-16Ａ；
屏幕塑料托盘体积表面电阻率测试仪使用参数：
使用条件
环境温度： 0～40℃
相对温度：≤70%
供电电流：交流 220V±10%50Hz
仪器可连续工作 8 小时
消耗功率：约 10W
外形尺寸：长宽深 355mm×320mm×145mm
重量：约 6kg(主机)

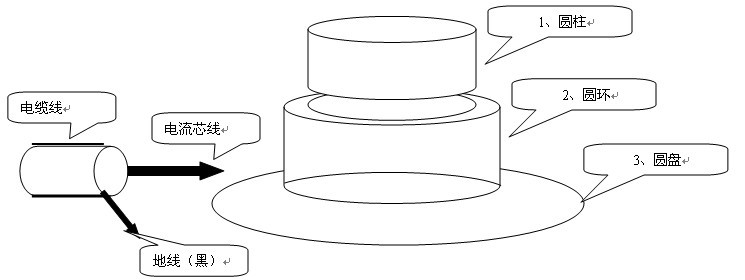

三电极接线说明
测量电阻可用二电极，一个接高压电极，另一个接电流电极就行了，仪器的地线用于屏蔽用，在测量高电阻时要与屏蔽箱的地相接以防干扰。测量低电阻时 可以不用。国家标准 GB1410《 固体绝缘材料绝缘体积电阻率和表面电阻率试验方 法》中推荐一种三电极测量方法：
它是由三个独立的电极组成:
1.中心为圆柱体,直径为50mm, 标准中没有规定高度，但一般是40mm
2.圆柱体外为一圆环,圆环内径为60mm,外径为80mm, 标准中没有规定高度，但一般 是40mm
3.底为一平板, 直径为100mm的圆板. 标准中没有规定厚度，但一般为5mm

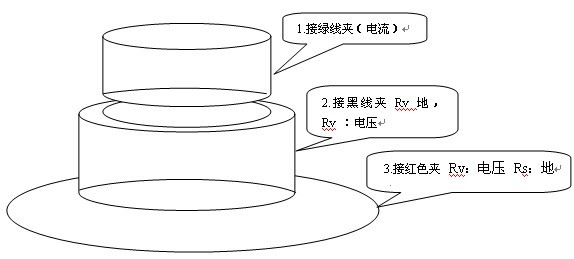

如果使用这种三电极测量材料表面电阻或体积电阻，可以按下图接线：
测表面电阻：（电流流过被测量物体表面时测得的电阻）
仪器高压输出（红）接圆环电极
仪器电流输入端（芯线）接圆柱电极
仪器地（黑，屏蔽线）接圆盘电极
测体积电阻：（电流流过被测量物体体内时测得的电阻）
仪器高压输出（红）接圆盘电极
仪器电流输入端（芯线）接圆柱电极
仪器地（黑，屏蔽线）接圆环电极

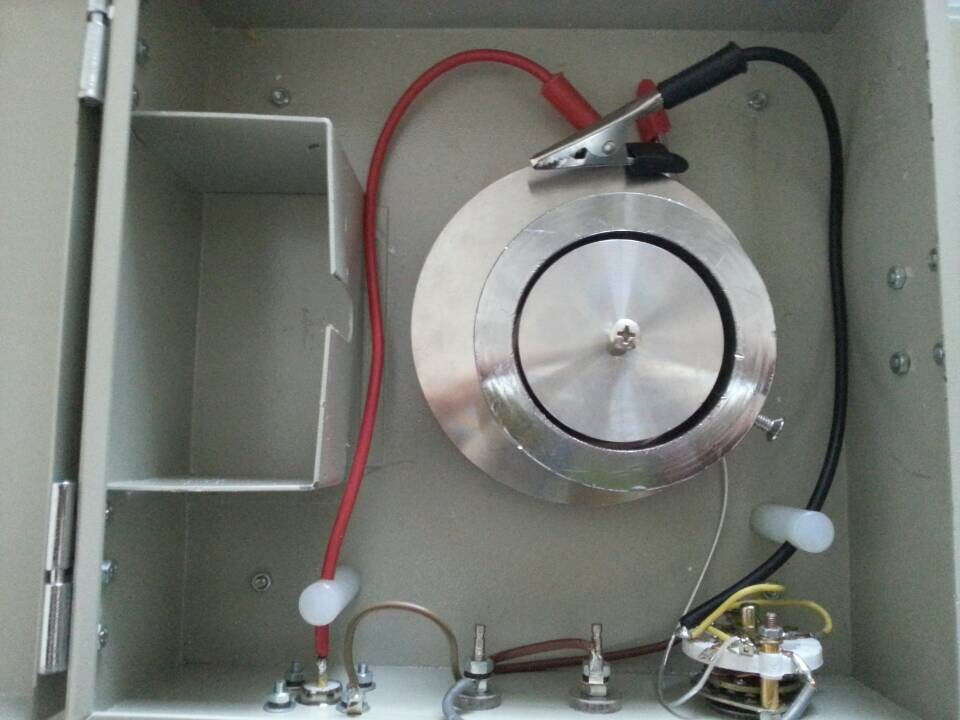

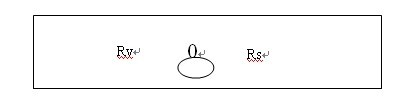

将被测量材料放在圆盘电极上面，并且圆柱电极放在圆环电极的中间，先将屏蔽箱上的开关拨在中间0位置时，此时没有高压输出，将屏蔽箱盖好，然后再与仪器接线。
如果开关是在左边的Rv位置时，测量的是体积电阻Rv，此时电压加在底下的圆盘电极上，电流从圆盘电极经被测量材料体内流到柱电极。
如果开关是在右边的Rs位置时，测量的是表面电阻Rs，此时圆环电极改变为电压，圆盘电极为接线，电流从圆环电极经材料表面流到圆柱电极
仪器既可测量超高电阻，又可测极微弱电流。采用了大规模集成电路以及的技 术，使仪器体积小、重量轻、准确度高。以数字液晶显示电阻并同时直接显示流过被测电阻的电流。电阻量程从1×104Ω ～1×1018Ω， 电流测量范围 为2 ×10-4A ～1 ×10-16A。机内测试电压为DC10V、50V、100V、250V、500V、1000V。本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等。
测量技术
a.通常，绝缘材料用于电气系统的各部件相互绝缘和对地绝缘，固体绝缘材料还起机械支撑作用。一般希望材料有尽可能高的绝缘电阻，并具有合适的机械、化学和耐热性能。
b.绝缘材料的电阻率一般都很高，也就是传导电流很小。如果不注意外界因素的干扰和漏电流的影响，测量结果就会发生很大的误差。同时绝缘材料本身的吸湿性和环境条件的变化对测量结果也有很大影响。
c.影响体积电阻率和表面电阻率测试的主要因素是温度和湿度、电场强度、充电时间及残余电荷等。体积电阻率可作为选择绝缘材料的一个参数，电阻率随温度和湿度的变化而显著变化。体积电阻率的测量常常用来检查绝缘材料是否均匀，或者用来检测那些能影响材料质量而又不能用其他方法检测到的导电杂质。
d.由于体积电阻总是要被或多或少地包括到表面电阻的测试中去，因此只能近似地测量表面电阻，测得的表面电阻值主要反映被测试样表面污染的程度。所以，表面电阻率不是表征材料本身特性的参数，而是一个有关材料表面污染特性的参数。当表面电阻较高时，它常随时间以不规则的方式变化。测量表面电阻通常都规定1min的电化时间。
（1）温度和湿度：固体绝缘材料的绝缘电阻率随温度和湿度的升高而降低，特别是体积电阻率随温度改变而变化非常大。因此，电瓷材料不但要测定常温下的体积电阻率，而且还要测定高温下的体积电阻率，以评定其绝缘性能的好坏。由于水的电导大，随着湿度增大，表面电阻率和有开口孔隙的电瓷材料的体积电阻率急剧下降。因此，测定时应严格地按照规定的试样处理要求和测试的环境条件下进行。
（2）电场强度：当电场强度比较高时，离子的迁移率随电场强度增高而增大，而且在接近击穿时还会出现大量的电子迁移，这时体积电阻率大大地降低。因此在测定时，施加的电压应不超过规定的值。
（3）残余电荷：试样在加工和测试等过程中，可能产生静电，电阻越高越容易产生静电，影响测量的准确性。因此，在测量时，试样要*放电，即可将几个电极连在一起进行短路。
（4）杂散电势的消除：在绝缘电阻测量电路中，可能存在某些杂散电势，如热电势、电解电势、接触电势等，其中影响大的为电解电势。用高阻计测量表面潮湿的试样的体积电阻时，测量极与保护极间可产生20mv的电势。试验前应检查有无杂散电势。可根据试样加压前后高阻计的二次指示是否相同来判断有无杂散电势。如相同，证明无杂散电势；否则应当寻找并排除产生杂散电势的根源，才能进行测量。
（5）防止漏电流的影响：对于高电阻材料，只有采取保护技术才能去除漏电流对测量的影响。保护技术就是在引起测量误差的漏电路径上安置保护导体，截住可能引起测量误差的杂散电流，使之不流经测量回路或仪表。保护导体连接在一起构成保护端，通常保护端接地。测量体积电阻时，三电极系统的保护极就是保护导体。此时要求保护电极和测量电极间的试样表面电阻高于与它并联元件的电阻10～100倍。线路接好后，应首先检查是否存在漏电。此时断开与试样连接的高压线，加上电压。如在测量灵敏度范围内，测量仪器指示的电阻值为无限大，则线路无漏电，可进行测量。
（6）条件处理和测试条件的规定:固体绝缘材料的电阻随温度、湿度的增加而下降。试样的预处理条件取决于被测材料，这些条件在材料规范中规定。推荐使用GB10580《固体绝缘材料在试验前和试验时采用的标准条件》中规定的预处理方法。可使用甘油—水溶液潮湿箱进行湿度预处理。测试条件应与预处理条件尽可能地*，有些时候（如浸水处理）不能保持预处理条件和测试条件*时，则应在从预处理环境中取出后在尽可能短时间内完成测试，一般不超过5分钟。
（7）电化时间的规定:当直流电压加到与试样接触的两电极间时，通过试样的电流会指数式地衰减到一个稳定值。电流随时间的减小可能是由于电介质极化和可动离子位移到电极所致。对于体积电阻率小于1010Ω·m的材料，其稳定状态通常在1分钟内达到。因此，要经过这个电化时间后测定电阻。对于电阻率较高的材料，电流减小的过程可能会持续几分钟、几小时、几天，因此需要用较长的电化时间。如果需要的话，可用体积电阻率与时间的关系来描述材料的特性。当表面电阻较高时，它常随时间以不规则的方式变化。测量表面电阻通常都规定1分钟的电化时间。
