橡胶无转子硫化仪技术指标
A．高精度传感器：0~20N.m。
解析度：0.001N.m。
B．控制系统：采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果
及曲线处理
C．旋转系统：采用步进Electronics调速电机＋振幅调整器。 摆动角度：±0.5º±1º。
D．控温系统：采用Inteligent数字式温控仪表，实时Automatism调整PID控制参数。
温度控制范围0--200℃ 、 测温控制精度≤±0.3℃ 、温度分辩率0.1℃。
E. 数据传输方式：RS232传输
F．显示方式:Vulcanize－105+WIN-XP测试软件计算机屏幕显示，加上优良的用户软件和先进的硬件设备使得整个测量变得非常方便、快捷、精确和愉快。
G．模腔：Cr6wv材质，符合GB/T16584－1996标准要求。
F．测控方式：人性化的测控方式，鼠标即点即用或主机面板轻触按键两种试验方式
符合GB/T16584 《橡胶——用无转子硫化仪测定硫化特性》要求、ISO6502要求及意大利标准要求的T10、T30、T50、T60、T90数据。该机用于测定未硫化橡胶的特性，找出胶料的适合硫化时间。该机采用进口智能数字式温控仪表，调整设定简便，控温范围宽，控制精度高，其稳定性、重现性及准确性均优于一般有转子硫化仪。采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果，使功能更加强大。充分显示了其高度自动化的特点。还具有曲线比较、放大等功能
橡胶无转子硫化仪参数
A．测温范围：0℃－200℃
B．测温精度：≤ ±0.3℃
C．控温精度：≤ ±0.3℃
D．温度分辨率：0.1℃
E．力矩量程：0－10N.m 0－20.m N
F．力矩解析度：0.001N.m
G．模腔频率：1.7Hz
H．振幅：±0.5º±1º
I．环境温度：0－35℃相对湿度
J．尺寸：590*640*1100mm
K．功率：1KW

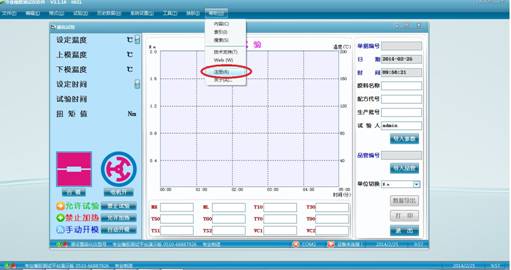

打开硫化实验主界面，点击“帮助”，再点击“注册”，如下图所示：
在如图（）所示，红圈位置填写厂家给的注册码，点击“注册”即可

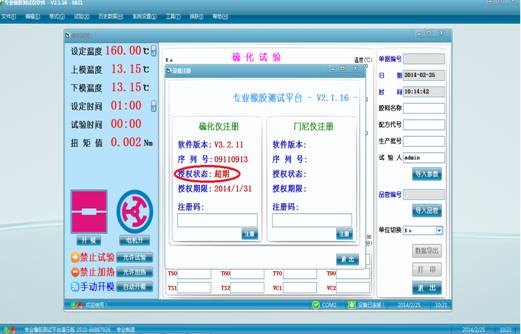

若出现如图（图2.4.2.3超期状态）所示界面，当授权状态显示“超期”时，设备只能进行开模，合模以及查询历史数据，不可以进行试验，需提供设备序列号向厂家申请性权限或申请试用期延长的注册码。
注：计算机的系统时间不能随意改动，不管向前大幅调整时间或向后大幅调整时间，都有可能会造成授权超期！
硫化实验打开实验窗口
开机：(先打开主机设备)操作员点击桌面快捷图标后，出现登录界面（如图1.1登录），这时输入用户名和密码，按“确定”，进入主界面（如图1.2主界面）；

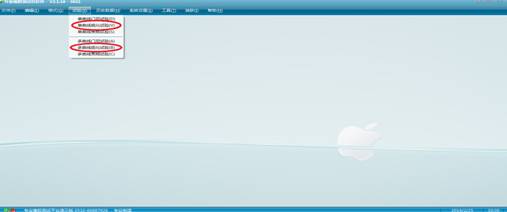

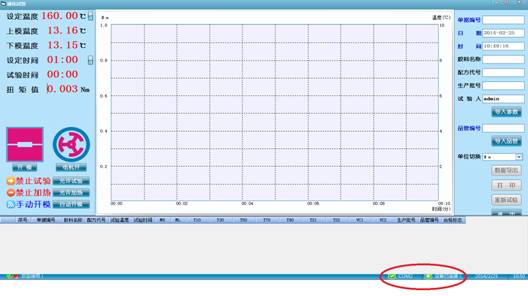

点击“试验”， 根据需求选择再点击“单曲线硫化试验”或“多曲线硫化试验”，如下图（图3.1.1硫化单曲线实验），（图3.1.1硫化多曲线实验）所示：

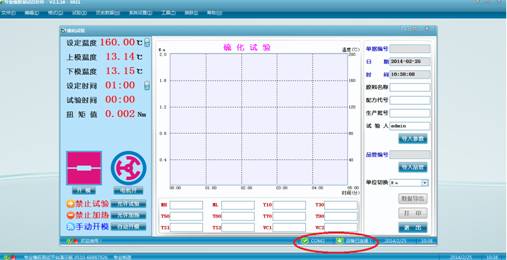

实验准备前根据上面步骤保证串口设置正确，设备供电正常、并已经开机：

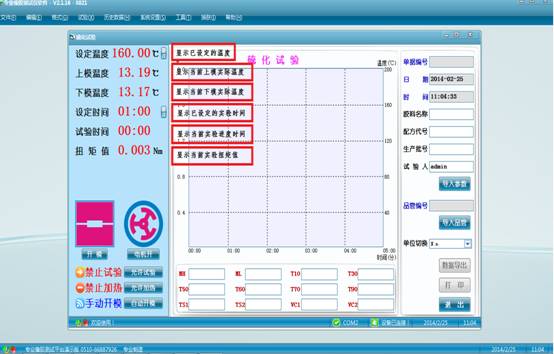

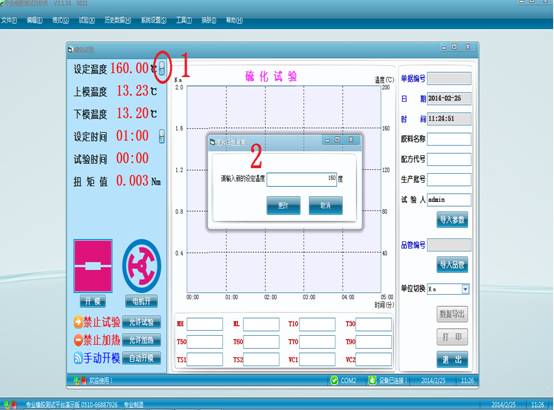

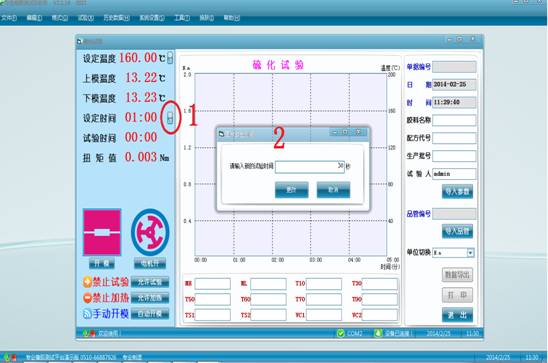

硫化仪当前工作参数以及更改参数，如下图（图3.2.1硫化实验主界面显示数据）所示；鼠标点击更改即可改动设置参数，如下图（图3.2.2温度更改、图3.2.3时间更改）所示：
“设定温度”：显示为已设定的温度。
“上模温度”：显示当前上模实际温度。
“下模温度”：显示当前下模实际温度。
“设定时间”：显示已设定的试验时间。
“试验时间”：显示当前试验进度时间。
“扭矩值”： 显示当前实验扭矩值值。
注：更改参数时温度单位为摄氏度，时间单位为秒。
温度更改
状态指示

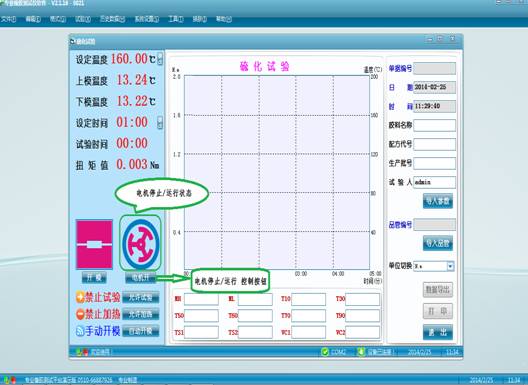

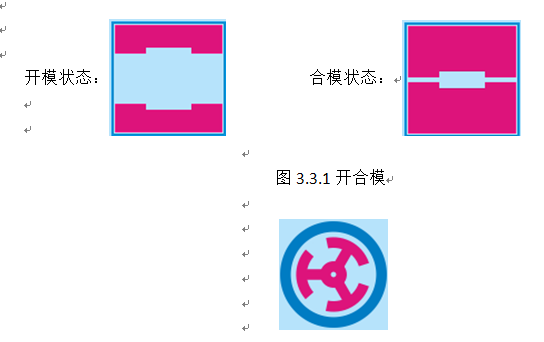

硫化仪当前工作状态。如下图（图3.3.1开合模）所示：
图形停止或转动表示电机关闭或打开。
电机停止/运行
禁止/允许试验
开始实验 点击合模点击允许加热
等待设定温度达到设定温度并稳定后：
点击允许实验设定实验结束后手动/自动开模方式 点击开模放入试验材料点击合模此时试验自动开始进行，等待结束；如果试验结束设置为自动开模，那么试验结束后，仪器将会自动打开模腔；后，请及时取出实验样品。
注：在允许实验状态下 实验开始结束是以开合模信号作为启动停止
3.6面板操作如主机与电脑显示都正常，此时按键板上运行指示灯闪烁，可点击硫化试验主界面上的“合模”按钮或按主机面板上“开合模”按键再点击“允许加热”按钮或按主机面板上“加热”按键，进行加热。按键板排序位置如下图（图3.6.1按键和指示灯面板）所示：
 |
图3.6.1按键和指示灯
“开/合模”用于启闭模腔（移门与之联动）。
“加热”在主机和计算机打开后，各项显示均正常；在未加热的情况下，点击软件上面“允许加热”按钮或按下机器面板“加热”按键（灯亮），即对模腔进行加热升温；在正在加热的情况下，点击软件上面“禁止加热”按钮或再按下机器面板“加热”按键（灯灭），此时停止加热升温。
“允许/禁止试验”按键，只有在允许试验的条件下才可以做试验。
“标定”和“电机”按键是为调试而设，正常试验时无须操作，其指示灯试验过程中自动亮灭反映它的工作状态，灯亮表示其对应的功能器件在工作。
试验开始后，在软件界面试验状态位置不显示“允许试验”，而显示“正在预热”或“正在试验”；不再显示“禁止试验”按钮，而显示“停止试验”按钮；“电机”指示灯会自动灯亮，表示电机开始转动。
正在试验时，点击计算机软件界面“停止试验”、“开模”或在按仪器面板按“试验”、“开模”均可停止试验。
四、硫化实验资料设定4.1品管设定“导入品管”用于设定每种胶料需要的基本资料,如下图（图4.1.1导入品管）所示：
点击“导入品管”，进入品质管理参数界面，勾选需要的品管编号，点击“导入”，可直接设定或调用已设定的资料,如下图（图4.1.2导入品管）所示：
图4.1.2品质管理
如需新建项目，点击“新建”，然后尽可能详细填上相应资料，全部内容输入完成后，点击“保存”，否则输入无效。
4.2名称、编号等参数设定“导入参数”用于橡胶厂家试验参数的设定，如下图（图4.2.1导入参数）所
击“导入参数”，进入试验参数管理界面，勾选需要的资料，点击“导入”，可直接设定或调用已设定的资料,如下图（图4.2.2导入参数）所示：
4.2.2工作参数管理
如需新建项目，点击“新建”，然后尽可能详细填上相应资料，全部内容输入完成后，点击“保存”，否则输入无效。
4.3打印和导出打印：用于打印当前显示的硫化试验数据资料；
数据导出：将当前试验结果的相关数据导出到目录、文件名的EXCEL中。
幕右上侧统计数据中显示的数据是这几次试验数据的平均值。
5.2打印和导出
打印：用于打印当前显示的硫化单曲线或多曲线历史数据资料；
数据导出：将单曲线或多曲线历史导出到目录、文件名的EXCEL中。
